IT

3

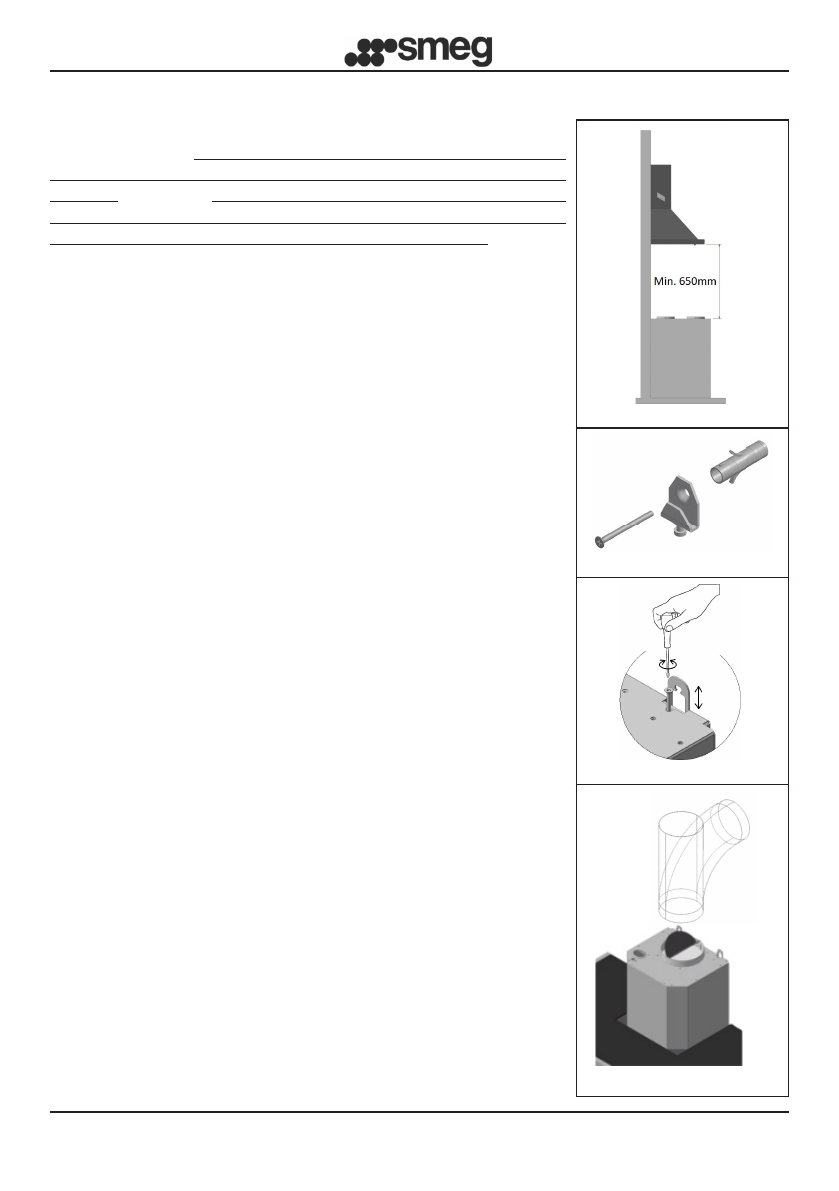

ISTRUZIONI PER L’INSTALLAZIONE:

La cappa viene fornita con tutti gli accessori necessari

all’installazione.

La distanza minima tra il piano inferiore

della cappa ed il piano cottura deve essere almeno di

650mm

 (Fig. 1 ).

Nel caso in cui l’imbocco motore sia

dotato di una valvola di non ritorno fumi assicurarsi

che essa possa aprirsi e chiudersi liberamente.

Per una facile installazione si consiglia si seguire le

operazioni sotto riportate:

1)  La cappa va centrata rispetto al piano cottura.

2)  A seconda del modello di cappa sono previste differenti

modalità di installazione. Individuare il proprio sistema di

fissaggio tra i seguenti:

a)  No  2  ganci  livellanti  con  fissaggio  con  tasselli  ad

espansione in dotazione (Fig.2)

b)  Staffa  retro  livellante  con  fissaggio  tasselli  ad

espansione in dotazione (Fig.3)

c)  Per i modelli ad isola far riferimento all’allegato di

installazione specifico.

N.B.: I sistemi di fissaggio a) e b) si alloggiano sui retro

della cappa nei fori L 1 (Fig. 5).

3)  Togliere  i  filtri  antigrasso  posizionare  la  cappa  sulla

parete e tracciare la posizione di riferimento dei fori per

l’ancoraggio del relativi sistema di fissaggio.

4)  Eseguire i 2 fori precedentemente tracciati dopo aver

tolto la cappa dalla parete

5)  Ancorare  il  sistema  di  fissaggio  alla  parete  serrando  il

tassello ad espansione

6)  Tracciare  sul  muro  i  fori  L2  per  fissare  in  sicurezza  i

tasselli nei fori. (tasselli in dotazione)

7)  Appendere la cappa al sistema di fissaggio (Fig.2 e 3) ed

eseguire il livellamento agendo sulla vite di regolazione.

8)  Fissare in sicurezza la cappa serrando a fondo le due viti

a espansione dei fori L2

SISTEMI DI CONNESSIONE ARIA:
Versione

ASPIRANTE:

Collegare all’uscita dell’imbocco motore il condotto di

espulsione fumi di diametro interno Ø150 mm. Il condotto di

espulsione non deve avere Ø inferiore a 120 mm.

Attenzione  se  cappa  è  fornita  di  filtro  ai  carboni  attivi,

questo deve essere rimosso (vedi pag. 8)

Deviazione per la Germania:

Quando la cappa da cucina e apparecchi alimentati

con energia diversa da quella elettrica sono in funzione

simultaneamente, la pressione negativa nel locale non deve

superare i 4 Pa (4 x 10

-5

 bar).

Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4
