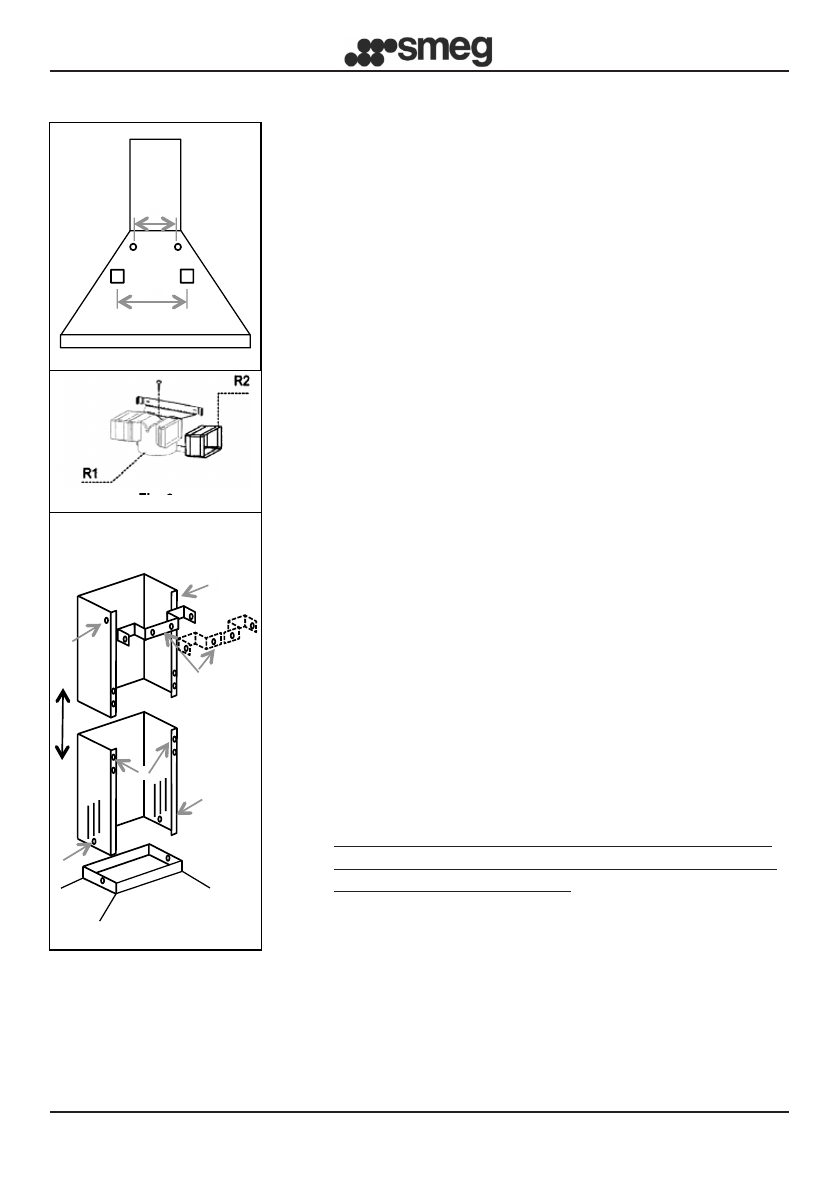

Fig. 5

Fig. 6

Fig. 7

L2

L1

K

Z

Z

L

L

Z

NL

4

FILTERVERSIE:

Laat  de  opening  van  de  motor  vrij.  Installeer  de  actieve

koolstoffilters zoals op pag.8 geïllustreerd.

Als de kap niet van een actieve koolstoffilter is voorzien, dan

moet  u  er  een  afzonderlijk  aankopen  bij  het  dichtstbijzijnde

erkende Smeg-centrum.

Bij  bepaalde  modellen  is  standaard  een  groep  koppelingen

voorzien (fig.6) die via expansiepluggen op de muur moeten

worden bevestigd, op een geschikte hoogte om de luchtstroom

te  kanaliseren  ter  hoogte  van  de  spleten  van  de  afvoerpijp.

Steek de verlengstukken R2 aan de zijkant op de koppeling

R1.  Sluit  de  koppeling  R1  aan  op  de  uitgang  van  de  romp

van de kap met behulp van een buis met een diameter van

D.150mm.

•  MONTAGE AFVOERPIJPEN (fig. 6):

Plaats  de  beugel  van  de  afvoerpijp  (K),  bestaande  uit

één enkel of twee onderdelen, op de gewenste bovenste

limiet.

Teken  de  twee  gaten  op  de  muur  voor  de  bevestiging

van de beugel. Boor de gaten en bevestig de beugel met

de meegeleverde expansiepluggen.

Plaats  de  groep  afvoerpijpen  zorgvuldig  op  de  kap.

Bevestig de onderste afvoerpijp met de schroeven Z op

de kap. Schuif de bovenste afvoerpijp aandachtig uit tot

aan de bovenste limiet.

Blokkeer de bovenste afvoerpijp met de schroeven L op

de beugel van de afvoerpijp K.

•  ELEKTRISCHE AANSLUITING

•

Het is aanbevolen dat de werkzaamheden voor de

elektrische aansluiting worden uitgevoerd door een

gekwalificeerde installateur.

In geval van een elektrische aansluiting rechtstreeks op

het net, moet u tussen het toestel en het net een bipolaire

schakelaar  plaatsen  men  minimum  3mm  opening

tussen  de  contacten,  afgestemd  op  de  belasting  en  in

overeenstemming met de geldende normen.
