24

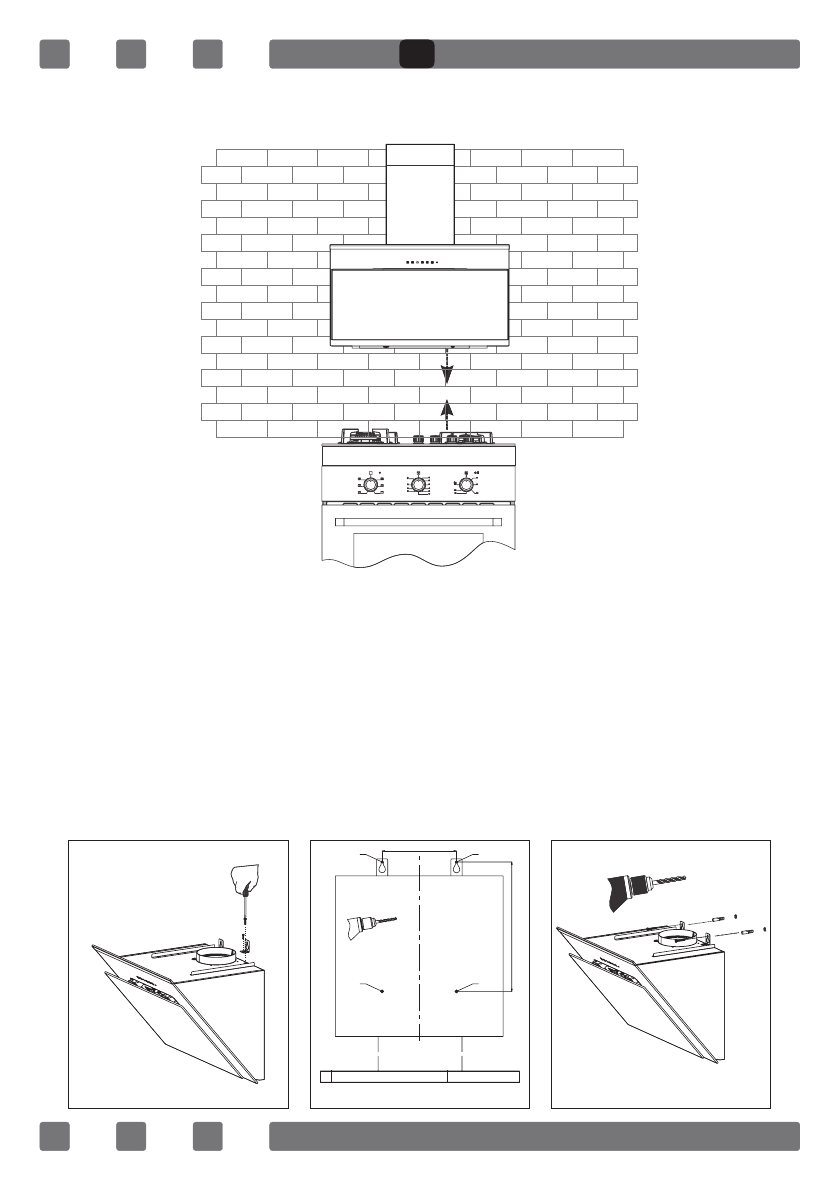

3. МОНТАЖ ВЫТЯЖКИ
3.1. Расположение Вытяжки
3.2. Монтаж Крепежных Деталей Вытяжки
Возьмите 2 (две) крепежные детали, которые входят в комплект монтажных
аксессуаров, и, как показано на
Рисунке 1
, прикрутите их с помощью 1
зажминого болта. Убедитесь в том, что крепежные детали прукручены в
соответствующие гнезда.
3.3. Монтаж Крепежных Деталей На Стену
В отверстия (A,B,C,D) , указанные в шаблоне монтажа, вбиваются дюбели
диаметром 8 мм. Крепежные детали прикрепляются к стене с помощью 2
болтов, как это показано на
Рисунке 2
.
Min. 650 мм.
0
80
50
130
220
180
250
MAX
90
80
70
40
30
10
20
50
0
60
Рис. 1
Рис. 2
A
B
C
D
Шаблон монтажа
