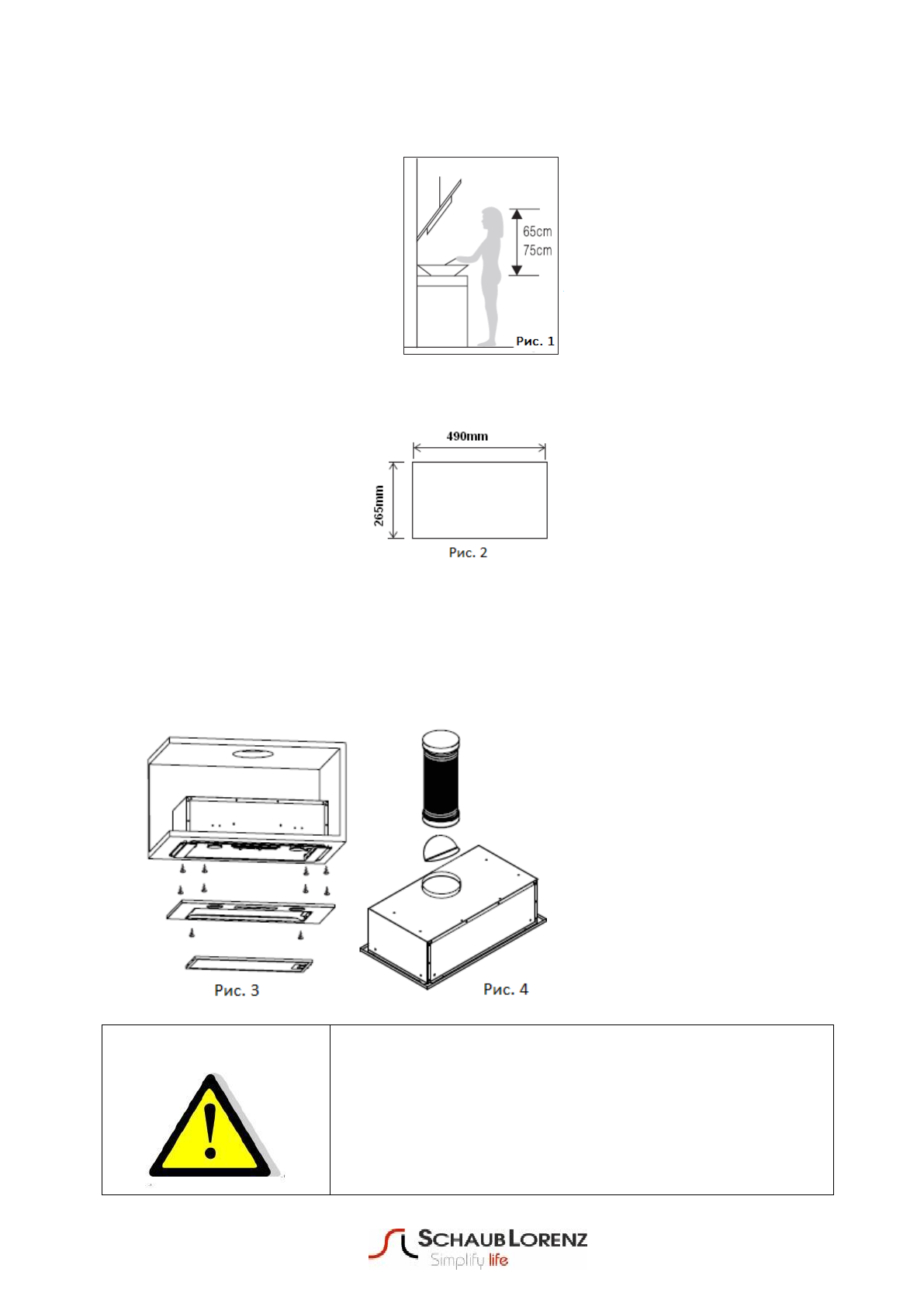

должна  быть  установлена  на  расстоянии  65  ~  75  см  над  варочной
поверхностью.



3.

Просверлите в шкафу отверстие размером 490 * 265 (мм). См. рисунок ниже.
Убедитесь, что расстояние между краем отверстия и краем края шкафа
составляет не менее 35 мм.








4.

Снимите алюминиевый фильтр и выверните два винта на передней панели.

5.

С помощью отвертки закрепите 8 шт. Винтов ST4 * 18 мм и прикрепите корпус
вытяжки к шкафу.





6.

Установите на место переднюю панель с двумя винтами и замените фильтр.

7.

Установите клиновидные клапаны в выпускное отверстие и закрепите
расширительную трубу в выпускном отверстии с помощью кабельной стяжки.
Примечание. Расширительная труба не входит в комплект.





ВНИМАНИЕ:





По

соображениям

безопасности,

пожалуйста,  используйте  только  тот  размер
крепежного  или  монтажного  винта,  который
рекомендуется  в  данном  руководстве  по
эксплуатации.





Несоблюдение

этих

инструкций

при

Характеристики
