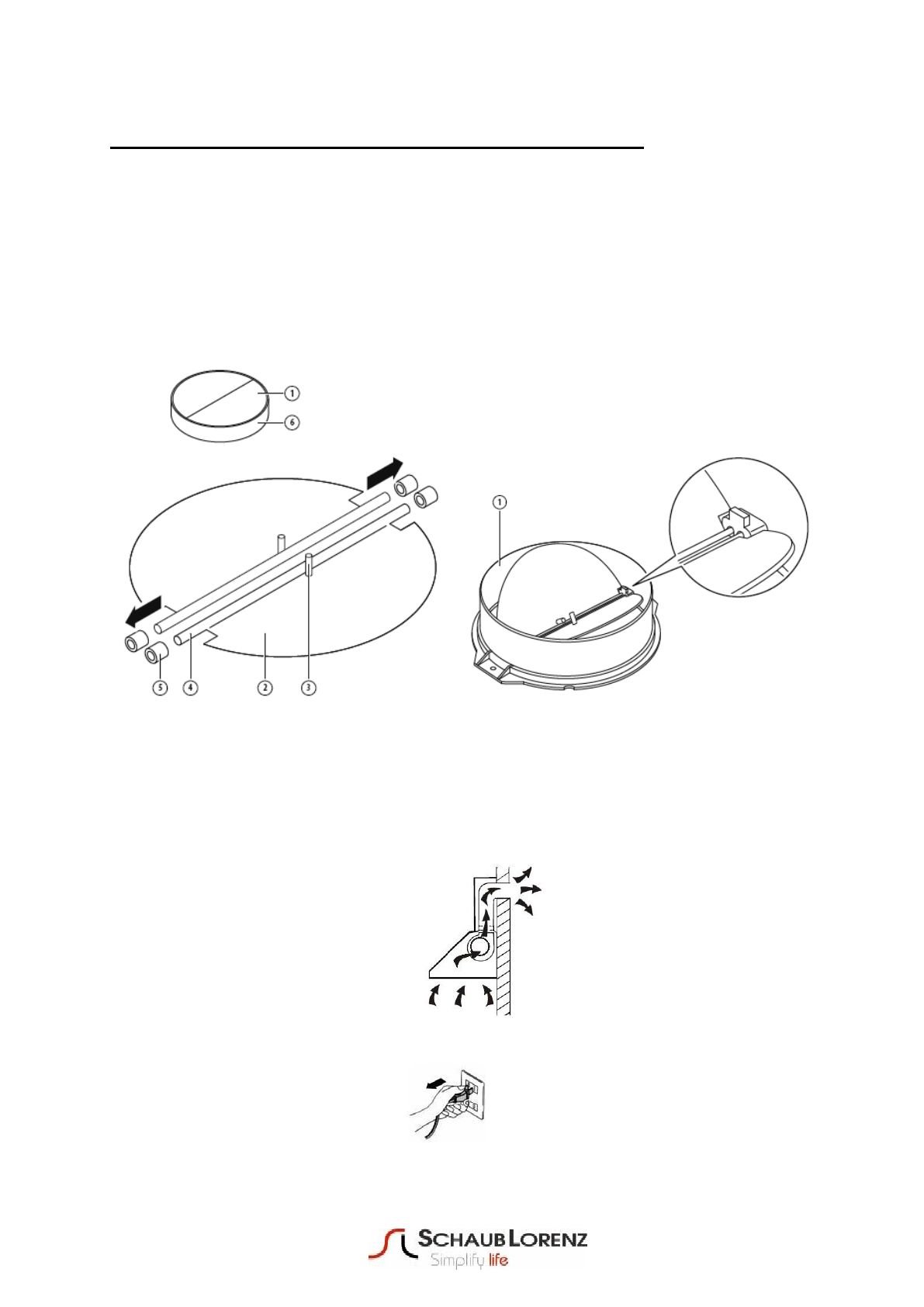

УСТАНОВКА

 (

НАРУЖНАЯ ВЕНТИЛЯЦИЯ

МОНТАЖ



КЛИНООБРАЗНОЙ



ЗАСЛОНКИ



Если  вытяжка  не  имеет  в  сборе  V-образной  заслонки  1,  следует  установить  ее
половинки  на  корпус.  Изображения  показывают  пример,  как  установить  V-щиток,
выход могут варьироваться, согласно различным моделям и конфигурации.
Для установки клиновой заслонки 1 необходимо:



Установите две половинки 2 в корпус 6



Штифт 3 должен быть установлен по направлению вверх;



Ось 4 должна быть вставлена в отверстия 5 на корпусе;

повторите все операции для второй половины






Установка



Если  у  вас  есть  отверстие  в  стене,  выходящее  наружу,  Ваша  вытяжка  может
быть  подключена,  как  показано  на  рисунке  ниже,  с  помощью  вытяжного  канала
(эмаль,  алюминий,  гибкая  труба  или  негорючий  материал  с  внутренним
диаметром 150 мм)










1. Перед установкой выключите устройство и выньте вилку из розетки.




2.

Для  достижения  лучшей

производительности

вытяжка
