EN

43

2)

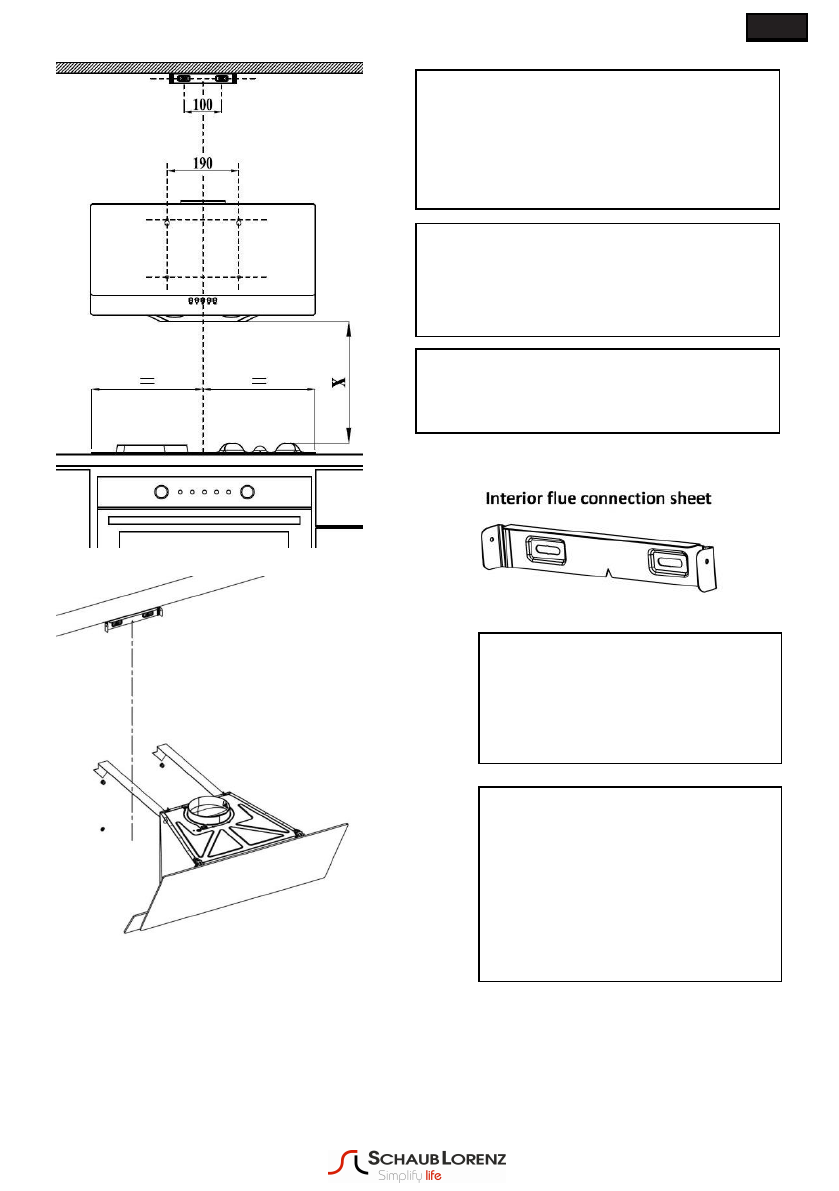

Taking into consideration height of the

installation site, drill holes Ø6 mm on the

Wall by using a drilling machine (

E,F

) for

interior flue connection sheet and insert

plastic wall plugs Ø6 mm into these holes.

3)

Tighten 2 of 4,8x50 YSB screws in to the

wall plugs at the points

A

and

 B

. Make sure

there is a clearance of 5 mm between the

screw head and wall.

4)

Fix the interior flea connection sheet into

the wall plugs Ø6 mm at the points

E

 and

F

by using the screws 3,9x22 RYSB.

5)

Hang the hood by engaging it with

the screws through the suspension

holes at

A

 and

B

 where there is a 5-

mm clearance of between the screw

heads and wall.

(Figure 5)

6)

Open the glass cover of the hook

by pulling it towards yourself and

remove the aluminum cartridge

filter. And, fix the product by

tightening other screws 4,8x50 YSB

into the plastic wall plugs in the

holes

C

 and

D

 visible from the inner

part of the product.

(Figure 5)
