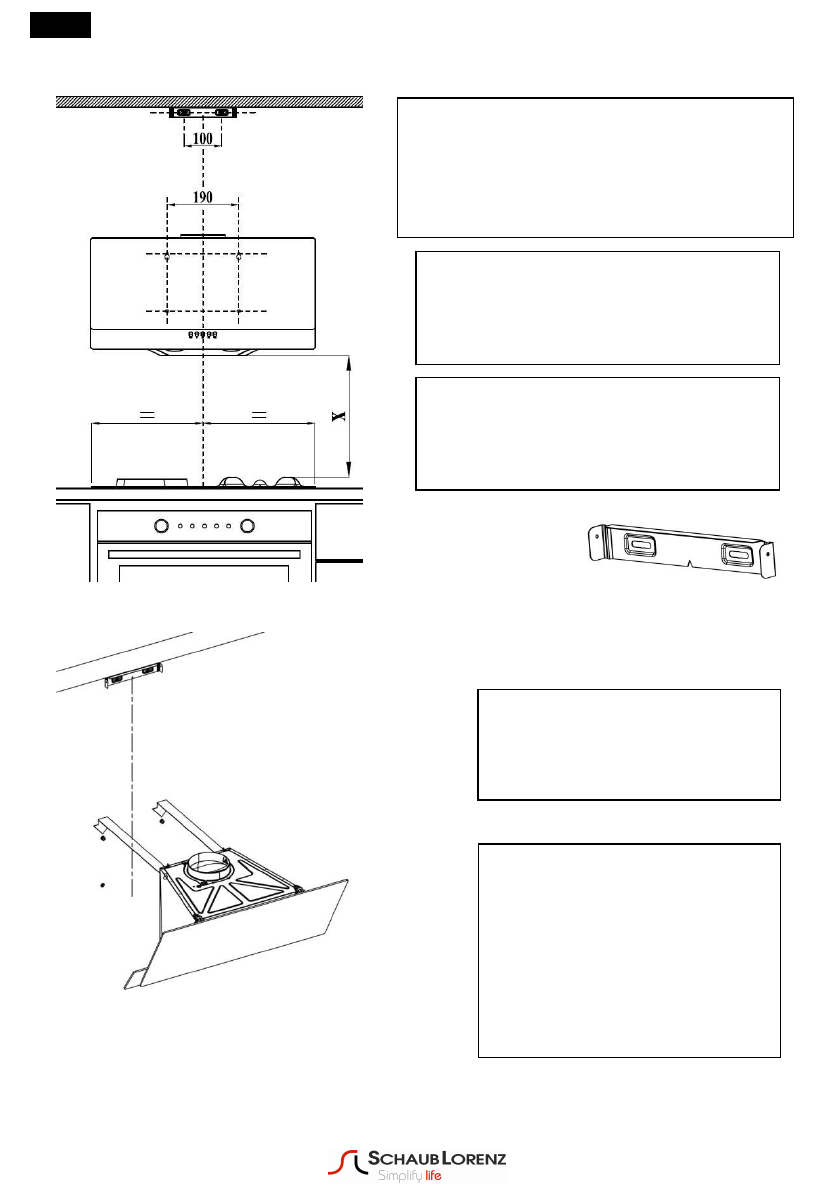

RU
14
2)
Учитывая высоту места установки,
просверлите отверстия Ø6 мм в стене,
используя перфоратор (
E,F
), для листа
внутреннего патрубка дымохода и вставьте
пластиковые заглушки Ø6 мм в эти отверстия.
3)
Затяните 2 болта 4,8x50 YSB в заглушках
в стене в точках
A
и
B
. Убедитесь, что
между головкой болта и стеной имеется
расстояние 5 мм.
4)
Прикрепите лист к заглушкам в стене Ø6
мм в точках
E
и
F,
используя болты 3,9x22
RYSB.
5)
Повесьте вытяжку, привинтив ее
в точках
A
и
B
, соблюдая зазор
между головкой болта и стеной 5
мм.
(Рисунок 5)
6)
Откройте защитное стекло
вытяжки, потянув ее на себя, и
удалите алюминиевый
картриджный фильтр. Закрепите
продукцию, затянув болты 4,8x50
YSB в пластиковых заглушках на
стене в отверстиях
C
и
D
, видимых
с внутренней стороны продукции.
(Рисунок 5)
лист внутреннего патрубка
дымохода
Содержание
- 2 ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ; Пожалуйста, сначала прочитайте данное руководство; благодарим за приобретение вытяжки; Schaub; Важная информация по безопасности
- 3 СОДЕРЖАНИЕ
- 4 Общий вид; ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ ОБОРУДОВАНИЯ
- 6 Технические спецификации
- 7 Храните упаковочные материалы в месте, недоступном для детей, или; ПРЕДУПРЕЖДЕНИЯ И МЕРЫ ТЕХНИКИ БЕЗОПАСНОСТИ
- 10 Кабель питания не должен проходить около плиты, так как он может
- 11 Выход вытяжки не должен быть подсоединен к воздуховодам, если там
- 12 Перед распаковкой продукции:; Для безопасной работы продукции помещение должно хорошо; УСТАНОВКА И ДЕТАЛИ
- 13 Установка вытяжки; Положение продукции:
- 15 затворками
- 16 Осторожно вставьте
- 17 Для эффективного использования вытяжки:; электрические соединения выполнены.; Выбор скорости; Правильно; Неправильно; Рисунок 1; ЭКСПЛУАТАЦИЯ И ИСПОЛЬЗОВАНИЕ ВЫТЯЖКИ
- 18 Электронное управление; Механическое кнопочное управление
- 19 зависит от; «+» или «-» в зависимости от концентрации пара, образующегося во время; Пульт; Рисунок 2; Включение/Отключение ламп
- 20 вытяжки; Функции оборудования; Замена; Рисунок 3
- 21 ОЧИСТКА И ОБСЛУЖИВАНИЕ
- 22 бщая информация о лампах их замене; Вытяжка оборудована светодиодной системой освещения.
- 23 Замена ламп
- 24 Информация по гарантии, которую должен изучить Заказчик; СЛУЖБА, ЗАПАСНЫЕ ДЕТАЛИ И ГАРАНТИЯ
- 25 Предупреждения о транспортировке и обработке; Сохраняйте оригинальную упаковку.; Если оригинальная упаковка не доступна:; Не помещайте тяжелые предметы на вытяжку.; Проблема; Что делать, если вытяжка не работает
