24

Utilisation

Cette hotte prévue pour l’aspiration des fumées et vapeurs de cuisson est destinée à un
usage exclusivement domestique.
La hotte est réalisée de façon qu’elle puisse être utilisée en version aspirante à évacuation
extérieure, ou filtrante à recyclage intérieur.

 Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de
raccord qui se trouve au-dessus de la hotte.


 ATTENTION

!

Le tuyau d’évacuation n’est pas fourni et doit être acheté à part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.


 ATTENTION

!

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.
Relier la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre équivalent à la sortie
de l’air (collier de raccord).
L’utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera
une diminution des performances d’aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.

!

Utiliser un tuyau de la longueur strictement nécessaire.

!

Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90°).

!

Éviter les variations excessives de section du tuyau.

 Version filtrante

L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.
Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage
supplémentaire basé sur charbon actif.


Installation

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson
et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas
de cuisinières électriques  et de 65cm dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande
distance, il faut en tenir compte.

  Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située
à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale
conforme aux normes en vigueur et placée dans une zone accessible également après
l’installation. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la
prise ne se trouve pas dans une zone accessible également après l’installation, appliquez un
disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique
en conditions de catégorie surtension III, conformément aux règlementations de montage.


ATTENTION!

Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le
fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté
correctement.
La hotte est pourvue d'un câble d'alimentation spécial; en cas de détérioration du câble, en
demander un neuf au service d'assistance technique.

Montage

Avant de commencer l’installation:

•

Vérifier que le produit acheté soit de dimensions adéquates pour la zone d’installation
choisie.

•  Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le

paragraphe concerné). Celui-ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut
utiliser la hotte en version recyclage.

•

Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des raisons de transport) d’autre
matériel fourni avec l’équipement (par exemple: vis (*), garanties (*) etc., dans ce cas,
enlevez-les et conservez-les.


La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est
cependant nécessaire de s’adresser à un technicien qualifié afin de s’assurer que le matériel
est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour
supporter le poids de la hotte.


Remarque :

 Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis

uniquement avec certains modèles ou des pièces non fournies, à acheter.

Entretien

Nettoyage

Pour le nettoyage, utiliser

EXCLUSIVEMENT

 un chiffon humidifié avec des détersifs liquides

neutres.

NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE !

Éviter l'usage de produits abrasifs,

NE PAS UTILISER D'ALCOOL!

Pour toutes les opérations d’entretien, utiliser des gants de travail.

Filtre anti-gras

Fig. 11-28
Il retient les particules de graisse issues de la cuisson.
Le filtre anti-graisse métallique

 doit être nettoyé une fois par mois avec des

détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et
cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la
décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas
modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 27
Retient les odeurs désagréables de cuisson.

Le filtre à charbon actif peut être un de ces types:

•

Filtre à charbon actif lavable.

•

Filtre à charbon actif NON lavable.

Filtre à charbon actif lavable

Le filtre à charbon peut être nettoyé tous les deux mois avec de l’eau chaude et au
moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de
lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à
l’intérieur).
Enlever l’eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite enlever
le coussinet posé à l’intérieur du châssis en plastique et le mettre dans le four pendant
10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3
ans et chaque fois que le filtre sera abîmé.

Filtre à charbon actif NON lavable

La saturation du

charbon actif

se constate aprés un emploi plus ou moins long, selon

la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. Il est
nécessaire de changer le filtre après quatre mois, au maximum.
IL NE PEUT  PAS être nettoyé ou régénéré.

Montage

Accrocher le filtre au charbon actif d’abord à l’arrière de la languette métallique de la
hotte, puis à l’avant avec les deux pommeaux.

Démontage

Enlever le filtre au charbon actif en tournant de 90° les pommeaux qui le fixent à la
hotte.

Achat du filtre à charbon

Le filtre à charbon peut être acheté sur le site du SAV ou auprès des Centres
d’assistance Samsung. Consulter les informations à la dernière page de cette notice.

Remplacement des lampes

La hotte est dotée d’un système d’éclairage basé sur la technologie LED.
Les LEDS garantissent un éclairage optimal, une durée jusqu’à 10 fois supérieures aux
ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.

Pour le remplacement, s’adresser au service d’assistance technique.


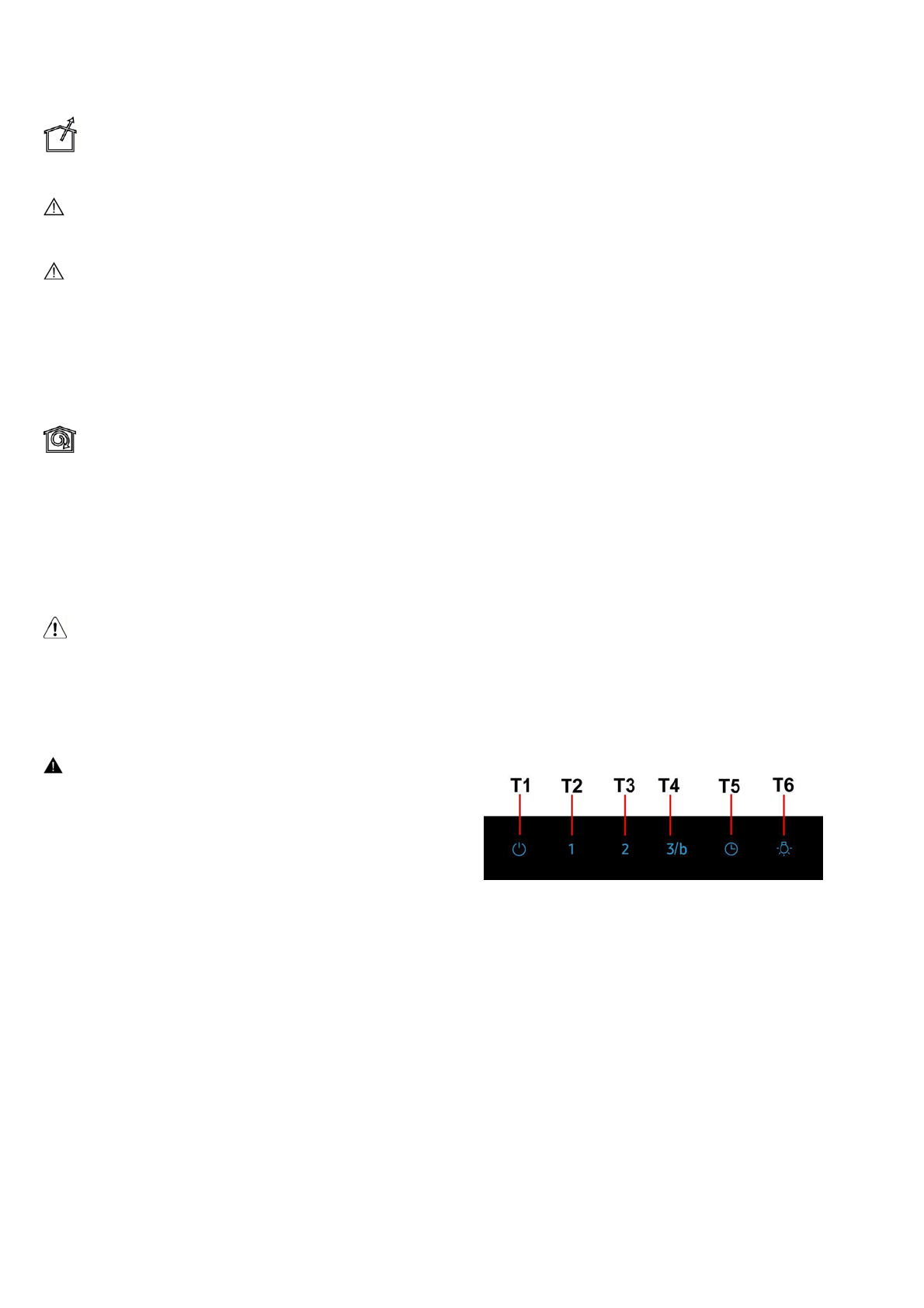

Fonctionnement


Pour sélectionner les fonctions de la hotte il suffit d'effleurer les commandes :


T1.  Touche ON/OFF moteur aspiration

T2.  Touche de sélection vitesse (puissance) d'aspiration basse


Voyant de saturation du filtre à graisse

Lorsque le voyant clignote, il faut effectuer l'entretien du

filtre à graisse

 ; presser

longuement la touche

T1

pour arrêter le clignotement (hotte en mode ON).

T3.  Touche de sélection vitesse (puissance) d'aspiration moyenne


Voyant de saturation du filtre à charbon

Lorsque le voyant clignote, il faut effectuer l'entretien du

filtre à charbon

 (si

présent) ; presser longuement la touche

T1

pour arrêter le clignotement (hotte en

mode ON).

T4.  Touche de sélection vitesse (puissance) d'aspiration haute et Boost

Presser une fois pour sélectionner la vitesse (puissance) d'aspiration haute (LED
éclairée) ;
Presser encore pour sélectionner la vitesse (puissance) d'aspiration Boost (LED
éclairée) ;

Remarque :

La vitesse (puissance) d'aspiration Boost dure environ 5 minutes puis

elle passe automatiquement à la vitesse (puissance) d'aspiration haute.
