 VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma
diameter som luftutsläppet (anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför
detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av problem.
!

Använd ett så kort rör som möjligt.

!

Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°).

!

Undvik stora skillnader i rörets tvärsnittsarea.

 Filtrerande version

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När
fläkten används med denna version är det nödvändigt att installera ett extra aktivt
kolfiltersystem.


Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes
underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan
om gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

  Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i
fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som
är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall
fläkten saknar stickkontakt (

direktanslutning till nätet

), eller om uttaget är placerat på en

svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en
fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med
installationsbestämmelserna.

VARNING!

Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och
är korrekt monterad.
Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor
om kabeln skadats.

Montering

Innan installationen påbörjas:

•  Kontrollera att den införskaffade produktens dimensioner är lämpliga för

installationsplatsen.

•

Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför
gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall
användas som filterversion.

•  Kontrollera att inget  bifogat material (till exempel påsar med skruvar,

garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna
eventuellt och spar.


Denna typ av fläkt skall vara infälld i ett köksskåp eller  annan typ av stödstruktur.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Använd

inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Använd arbetshandskar för alla typer av underhållsmoment.

Fettfilter

Fig. 8-13
Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i
diskmaskin, med låg temperatur och kort program.
Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt
påverkar filtrets uppsugningsförmåga.
När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 12
Kolfiltret fångar upp obehagliga odörer som uppstår i samband med
matlagningen.
Kolfiltret

 mättas efter en mer eller mindre lång tidsperiod beroende på i vilken

utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren
rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4
månad.
Filtret kan INTE rengöras eller återanvändas.
Avlägsna fettfiltret.
Applicera det laterala kolfiltret och haka fast det på fläkten.
Sätt tiillbaka fettfiltret.


Köp av kolfilter

Kolfiltret kan köpas på Kundtjänsts webbplats eller på Samsungs serrvicecenter. Se
informationen på den sista sidan i denna manual.

Byte av Lampor

Koppla ur apparaten från elnätet.

Varning!

Kontrollera att lamporna har svalnat innan ni vidrör dem.

Dra ut den utdragbara lådan helt.
Avlägsna utsugningsgallret för att göra lamphuset åtkomligt.
Avlägsna den skadade lampan och byt ut den mot en ny (se nedanstående tabell):

Lampa

Effekt (W)

Fäste

3 E14

Spänning (V)

Storlek (mm)

220-240

35x102 (Diameter

x Längd)

Kod ILCOS D

(överensstämmer med IEC 61231)

DRBB/C-3-220-240-E14-35/102


Montera tillbaka gallret.
I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt
säte innan ni kontaktar det tekniska servicekontoret.

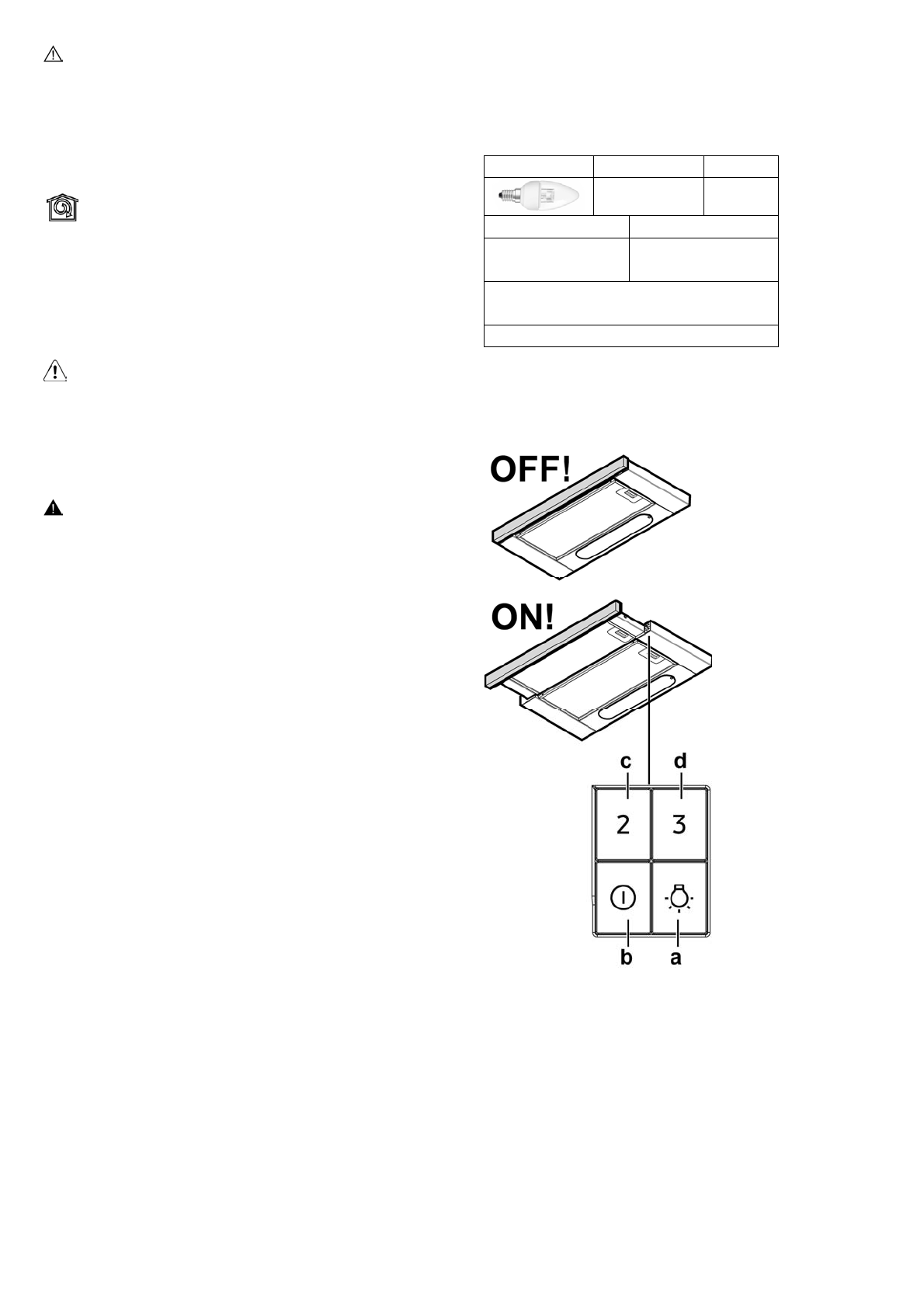

Funktion


Fläkten är utrustad med en manöverpanel med en   hastighetskontroll och en
strömbrytare för spishällens belysning.

a. Lampor

PÅ/AV

Tryck på knappen Lampor så tänds lamporna.

Tryck på knappen Lampor på nytt så släcks lamporna.


b. Frånluftsmotor

PÅ/AV

Tryck på knappen POWER för att aktivera frånluft i den förinställda
hastigheten.

Tryck igen för att stänga av frånluften.


c. Medelhastighet

Tryck på knappen

”

2

”

för att aktivera frånluft i medelhastighet


d. Maximal

hastighet

Tryck på knappen

”

3

”

för att aktivera frånluft i maximal hastighet
