УСТАНОВКА ВЫТЯжКИ НА СТЕНУ

Определитесь с вариантом установки: Вариант 1 или Ва-

риант 2. (Рис. 1)

В  соответствии  с  выбранным  вариантом  закрепите

крепежные  планки.  Планки  крепежные  малые  использу-
ются  только  для  Варианта  2.  Планка  крепежная  большая
используется  при  необходимости  закрыть  щель  между
вытяжкой и стеной.

Определитесь  в  каком  режиме  будет  использовать

вытяжка.

Ваша  вытяжка  может  работать  в  ре-
жиме  отвода  воздуха  или  в  режиме
рециркуляции  (фильтрации)  с  исполь-
зованием угольных фильтров.

1. Вставьте адаптер воздуховода. При необходимости, при

помощи саморезов из монтажного комплекта и отвертки за-
крепите планки крепежные на корпусе вытяжки. (Рис. 2)

2.  Выполните  отверстия  в  шкафу  согласно  эскиза  для

выбранного варианта установки. (Рис. 3)

3. При помощи винтов М5х40 с шайбами из монтажного

комплекта и отвертки прикрепите вытяжку к шкафу. (Рис. 4)

Рис. 3

Рис. 4

15

2

408

600

500

140

300 mi

n

120

212

34

ø6

4 отв.

  80

130

Винты

М5х40
Шайба 5

11

3

408

558

458

20

140

  60

110

300 mi

n

120

212

34

ø6

4 отв.

RU

28

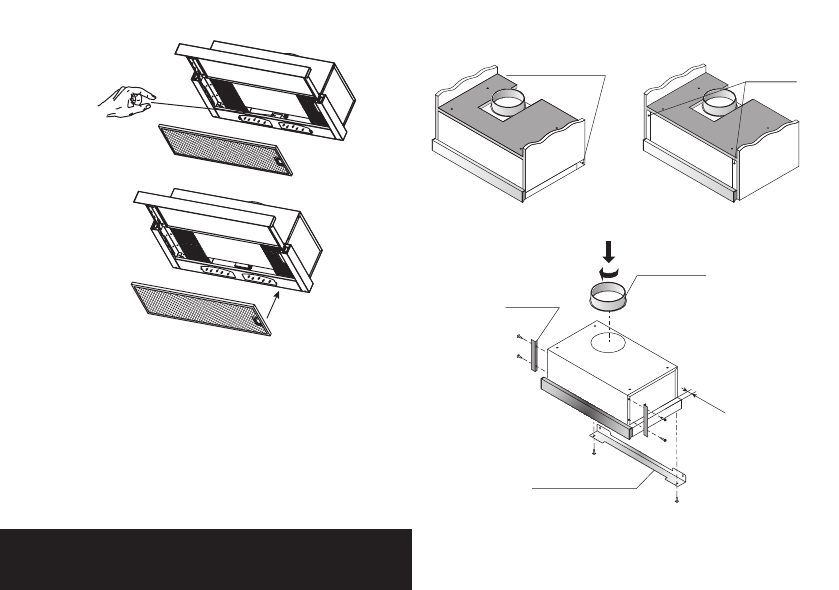

Внутри  вытяжки,  между  стеклом  и  патроном  с  электро-

лампами, находится пенопластовый транспортировочный
фиксатор.

Перед включением и эксплуатацией обязательно удали-

те пенопластовый фиксатор, так как его присутствие внут-
ри во время работы может привести к поломке изделия.

1. Снимите алюминиевые фильтры.
2. Удалите фиксатор.
3. Установите на место алюминиевые фильтры.

ПОДгОТОВКА К УСТАНОВКЕ

УСТАНОВКА ВЫТЯжКИ НА СТЕНУ

Рис. 1

Рис. 2

Вариант 1

Вариант 2

Адаптер

воздуховода

Планка

крепежная

малая

Планка крепежная

большая

22 мм

Планка

крепежная

малая

Планка крепежная

большая
