11

УСТАНОВКА ВИТЯжКИ НА СТІНУ

Визначтесь  з  варіантом  установки:  Варіант  1  або  Варі-

ант 2. (Мал. 1)

Відповідно  до  обраного  варіанта  закріпіть  кріпильні

планки.  Планки  кріпильні  малі  використовуються  тільки
для Варіанта 2. Планка кріпильна велика використовуєть-
ся  при  необхідності  закрити  щілину  між  витяжкою  та  сті-
ною.

Визначтесь в якому режимі буде використовуватись ви-

тяжка.

Ваша  витяжка  може  працювати  в  ре-
жимі відводу повітря або в режимі ре-
циркуляції  (фільтрації)  з  використан-
ням вугільних фільтрів.

1.  Вставте  адаптер  воздуховоду.  За  необхідності,  за  до-

помогою саморізів з монтажного комплекту і викрутки за-
кріпіть планки кріпильні на корпусі витяжки. (Мал. 2)

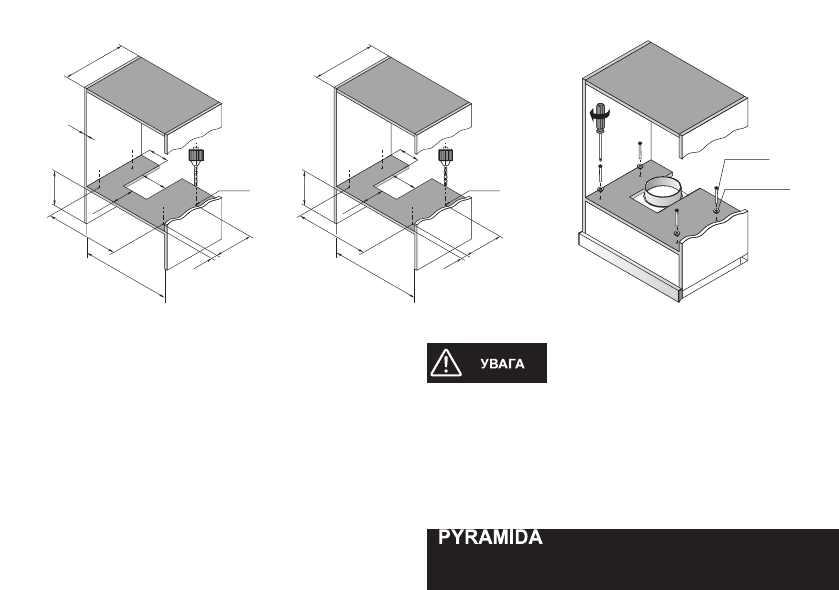

2. Зробіть отвори в шафі згідно ескізу для обраного варі-

анту установки. (Мал 3)

3. За допомогою гвинтів М5х40 з шайбами з монтажного

комплекту і викрутки прикріпіть витяжку до шафи. (Мал. 4)

Мал. 3

Мал. 4

15

2

408

600

500

140

300 mi

n

120

212

34

ø6

4 отв.

  80

130

Гвинти

М5х40

Шайба 5

Варіант 2

11

3

408

558

458

20

140

  60

110

300 mi

n

120

212

34

ø6

4 отв.

Варіант 1
