 INOXPAN S.L.

                                                                                 PT - 65

4.

LIGAÇÃO ELÉTRICA (Reservado exclusivamente a profissionais qualificados)

A energia do cabo que você deve usar com o

exaustor

 deve ser

monofásica, Neutro, Linha e Tierra,

220-240vAC 50-60Hz.

ATENÇÃO!  Durante  a  instalação  e  posteriormente  ao
efetuar  qualquer  operação  ou  manutenção  no  interior
do exaustor, certifique-se de que desliga o aparelho da
corrente elétrica.

O fornecimento elétrico de rede de tensão tem de ser estável e ter em conta os requisitos elétricos indicados
(ver placa de características do aparelho).

A ligação elétrica do exaustor tem de ser efetuada a uma linha de alimentação de rede independente até ao
quadro  elétrico  para  evitar  interferências  no  exaustor  provenientes  de  lâmpadas  fluorescentes  ou  outros
dispositivos que transmitam ruído na  rede.

A tomada na qual é ligada a ficha do aparelho deve estar situada num local acessível para ser possível desligá-
la, caso contrário, deve incluir-se um interruptor na instalação elétrica de acordo com as regras de instalação
elétrica.

Se o exaustor não possuir um cabo de alimentação e uma ficha ou outro meio para ser desligado da corrente
elétrica com uma separação de contacto em todos os polos que permita um corte total sob as condições de
categoria  III  de  sobretensão,  deve  incluir  meios  de  desconexão  da  instalação fixa  em  conformidade  com  as
regulamentações de instalação (interruptor de corte omnipolar ligado diretamente aos bornes de alimentação
que deve  ter  uma  separação de  contacto  entre os polos  que  interrompa  o  fornecimento  elétrico em caso  de
sobretensão de categoria  III).
Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo serviço pós-venda ou
pessoal qualificado semelhante a fim de evitar situações de perigo.

Certifique-se  de  que  não  desliga  ou  corta  os  fios  elétricos  no  interior  do  exaustor;  caso  tal  ocorra,  entre em
contacto  com  o  centro  de serviço  pós-venda mais  próximo.  Para  a ligação elétrica,  solicite  a intervenção  de
pessoal  qualificado.

A ligação deve ser efetuada em conformidade com as disposições da lei em vigor.

Quando a etiqueta de características no interior do exaustor APRESENTAR o símbolo

o aparelho pertence

à classe II. Neste caso, não é necessária ligação à terra.

Quando  a  etiqueta  de  características  no  interior  do  exaustor  NÃO  APRESENTAR  o  símbolo

,  o  aparelho

pertence à classe I. Neste caso, NECESSITA de uma ligação à terra.
O cabo de interligação entre o exaustor e o motor, em modelos de “Motor Exterior”, deverá de ter uma secção
mínima de 3 x 1 mm.

O cabo de  interligação  entre  o exaustor  e o  motor,

dos modelos de versão com “Motor de  Telhado”, será de

características e classe HO7RN-F de  secção  3 x  1 mm  (até um  comprimento de  5 metros)  e  secção  3 x  2,5
mm (até um comprimento de 25  metros.).

O  exaustor  deve  estar  “sempre”  ligado  a  uma  instalação  com  uma  boa  “tomada  de  terra”.  A  Pando  recusa
qualquer responsabilidade pelo incumprimento desta norma (exceto os aparelhos de Classe II, indicados com

este símbolo

 ).

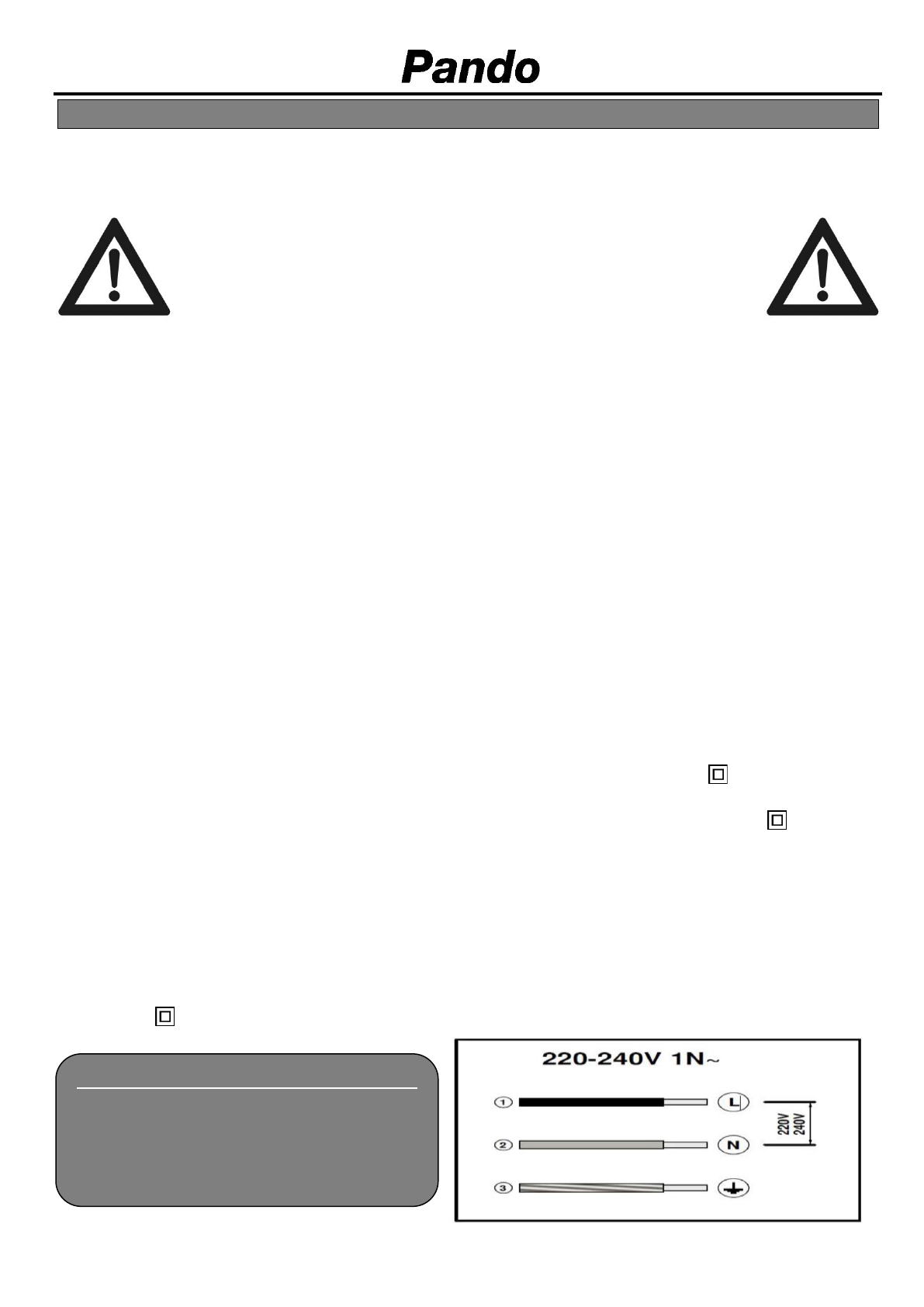

Interpretação dos fios de alimentação:

1: Castanho ou preto=Linha/Fase (L)
2: Azul = Neutro (N)
3: Verde / Amarelo = Tomada de Tierra
