Монтаж

25

a

1 монтажная балка

для крепления на стену фильтра
DAR 12xx.

b

2 уголка безопасности

для крепления на стену фильтра
DAR 12xx.

c

2 колпачка

d

1 штуцер воздуховода

для подсоединения к воздуховоду



 150 мм.

e

1 переходный штуцер

для подсоединения к воздуховоду



 125 мм.

f

1 обратный клапан

для установки в выпускной патру-
бок моторного блока (не для ре-
жима циркуляции). В зависимости
от исполнения прибора обратный
клапан уже может быть установ-
лен.

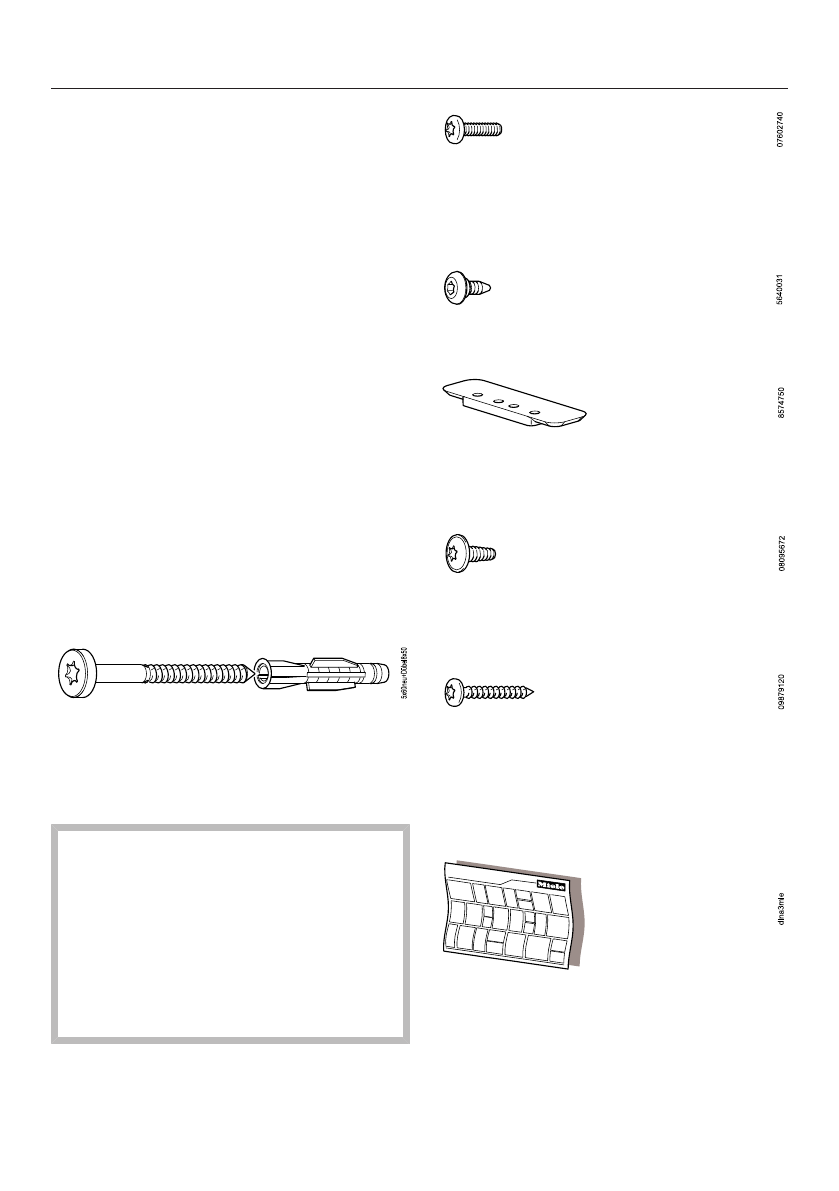

3 шурупа 5 x 60 мм

 и

3 дюбеля 8 x 50 мм

для крепления на стену (только
DAR 12xx).



Шурупы и дюбели пригодны

для монтажа при сплошной камен-
ной кладке здания.
Для других конструкций стен ис-
пользуйте подходящий крепежный
материал.
Обратите внимание на достаточ-
ную несущую способность стены.

2 самостопорящихся шурупа
M6 x 16 мм

для крепления DAR 12xx на монтаж-
ные балки.

4 шурупа M4 x 11 мм с цоколем

 и

2 зажимных вкладыша

для крепления панелей DRDC и
DRUU (только DAR 12xx).

10 шурупов М4 x 8 мм

для крепления колпачков и зажим-
ных вкладышей (только DAR 12xx).

4 шурупов 5 x 35 мм

для крепления вытяжки DAR 11xx.

Пожалуйста, сохраните следующие
детали:

Montage

         Installation

                  Montaje

                          Montaggio

                                   Montering

                                            Montagem

                                                     Asennus

Монтажный план
