Түтін шығарғыштың техникалық сипаттамалары

Үлгілер

CRASSULA

GARDENIA

Желі кернеуі

220В  50 Гц

Ең көп жұмыстағы мотор қуаты

120 Вт

Шу деңгейі, ең аз

59 dB (A)

58 dB (A)

Өнімділік

900

 м

3

/сағат – ауаның еркін шығуы

Қысым

400 Па

300 Па

Жылдамдықтар

3

Мотор түрі

Герметикалық

Шамдардың түрі

Жарық диодты 2 x 5 Вт

Қуат тұтыну сыныбы

А

1.  Вставьте  адаптер  воздуховода.  При  необходимости,  при  помощи  саморезов  из  монтажного

комплекта и отвертки за крепите планки крепежные на корпусе вытяжки. (Рис. 2)
2. Выполните отверстия в шкафу согласно эскиза для выбранного варианта установки. (Рис. 3)
3. При помощи винтов М5х40 с шайбами из монтажного комплекта и отвертки прикрепите вытяжку

к шкафу. (Рис. 4)
4.

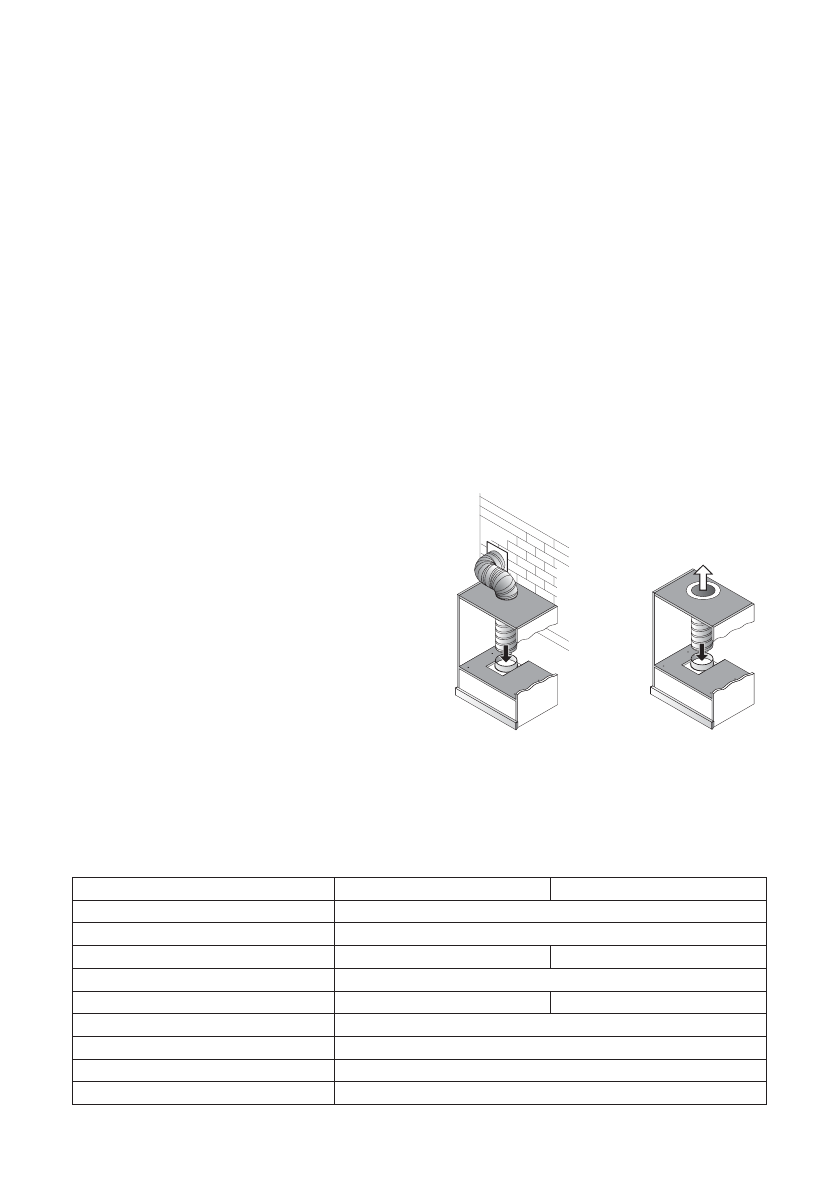

 Режим отвода:

- соедините воздуховод с адаптером вытяжки. (Рис. 5)
- выведите другой конец воздуховода в вентиляционную шахту.


Режим рециркуляции:

не надо присоединять вытяжку к стационарному вентиляционному каналу или шахте;
соедините  короткий  воздухопровод  с  адаптеромвытяжки  и  выведите  другой  его  конец  в  отверстие

сделанное в верхней части шкафа, и зафиксируйте. (Рис. 6)
Убедитесь в отсутствии щелей в соединениях.

Режим рециркуляции

При работе вытяжки в режиме рециркуляции очищенныйвоздух возвращается обратно в кухню.
Чтобы  вытяжка  работала  в  режиме  рециркуляции

воздуха необходимо:
-  При  установке  вытяжки  выбрать  тип  монтажа  –

режим рециркуляции;
-  Установить  в  вытяжку  дополнительный  угольный

фильтр (1 шт.).
Угольные  фильтры  в  комплект  поставки  не  входят

и приобретаются отдельно.
Угольные  фильтры  не  подлежат  очистке

и заменяются на новые каждые 3-4 месяца.
