Технические характеристики вытяжи

Модели

CRASSULA

GARDENIA

Напряжение сети

220В  50 Гц

Мощность мотора при максимальной работе 120 Вт

Уровень шума, мин.

59 dB (A)

58 dB (A)

Производительность

900

 м

3

/час – свободный выход воздуха

Давление

400 Па

300 Па

Скорости

3

Тип мотора

Герметичный

Тип ламп

Светодиодные 2 x 5 Вт

Класс энергопотребления

А

1.  Вставьте  адаптер  воздуховода.  При  необходимости,  при  помощи  саморезов  из  монтажного

комплекта и отвертки за крепите планки крепежные на корпусе вытяжки. (Рис. 2)
2. Выполните отверстия в шкафу согласно эскиза для выбранного варианта установки. (Рис. 3)
3. При помощи винтов М5х40 с шайбами из монтажного комплекта и отвертки прикрепите вытяжку

к шкафу. (Рис. 4)
4.

 Режим отвода:

- соедините воздуховод с адаптером вытяжки. (Рис. 5)
- выведите другой конец воздуховода в вентиляционную шахту.


Режим рециркуляции:

не надо присоединять вытяжку к стационарному вентиляционному каналу или шахте;
соедините  короткий  воздухопровод  с  адаптеромвытяжки  и  выведите  другой  его  конец  в  отверстие

сделанное в верхней части шкафа, и зафиксируйте. (Рис. 6)
Убедитесь в отсутствии щелей в соединениях.

Режим рециркуляции

При работе вытяжки в режиме рециркуляции очищенныйвоздух возвращается обратно в кухню.
Чтобы  вытяжка  работала  в  режиме  рециркуляции

воздуха необходимо:
-  При  установке  вытяжки  выбрать  тип  монтажа  –

режим рециркуляции;
-  Установить  в  вытяжку  дополнительный  угольный

фильтр (1 шт.).
Угольные  фильтры  в  комплект  поставки  не  входят

и приобретаются отдельно.
Угольные  фильтры  не  подлежат  очистке

и заменяются на новые каждые 3-4 месяца.

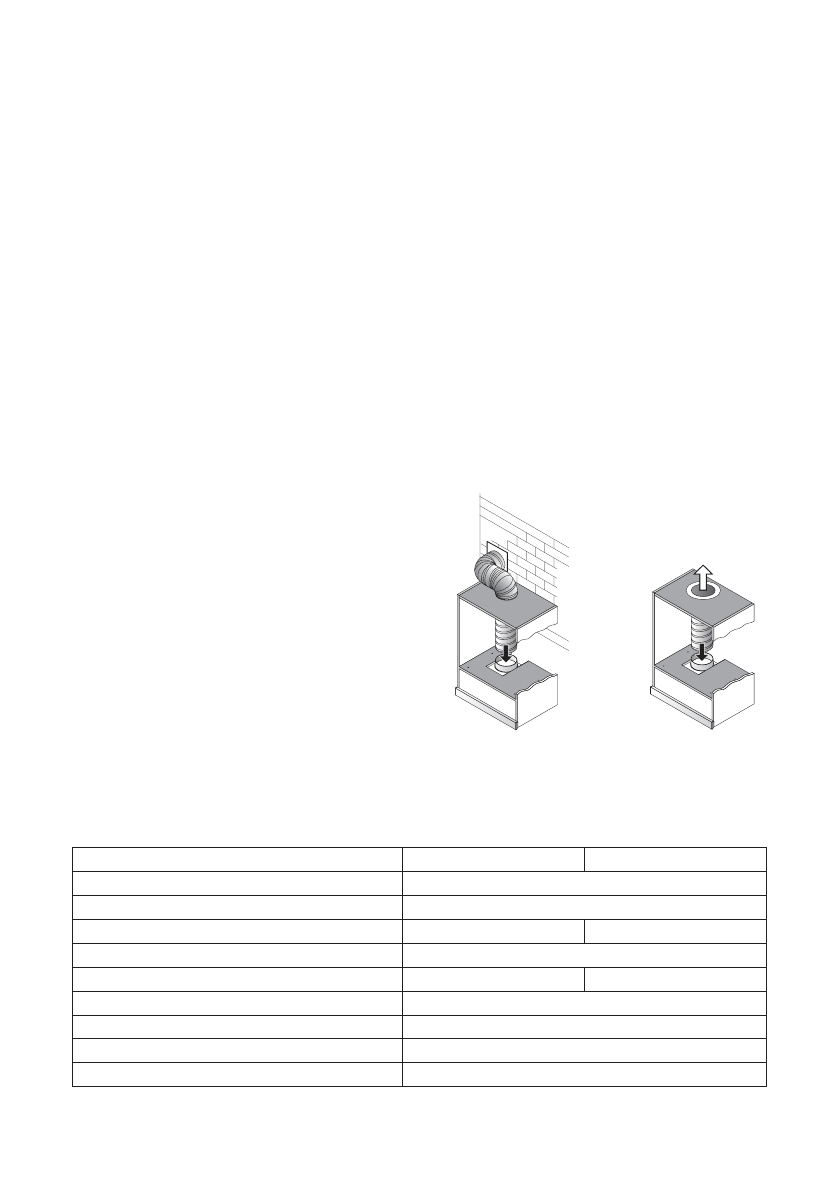

Рис. 5

Рис. 6
