УСТАНОВКА ДЛЯ ВЫТЯЖЕК AMARANTH / MILTONIA

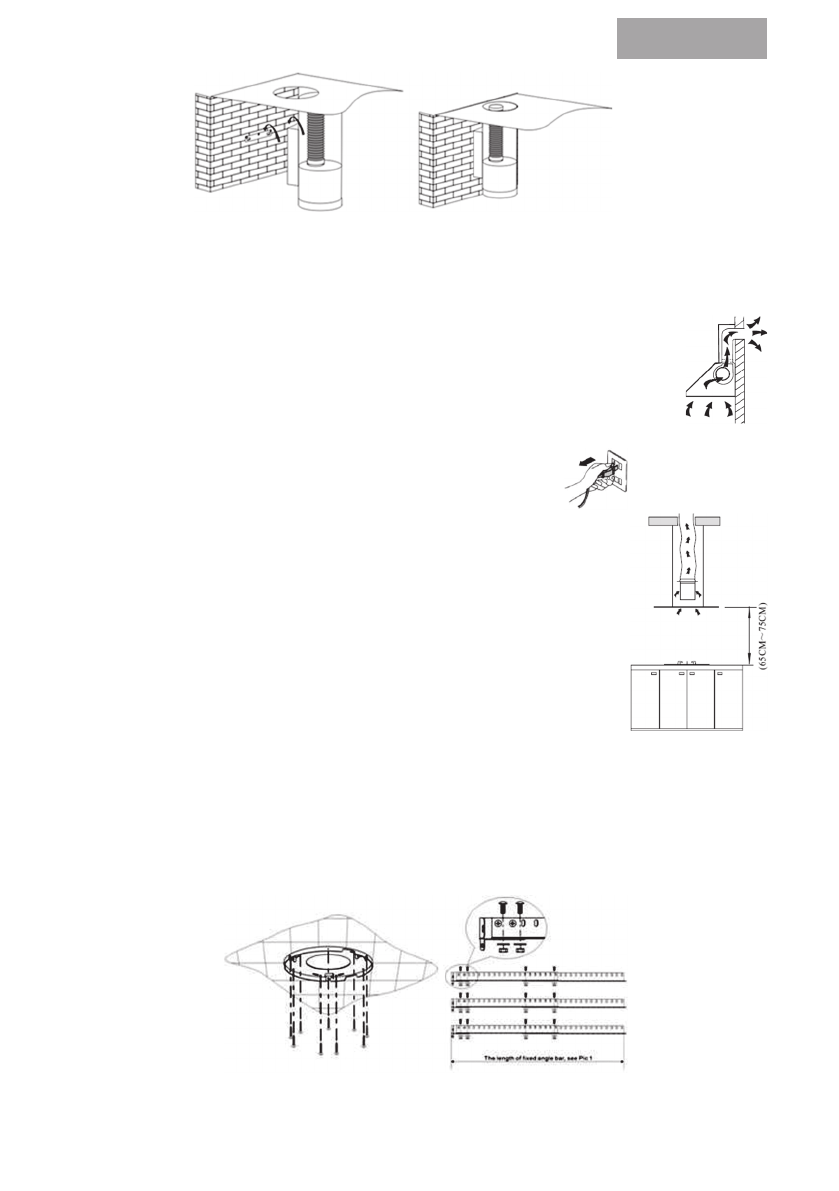

Если выпускное отверстие выходит наружу, кухонную вытяжку можно подключить

через  вытяжной  воздуховод  (гибкую  трубу  из  эмалированного  алюминия  или

невоспламеняющегося материала внутренним диаметром 150 мм), см. рисунок

ниже.

1.

Перед установкой выключите устройство и отсоедините

его от электрической розетки.

2.

Для  достижения  максимального  эффекта  следует  размещать

кухонные вытяжки на расстоянии 65–75 см над варочной поверхностью.

См. рис. 1.
3.

В целях безопасности потолок должен быть рассчитан на нагрузку

не  менее  120  кг,  и  толщина  потолка  должна  быть  больше  30  мм.

Просверлите  в  потолке  отверстие  Φ170  мм  в  месте,  предусмотренном

для кухонной вытяжки.
4.

Просверлите  на  потолке  9  отверстий,  используя  монтажную

панель. К деревянным потолкам крепите монтажную панель с помощью

9 винтов ST6 X 40 мм, а к бетонным потолкам крепите панель с помощью

6 анкерных болтов для бетона. См. рис. 2.
5.

Рассчитайте  длину  уголкового  профиля  по  рис.  1.  Для  закрепления  уголкового  профиля

и  кронштейна  используйте  18  винтов  M4  X  10,  гайки  M4  и  шайбы  (уголковый  профиль  должен

заходить на расстояние более 100 мм). См. рис. 3.
