14

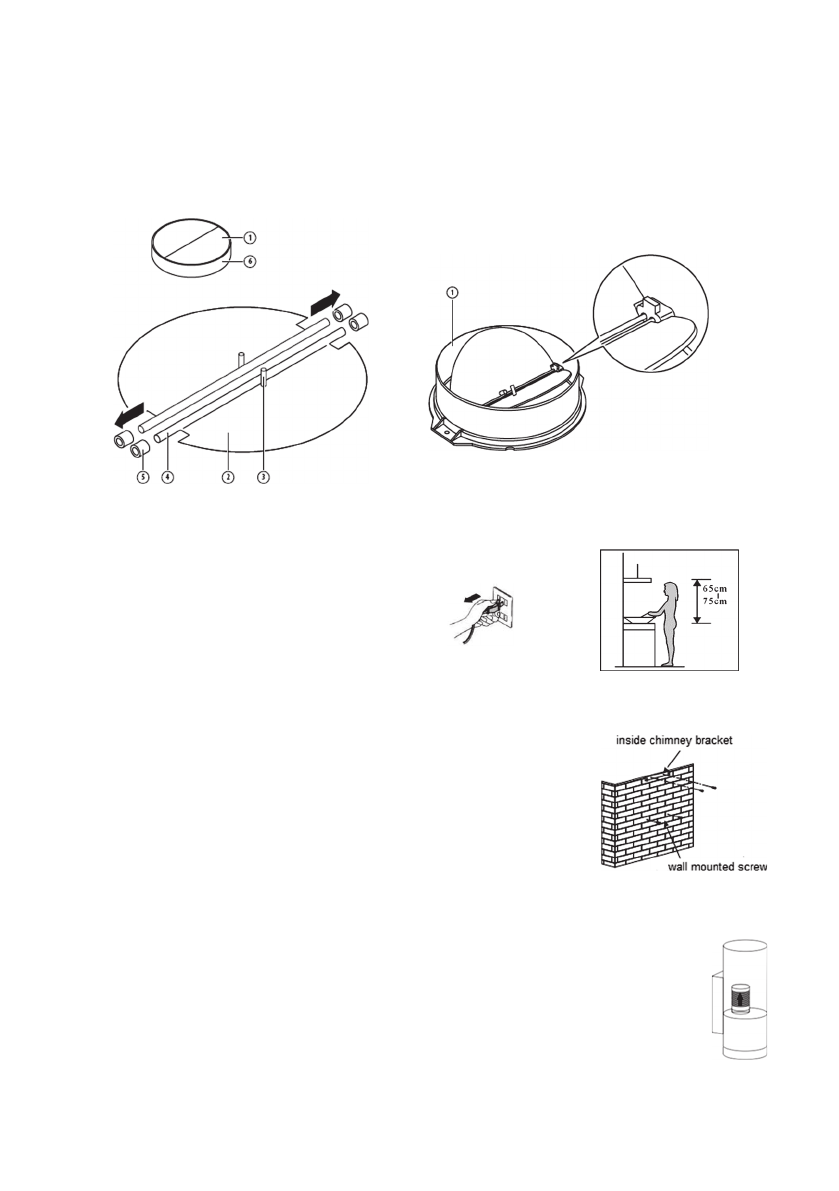

Для монтажа V-образной заслонки 1 вы должны:

●

Смонтировать две половинные части 2 в корпусе 6;

●

Штифт 3 должен быть направлен вверх;

●

Ось 4 должна быть вставлена в отверстия 5 на корпусе;

●

Повторите указанные действия для второй половинной части.

УСТАНОВКА ДЛЯ ВЫТЯЖЕК STEVIA / LILIA

1.

Перед  установкой  выключите  устройство

и отсоедините его от электрической розетки.

2.

Для  достижения  максимального  эффекта  кухонные  вытяжки

следует  устанавливать  на  расстоянии  65–75  см  над  варочной

поверхностью. См. рис. 1.

3.

После определения высоты, на которой будет производиться

монтаж, просверлите в нужном месте на стене 3 отверстия φ8.

4.

Установите  в  отверстия  заглушки,  ввинтите  в  заглушки  2

винта  ST4  Х  30  мм  на  половину  их  длины  для  крепления  корпуса

вытяжки. См. рис. 2.

Рис. 1.

Рис. 2

5.

Установите  V-образную  заслонку  и  преобразователь  в  выходное  отверстие

и  закрепите  их  изолентой.  Установите  трубу-компенсатор  расширения  или  сжатия

в  ыходное отверстие преобразователя и зафиксируйте ее хомутом. Расширительная

труба не входит в комплект поставки. См. рис. 3.
6.

Навесьте вытяжку на винты, ввинченные в стену. См. рис. 4 и рис. 5. Установите

кухонную  вытяжку  на  винты  и  закрепите  корпус  предохранительным  винтом.

Примечание:  Два  предохранительных  отверстия  диаметром  6  мм  расположены  на

задней стороне корпуса.

Рис. 3
