8.
При подключении к электросети 230 V, требуется исправная штепсельная розетка.
V. MO
НТАЖ
Для установки устройства, следует выполнить следующие операции:
1.
Обозначить на стене расстояние между отверстиями для крепления, прикладывая вытяжку к
стене.
2.

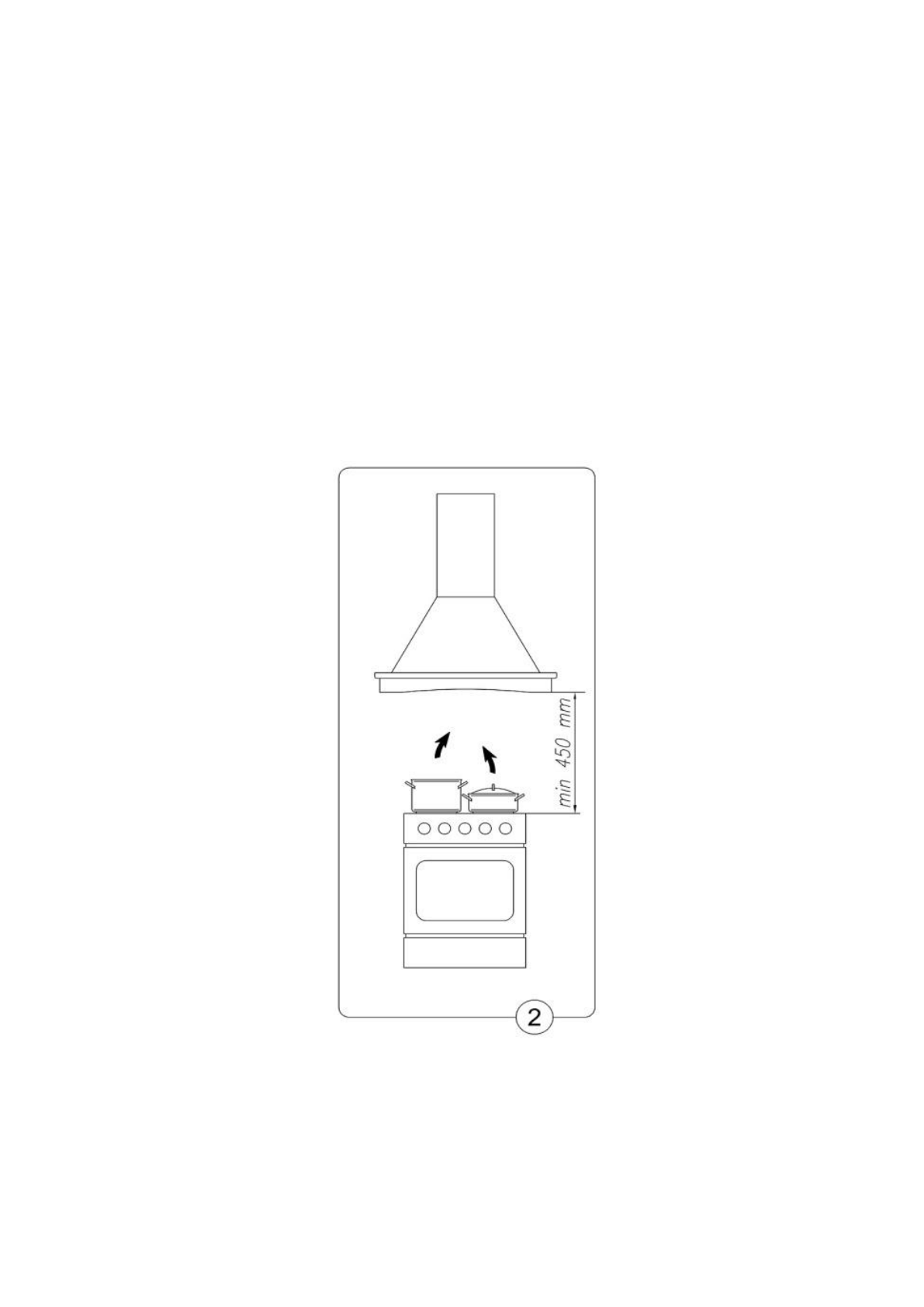

Нанести на стену разметки, учитывая минимальное расстояние вытяжки от рабочей поверхности
плиты (Рис.2)
3.
Высверлить в стене отверстия диаметр которых должен соответствовать диаметру монтажных
дюбелей, которые необходимо поместить в этих отверстиях (Рис.3 поз. F и G).
4.
Подвесить корпус вытяжки (Рис 1 поз. B)
5.
Подключить вытяжку к вентиляционному каналу.
6.
Подключить вытяжку к электричеству.
7.
На соответствующей высоте установить верхнюю подвеску панели (Рис 1 поз. E)
8.
Установить телескопические короба воздуховода (Рис 4)
1.
Монтаж кожуха устройства
а) На стене нанести горизонтальную линию обозначающую середину кухонной плиты,
б) Приложить к стене вытяжку, установить её симметрически по линии, сохраняя при этом
расстояние между отверстиями и нагревательной панелью минимум 980 мм, предварительно
выровнять, обозначить на стене расстояние между монтажными отверстиями,
