кухонная вытяжка

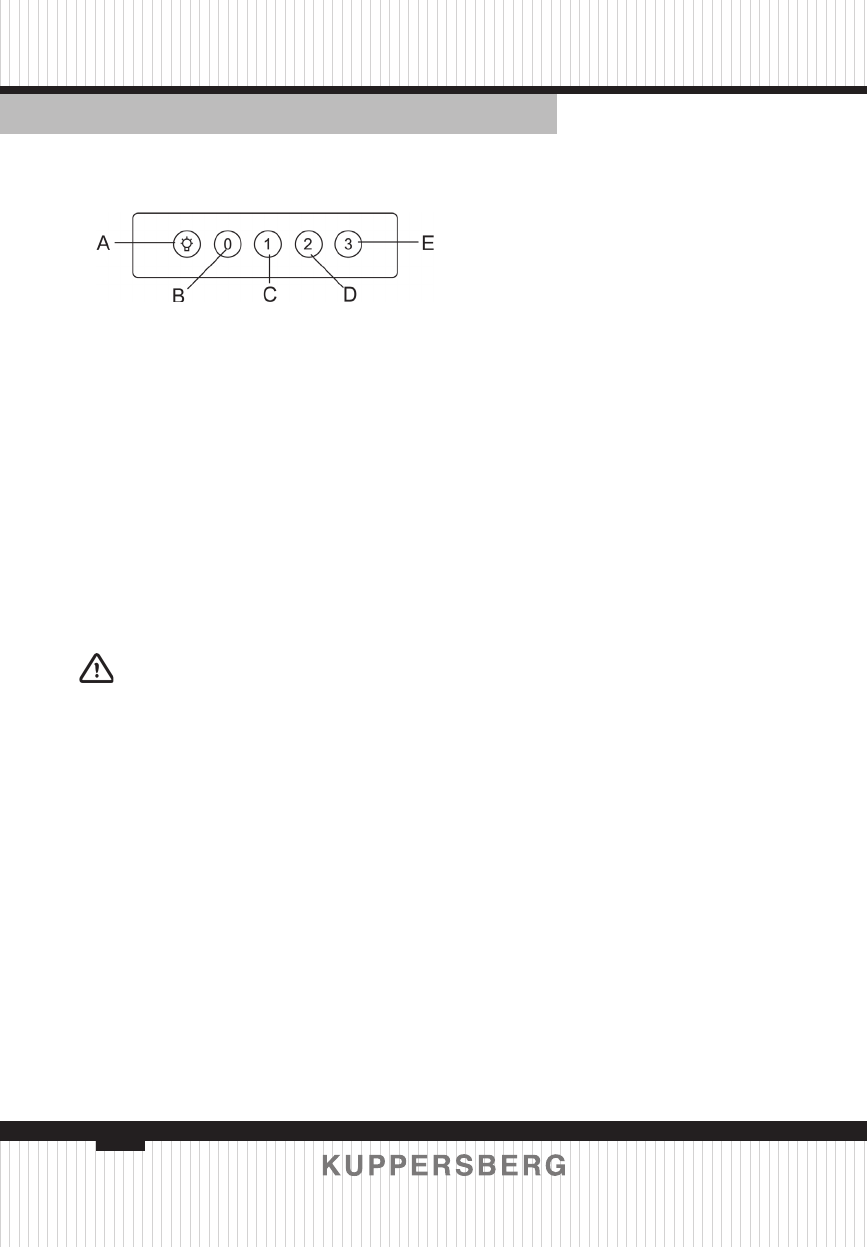

Механическое управление

(кнопки)

А – Кнопка «Освещение»
В – Кнопка «0»
С – Кнопка «1»
D – Кнопка «2»
E – Кнопка «3»

Кнопка  «Освещение»  –  Включение  /  Вы-
ключение освещения.
Кнопка «0» - Выключение мотора вытяжки.
Кнопка «1» - Скорость 1 вращения мотора
(начальный уровень).
Кнопка «2» - Скорость 2 вращения мотора.
Кнопка «3» - Скорость 3 вращения мотора.

лайте  отметку  карандашом  на  высо-

те  700+426=1126  мм  от  поверхности

плиты.  Через  эту  точку  проведите  на

стене  горизонтальную  линию.  На  этой

линии, справа и слева от точки пересе-

чения вертикальной и горизонтальной

линий, отмерьте по 100 мм и сделайте

отметки  карандашом.  Используя  6-мм

серло,  просверлите  по  этим  отметкам

отверстия.  В  получившиеся  отверстия

вставьте дюбеля, и закрепите крюки.

2. Установка декоративного кожуха

Проведите  на  стене  горизонталь-

ную  линию,  на  расстоянии  75  мм  от

потолка. На этой линии, справа и слева

от  точки  пересечения  с  вертикальной

линией, отмерьте по 50 мм и сделайте

отметки  карандашом.  По  этим  отмет-

кам  просверлите  отверстия,  в  которые

вставьте 8-мм дюбеля и завинтите 2,5-

мм шурупы, оставив их на 2 мм высту-

пающими из стены.

Шаг 1: Установка крюков

Шаг  2:  Установка  присоединитель-

ного кронштейна

Шаг 3: Установка корпуса

Шаг 4: Установка внешней части де-

коративного кожуха

Шаг  5: Установка  внутренней  части

декоративного кожуха

1- Ø8 дюбель

2- Присоединительный кронштейн

3- Крюк

4-  Внутренняя  часть  декоративного

кожуха

5- Внешняя часть декоративного ко-

жуха

6- Корпус воздухоочистителя

7- Втулка-адаптер
8- Ø2,5 шуруп

РА З Д Е Л 5.

Монтаж и размеры

Пожалуйста,  распакуйте  и  внима-

тельно осмотрите прибор! Перед нача-

лом  монтажа  необходимо  убедиться  в

отсутствии видимых повреждений, свя-

занных с транспортировкой вытяжки. В

случае обнаружения подобных дефек-

тов,  дальнейшая  установка  и  подклю-

чение прибора к сети запрещены!

1.  Для  установки  воздухоочисти-

теля  над  плитой,  проведите  на  стене

вертикальную  линию  от  центра  плиты

вертикально  к  потолку.  Для  соблюде-

ния  правил  безопасности,  расстояние

между  варочной  поверхностью  воз-

духоочистителя  должно  составлять

700  мм.  Соответственно,  на  проведен-

ной  вами  вертикальной  линии,  сде-
