кухонная вытяжка

А – Включение / Выключение мотора вытяж-

ки.

В  –  Снижение  скорости  вращения  мотора

(снижение мощности всасывания).

С –  Увеличение  скорости  вращения  мотора

(увеличение мощности всасывания).

D – При нажатии на Таймер, мотор будет ав-

томатически  выключен  через  15  минут.  Для  ак-

тивации этой функции, нажмите и удерживайте в

течение 3 секунд. Таймер (уровень скорости вра-

щения на дисплее начинает мигать). Для отмены

– однократное нажатие на Таймер.

E – Включение / Выключение освещения.

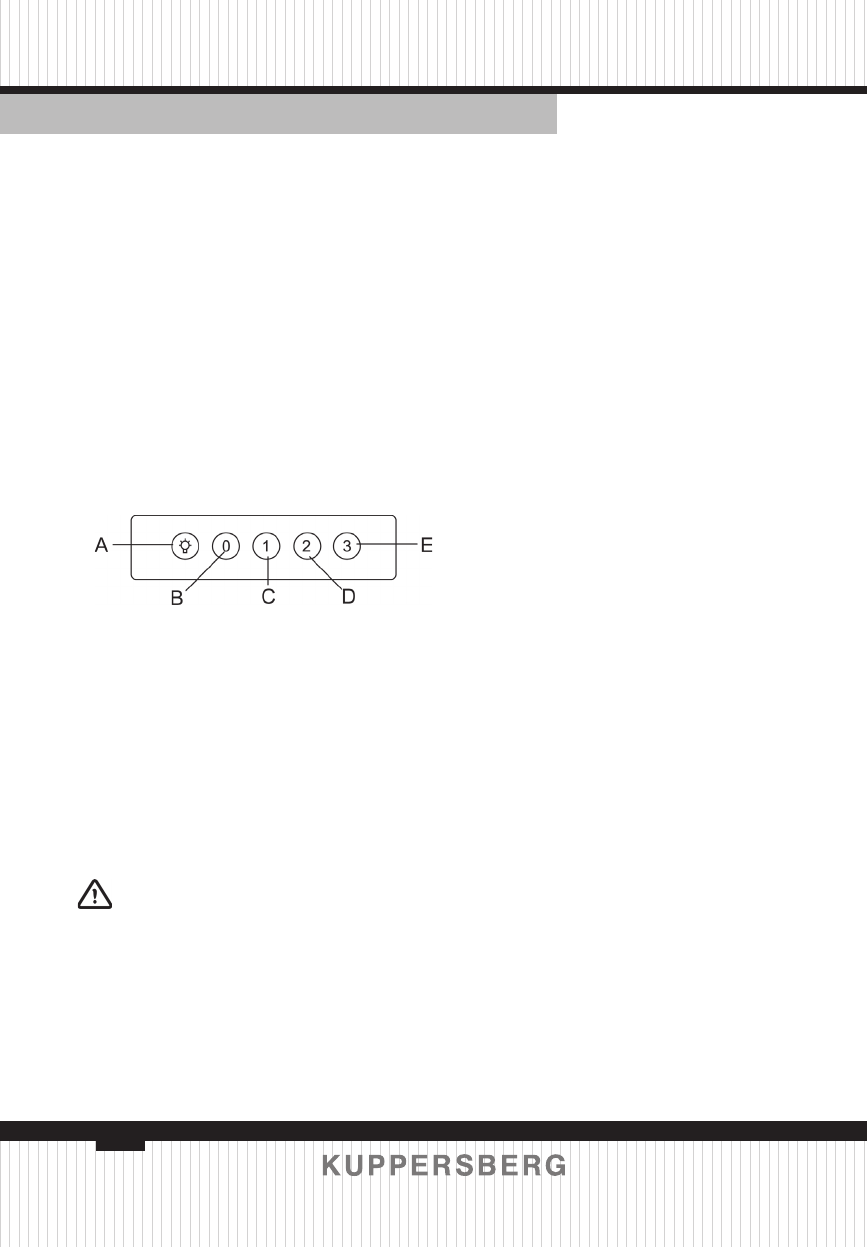

Механическое управление

(кнопки)

А – Кнопка «Освещение»

В – Кнопка «0»

С – Кнопка «1»

D – Кнопка «2»

E – Кнопка «3»
Кнопка «Освещение» – Включение / Выклю-

чение освещения.

Кнопка «0» - Выключение мотора вытяжки.

Кнопка  «1»  -  Скорость  1  вращения  мотора

(начальный уровень).

Кнопка «2» - Скорость 2 вращения мотора.

Кнопка «3» - Скорость 3 вращения мотора.

1.  Для  установки  воздухоочистителя

над  плитой,

  проведите  на  стене  верти-

кальную  линию  от  центра  плиты  верти-

кально к потолку. Для соблюдения правил

безопасности,  расстояние  между  вароч-

ной  поверхностью  воздухоочистителя

должно составлять 700 мм. Соответствен-

но,  на  проведенной  вами  вертикальной

линии,  сделайте  отметку  карандашом  на

высоте  700+426=1126  мм  от  поверхно-

сти  плиты.  Через  эту  точку  проведите  на

стене горизонтальную линию. На этой ли-

нии, справа и слева от точки пересечения

вертикальной  и  горизонтальной  линий,

отмерьте  по  100  мм  и  сделайте  отметки

карандашом. Используя 6-мм серло, про-

сверлите  по  этим  отметкам  отверстия.  В

получившиеся  отверстия  вставьте  дюбе-

ля, и закрепите крюки.

2. Установка декоративного кожуха

Проведите  на  стене  горизонтальную

линию,  на  расстоянии  75  мм  от  потолка.

На  этой  линии,  справа  и  слева  от  точки

пересечения  с  вертикальной  линией,  от-

мерьте  по  50  мм  и  сделайте  отметки  ка-

рандашом.  По  этим  отметкам  просвер-

лите  отверстия,  в  которые  вставьте  8-мм

дюбеля и завинтите 2,5-мм шурупы, оста-

вив их на 2 мм выступающими из стены.

Шаг 1: Установка крюков

Шаг 2: Установка присоединительного

кронштейна

Шаг 3: Установка корпуса

Шаг 4: Установка внешней части деко-

ративного кожуха

Шаг 5: Установка внутренней части де-

коративного кожуха

1- Ø

8 дюбель

2- Присоединительный кронштейн

3- Крюк

4-  Внутренняя  часть  декоративного

кожуха

5-  Внешняя  часть  декоративного  ко-

жуха

6- Корпус воздухоочистителя

7- Втулка-адаптер

8- Ø

2,5 шуруп

РА З Д Е Л 5.

Монтаж и размеры

Пожалуйста, распакуйте и вниматель-

но  осмотрите  прибор!  Перед  началом

монтажа  необходимо  убедиться  в  отсут-

ствии  видимых  повреждений,  связанных

с  транспортировкой  вытяжки.  В  случае

обнаружения  подобных  дефектов,  даль-

нейшая установка и подключение прибо-

ра к сети запрещены!
