9

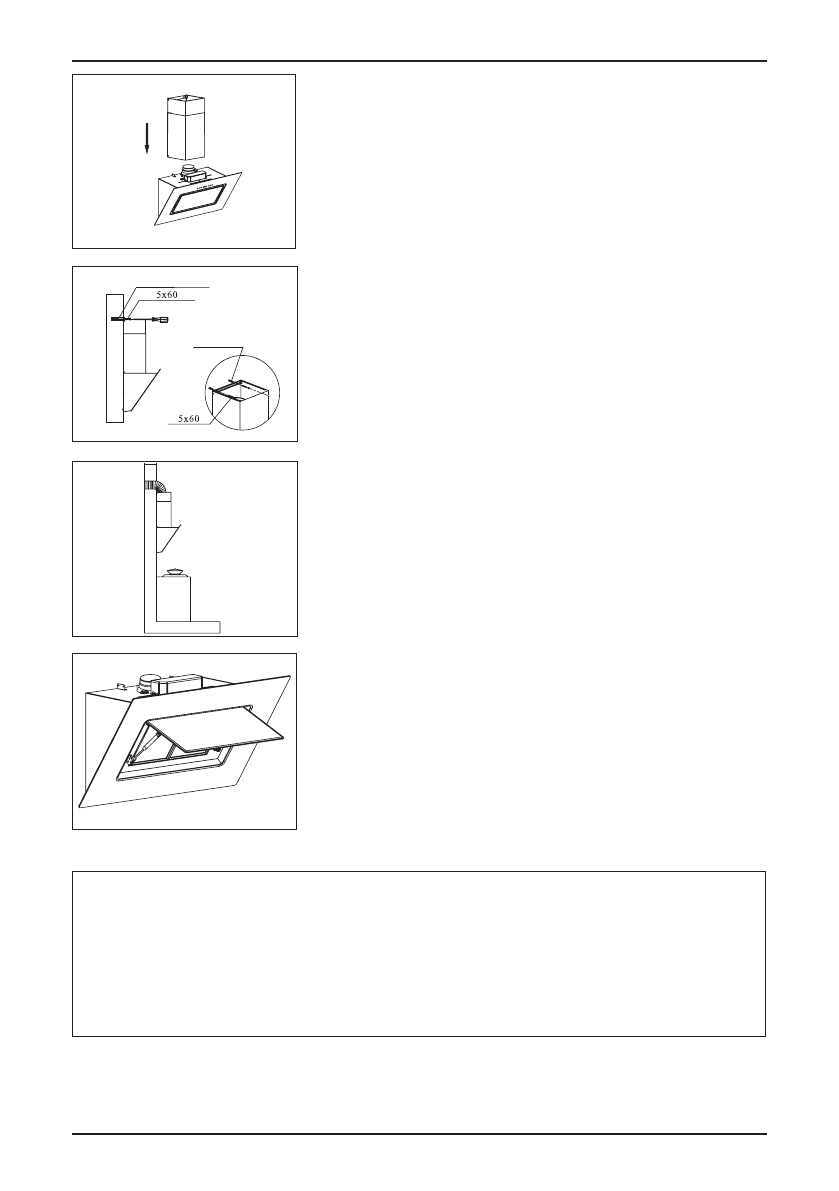

Шаг 6:
Соедините отверстия внешней части короба с корпусом вытяжки,
закрепите внешнюю часть короба на корпусе, с помощью 8 винтов
М4 х 10. Направление показано на рисунке.
Шаг 7:
Подвесьте вытяжку на саморезы (A, B, C, D), выровняйте её по гори-
зонту и затяните саморезы отверткой.
Шаг 8:
Выдвиньте внутреннюю часть короба на высоту саморезов (Шаг
1), подвесьте короб на саморезы за фиксирующую скобу. По от-
верстиям скобы отметить и просверлить 2 отверстия диаметром
8 мм и глубиной 75~85 мм. Выровнять фиксирующую скобу с
отверстиями и затянуть саморезами 5х60.
Шаг 9:
Выведите выходную трубу вытяжки наружу. Изгиб выходной тру-
бы должен составлять 90°.
Дюбель
Саморез
Дюбель
Саморез
Производитель обращает Ваше внимание на то, что не несет ответственности за непосредствен-
ное или косвенное причинение ущерба, вызванное неправильным встраиванием или подклю-
чением прибора.
Производитель также не несет ответственности за ущерб, причиной которого стало отсутствую-
щее или оборванное защитное соединение на месте монтажа (например, в случае поражения
электротоком).
