8

П О Р Я ДО К УС ТА Н О В К И

П Р Е ДУ П Р Е Ж Д Е Н И Е П О Б Е З О П АС Н О С Т И

В Ы Т Я Ж К А М ОЖ Е Т И М Е Т Ь О С Т Р Ы Е К РА Я; П Р И Д Е М О Н ТА Ж Е, УС ТА Н О В К Е, Ч И С Т К Е

И Л И О Б С Л У Ж И В А Н И И Л Ю Б Ы Х КО М П О Н Е Н ТО В П О Л Ь З У Й Т Е С Ь П Е Р Ч АТ К А М И.

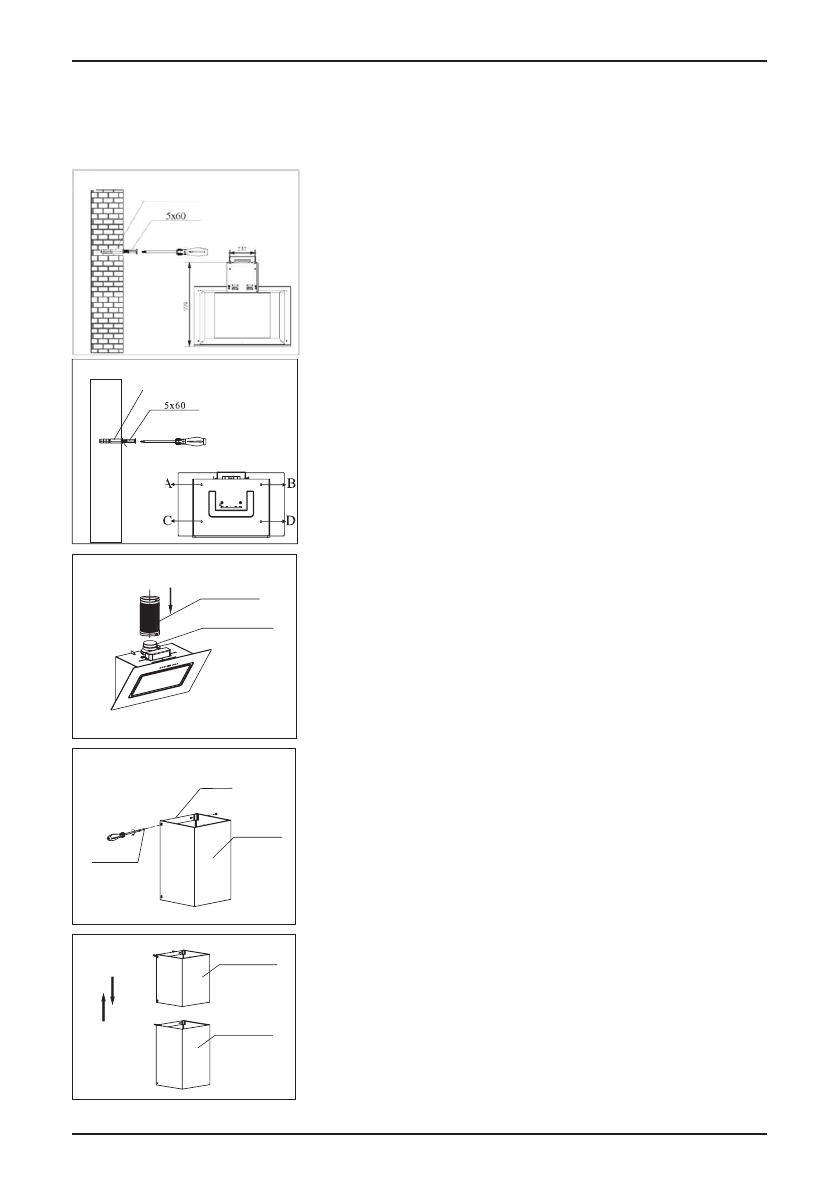

Шаг 1:

Просверлите в стене на одном уровне 2 отверстия диаметром 8 мм

и глубиной 75~85 мм. Вставьте в отверстия 2 дюбеля. Затяните 2 са-

мореза 5х60 мм, в дюбели таким образом, чтобы расстояние между

стеной и головкой самореза составляло 5 мм.

Шаг 2:

Наметьте на стене 4 точки (A, B, C, D) и просверлите отверстия диа-

метром 8 мм и глубиной 75~85 мм. Вставьте в отверстия 4 дюбеля.

Затяните 4 самореза 5х60 мм, в дюбели, оставив расстояние между

стеной и головкой самореза в 5 мм.

Шаг 3:

Извлеките  вытяжку  из  коробки  и  аккуратно  поставьте  на  горизон-

тальный рабочий стол. Установите выходную трубу 120 мм к выход-

ному патрубку и убедитесь, что она плотно присоединена.

Шаг 4:

Прикрепите  фиксирующую  скобу  к  внутреннему  телескопиче-

скому коробу винтами М4.

Шаг 5:

Вставьте внутреннюю часть телескопического короба во внешнюю.

Дюбель

Саморез

Дюбель

Саморез

Винт М4

Выходной патрубок

Фиксирующая скоба

Выходная труба

 120мм

Внутренняя
часть теле-
скопического
короба

Внутренняя

часть теле-

скопического

короба

Внешняя

часть теле-

скопического

короба
