anslutningsflänsen.

 VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören  och  utloppsöppningarna  i  väggen  med  vilka  fläkten
skall  anslutas  bör  ha  samma  diameter  som  luftutsläppet

(anslutningsflänsen).
I  det  fall  man  använder  rör  och  utloppsöppningar  i  väggen

med  mindre  diameter  medför  detta  en  lägre  utblåsprestanda
och en drastisk förhöjning av bullernivån.

Vi  avsäger  oss  därför  allt  ansvar  gällande  denna  typ  av
problem.

!

Använd ett så kort rör som möjligt.

!

Röret skall vara så rakt som möjligt (högsta tillåtna vinkel

på böjarna 90°).

!

Undvik stora skillnader i rörets tvärsnittsarea.

 Filtrerande version

Den utsugna luften avfettas och befrias från odörer innan den
leds ut i lokalen igen. När fläkten används med denna version

är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Montering

Denna typ av fläkt skall vara infälld i ett köksskåp eller  annan
typ av stödstruktur.

Innan installationen påbörjas:

•

Kontrollera att den införskaffade produktens dimensioner

är lämpliga för installationsplatsen.

•

Ta  ur  det/de  aktiva  kolfiltret/n  om  sådana  är

medlevererade (se även den härför gällande paragrafen).
Denna  /dessa  monteras  tillbaka  endast  om  fläkten  skall

användas som filterversion.

•

Kontrollera  att  inget    bifogat  material  (till  exempel  påsar

med  skruvar,  garantihandlingar  etc.)  har  placerats  inne  i
fläkten (av transportskäl), avlägsna eventuellt och spar.

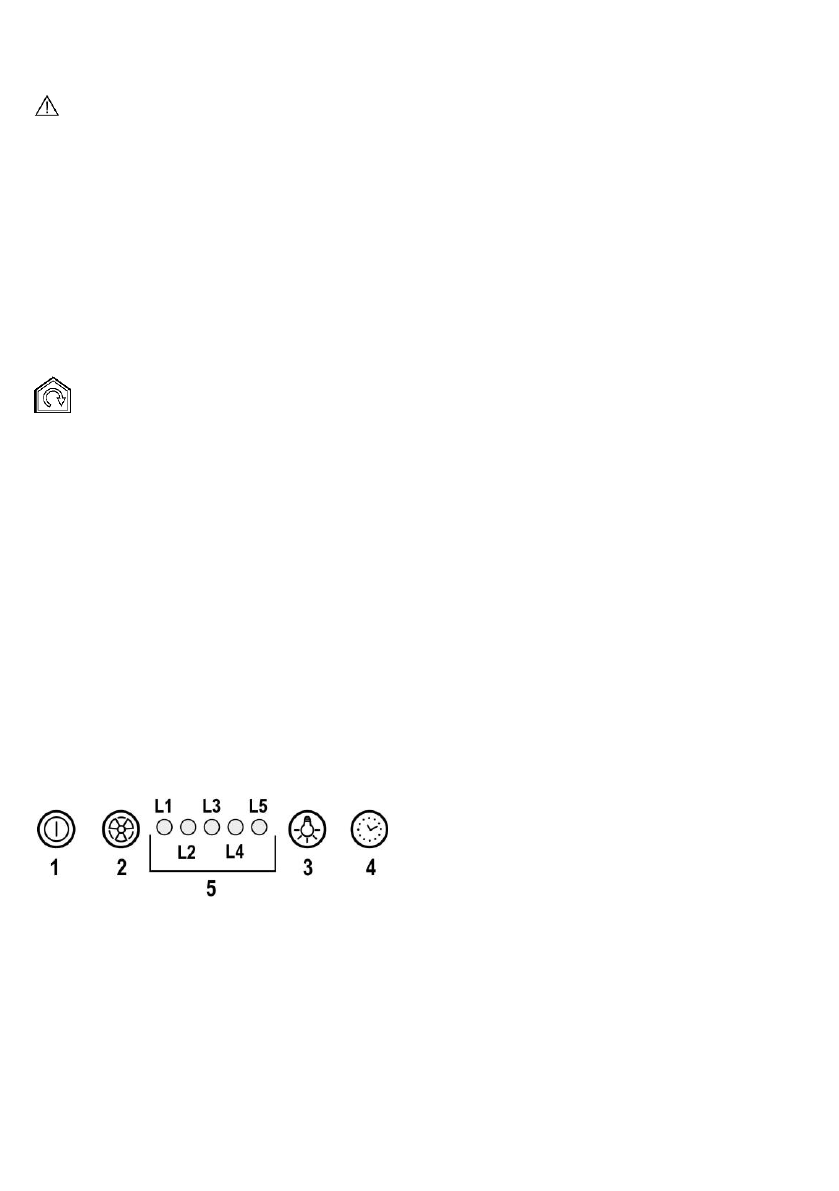

Funktion

1  ON/OFF motor

När knappen trycks ned startar fläkten med hastighet 1.

När  knappen  trycks  ned  samtidigt  som  fläkten  är  i
funktion övergår den till OFF-status.

2  Hastighetsökning

När  knappen  trycks  ned  övergår  fläkten  från  OFF-status

till hastighet 1.
När  knappen  trycks  ned  (fläkten  i  ON-status)  höjs

motorhastigheten från hastighet 1 till intensivhastigheten
Varje hastighet motsvaras av en tänd lysdiod.

Hastighet 1 lysdiod

L1

Hastighet 2 lysdiod

L2

Hastighet 3 lysdiod

L3

Intensivhastighet lysdiod L4 (blinkande)

Intensivhastigheten

är

tidsbegränsad.

Standardfunktionstiden  är    5  min.,  varefter  fläkten

övergår till hastighet 2.
För  att  avaktivera  funktionen  innan  tiden  förflutit  trycker

man  på  tangent  2,  fläkten  övergår  till  hastighet  1,  om
tangent 1 trycks ned stängs fläkten av.

3  ON/OFF belysning
4  Tidsbegränsning av hastighet

5  Indikator för funktionsstatus

Tidsbegränsning av hastighet

Tidsbegränsningen av hastigheterna aktiveras genom att man
trycker ned tangent

4

, när tiden förflutit slås fläkten av.

Tidsbegränsningen fungerar på följande sätt:

Hastighet 1 - 20 minuter (lysdiod

L1

 blinkar)

Hastighet 2 - 15 minuter (lysdiod

L2

 blinkar)

Hastighet 3 - 10 minuter (lysdiod

L3

 blinkar)

Intensivhastighet - 5 minuter (lysdiod

L4

 blinkar)

Om  man  i  samband  med  den  tidsbegränsade  funktionen

trycker  ned  tangent

1

  slås  fläkten  av,  när  tangent

2

  eller

4

trycks ner återgår fläkten till den tidigare inställda hastigheten.

Signal för fettfilter

Efter 40 funktionstimmar tänds lysdioden

L5

.

När  denna  signal  aktiveras  kräver  det  installerade  fettfiltret

rengöring.
Återställ  signalen  genom  att  hålla  tangent

1

  nedtryckt  i  3

sekunder.

Signal för kolfilter

Efter 160 funktionstimmar börjar lysdioden

L5

 att blinka.

När denna signal aktiveras skall det installerade kolfiltret bytas
ut.

Återställ  signalen  genom  att  hålla  tangent

1

  nedtryckt  i  3

sekunder.

I  det  fall  båda  filtersignalerna  har  aktiverats  samtidigt  växlar
lysdioden

L5

 mellan att lysa med fast sken i 3 sekunder  och

blinka 3 gånger.
Återställningen  sker  genom  att  man  utför  ovan  beskrivna

procedur 2 gånger.
Första  gången  återställs  fettfiltrets  signal,  andra  gången

återställs kolfiltrets signal.
Kolfiltrets signal är inte aktiverad med standardfunktionen.

I det fall fläkten skall användas som filterversion är det därför
nödvändigt att aktivera kolfiltrets signal.

Aktivering av kolfiltrets signal:

Stäng  av  fläkten  (OFF)  och  håll  tangenterna

1

  och  4

nedtryckta samtidigt under 3 sekunder.

Lysdioderna

L1

 och

L2

 blinkar i 5 sekunder.

Avaktivering av kolfiltrets signal:

Stäng  av  fläkten  (OFF)  och  håll    tangenterna

1

  och

4

nedstry

ckta samtidigt under 3 sekunder”.

Lysdioden

L1

blinkar i 2 sekunder”.
