12

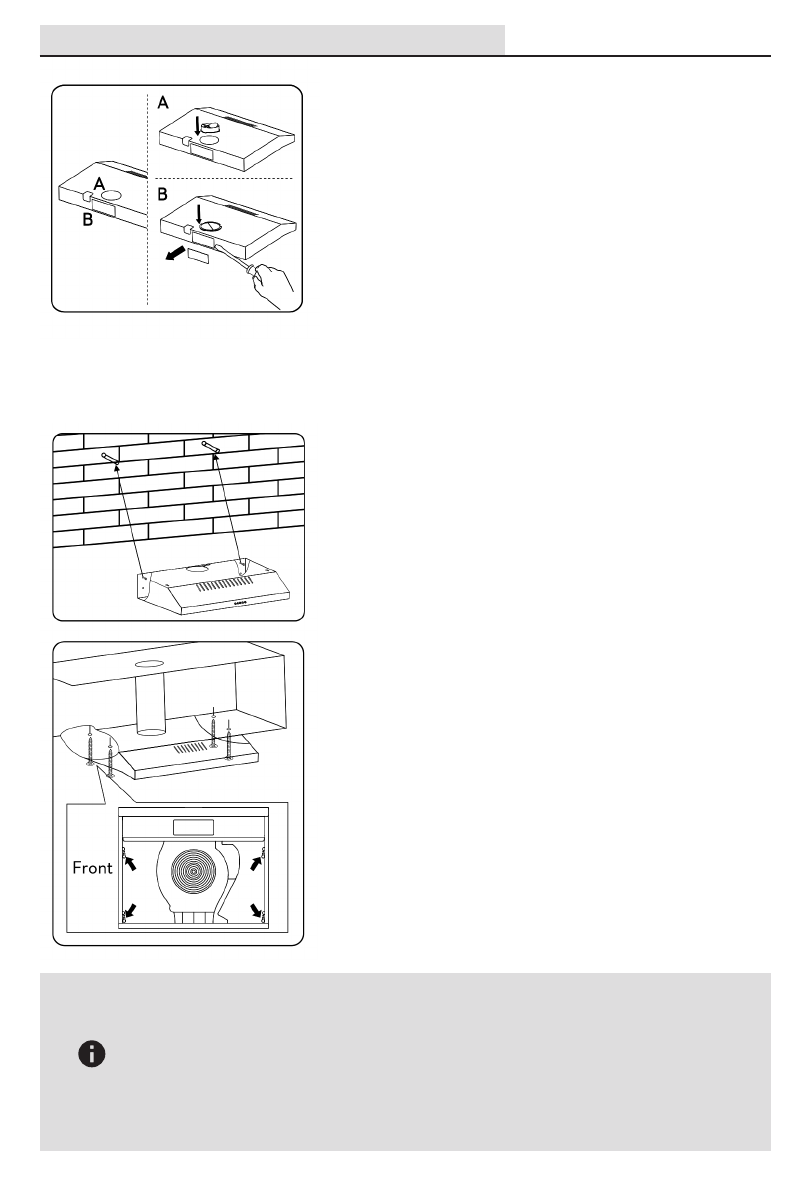

УСТАНОВК А ПЛОСКОЙ ВЫТЯЖКИ

Два способа вентиляции (А и Б)
Вертикальная приточно-вытяжная венти

-

ляция:
Метод А:

 соедините воздуховод 120 мм

с верхним вентиляционным отверстием тон

-

кой вытяжки.

Метод Б:

 закройте верхнее вентиляционное

отверстие плоской вытяжки прилагаемой в
комплекте крышкой и снимите заднюю ква

-

дратную металлическую пластину с помо

-

щью инструмента.

Два способа установки (A и Б)
Способ А (настенный монтаж):

Измерьте расстояние между крепёжными
отверстиями в задней части вытяжки, пере

-

несите разметку на стену и просверлите два
отверстия по 8 мм на стене и закрепите в них
два самореза 4 х 30 мм с помощью пластико

-

вых дюбелей.
Установите вытяжку на саморезы.
Установите односторонний клапан на вытяж

-

ку, чтобы закончить установку.

Метод Б (установка в шкаф):

Просверлите 4 отверстия диаметром 6 мм.
В нижней части шкафчика. Прикрепите вы

-

тяжку на 4 самореза с винтами.

Важно

1.

Выдвижная труба является дополнительным аксессуа

-

ром, не входящим в комплект поставки.

2.

Снимите защитную пленку перед установкой.

3.

Существует 2 способа вентиляции, включая горизонталь

-

ную вентиляцию и вертикальную вентиляцию. Пожалуйста,

обратите внимание на способ вентиляции при монтаже.
