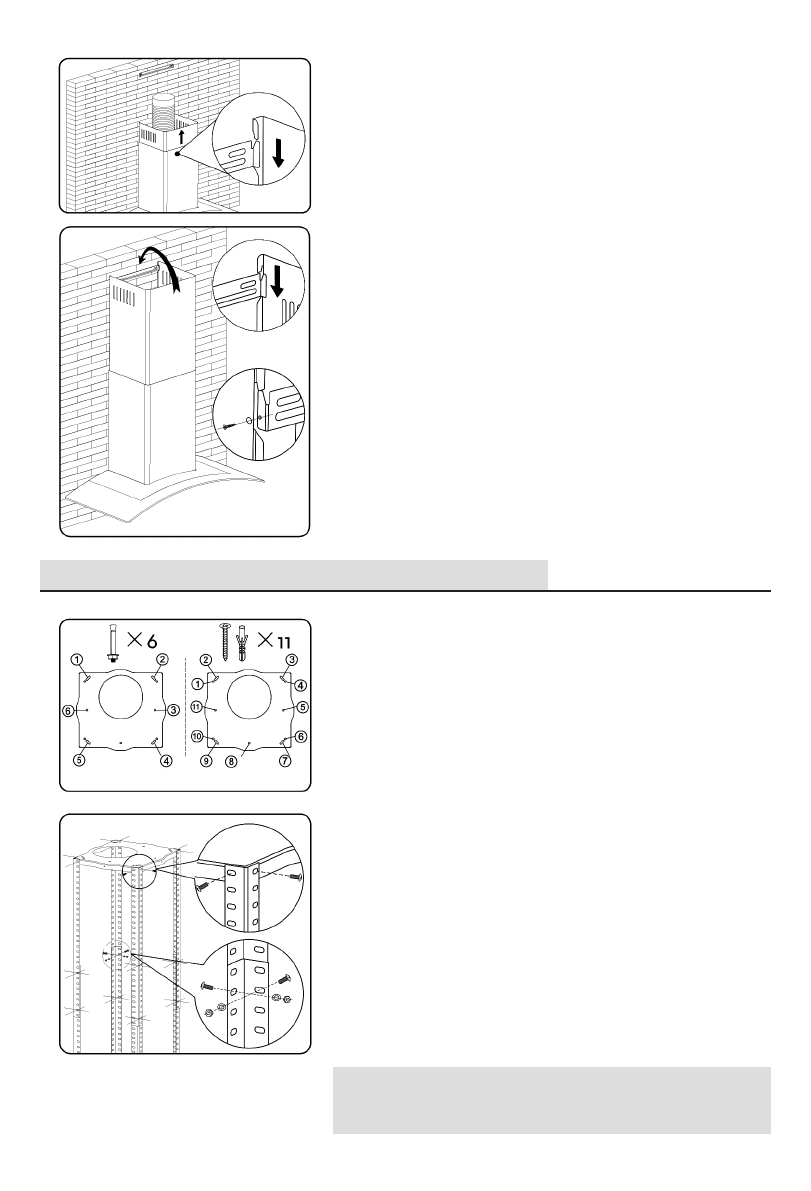

Поместите верхнюю часть телескопического
короба в нижнюю часть, затем вытяните её
вверх до требуемой высоты.

Существует 2 способа установки крышки
телескопического короба. Посмотрите, как
это сделано на прилагаемых рисунках для
справки.
1. Просверлив 2 отверстия и закрепив крон

-

штейн, повесьте крышку телескопического
короба, совместив оба боковых замка (рис. 1).
2. После сверления 2 отверстий и фиксации
кронштейна установите крышку телескопиче

-

ского короба, зафиксировав ее 2 винтами в
обоих боковых отверстиях (см. рис. 2).

 УСТАНОВК А ОСТРОВНОЙ ВЫТЯЖКИ

Установите подвесную пластину на потолке,
а затем отметьте положение отверстий для
винтов. Подвесная плита должна быть на

-

дежно закреплена на потолке посредством:
(1) 6 анкерных болтов для цементного потолка и
(2) 11 саморезов 4х3O мм. для деревянного
потолка.

Закрепите угловые пластины на монтажной
плите с помощью винтов 8 х (5 х 10 мм.).
Удлините угловые пластины до требуемой
высоты, а затем зафиксируйте их в нужном
положении с помощью винтов 16 х (5х10 мм.)
и гаек с металлическими шайбами.

ВАЖНО: Угловые пластины должны

иметь перекрытие не менее 100 мм.

(рис. 1)

(рис. 2)

(3 винта по 10 мм)

Эта сторона обращена к выключателю.
