7
MOНТАЖ
Режим поглощения запахов - (очистка воздуха с применением угольного фильтра)
При данном режиме работы в вытяжке должны быть
установлены угольные запахоулавливающие фильтры
(Рис. 5) и воздуховод с внутренним диаметром 120 мм.
Все кухонные испарения очищаются, проходя через
угольные фильтры, установленные на решетках
электромоторов, и затем подаются обратно в помещение
через выходную трубу в верхней части подвесного шкафа.
Этот вариант очистки воздуха применяется в том случае,
если на кухне нет возможности обеспечить отток воздуха
наружу.
Кухонная вытяжка, работающую в режиме поглощения запахов, устанавливается следующим
образом:
•
открыть обе части жироулавливающего фильтра (Рис.1 поз. 4),
•
с помощью шаблона, приложенного к инструкции, в нижней полке подвесного
шкафа вырезать отверстие диаметром 130 мм под воздуховод, отводящий
отработанный воздух, и просверлить отверстия под шурупы, крепящие
вытяжку (Рис. 3),
•
вырезать еще одно отверстие диаметром 130 мм в верхней части шкафа
под трубу, подающую воздух обратно в помещение,
•
установить переходной фланец на выходное отверстие кухонной вытяжки
(Рис. 2),
•
прикрепить вытяжку к шкафу при помощи 4 шурупов, входящих в монтажный
комплект,
Внимание: если глубина шкафа больше глубины кухонной вытяжки, то на
задней стенке вытяжки двумя маленькими
шурупчиками, входящими в монтажный
комплект, прикрепляется маскировочная
планка для маскировки зазора между задней
стенкой вытяжки и стенкой шкафа,
•
надеть один конец воздуховода на
переходной фланец, а второй вывести в
отверстие в верхней части шкафа (конец
воздуховода должен находиться над
подвесным шкафом и должен быть
направлен на кухню, а не на потолок).
•

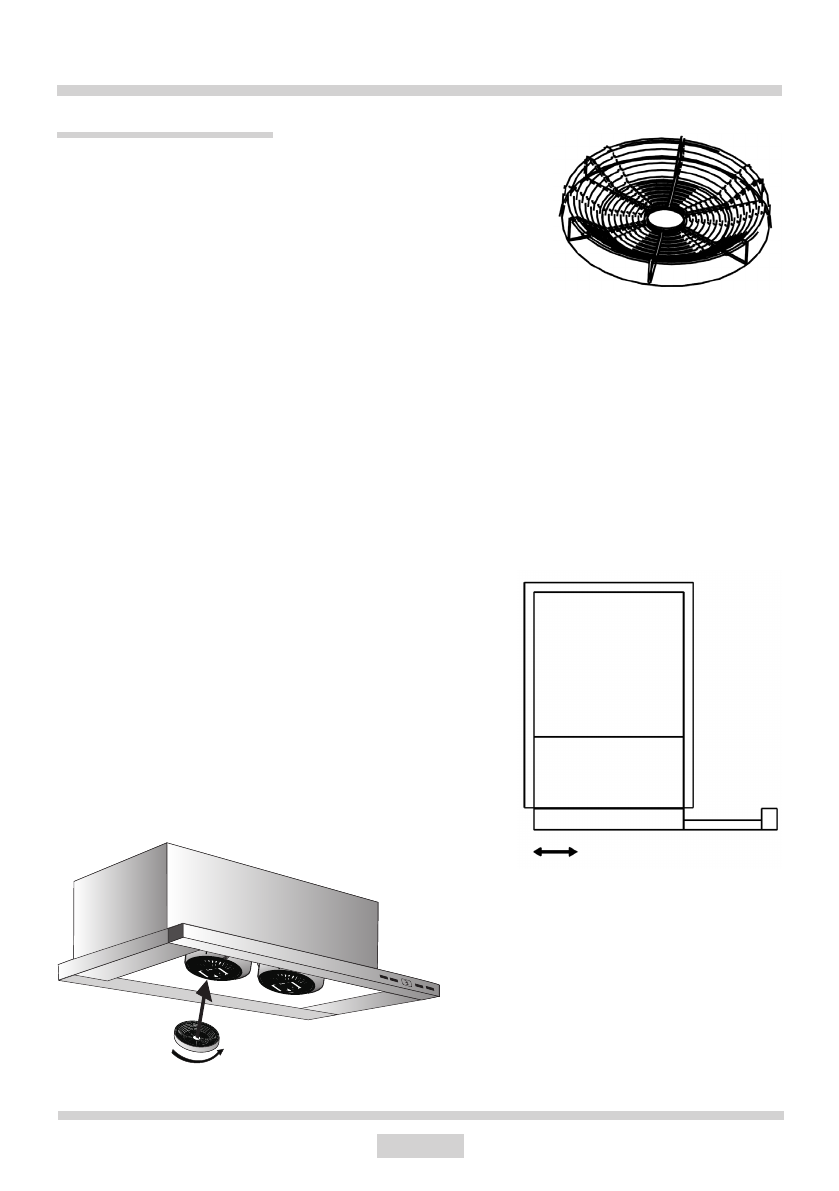

полностью выдвинуть переднюю панель
(Рис. 6a), установить угольные фильтры
внутри корпуса вытяжки и закрепить на
входных решетках моторов (Рис 6b).
•
установить алюминиевые жироулавливающие
фильтры на место.
Рис.6a
Rys.6b
Рис.5
