MOНТАЖ
Режим отвода воздуха наружу
Если предполагается, что вытяжка будет работать в
режиме отвода воздуха, то необходимо приобрести в
специализированном магазине гибкий или пластиковый
шланг с внутренним диаметром 120 мм. Кухонная
вытяжка выбрасывает загрязненный кухонный воздух
из помещения наружу при посредстве специального
воздуховода, один конец которого нужно одеть на
переходной фланец (Рис. 2), а второй конец вывести в
вентиляционное отверстие в стене.
Кухонная вытяжка, работающая в режиме отвода воздуха,
устанавливается следующим образом:

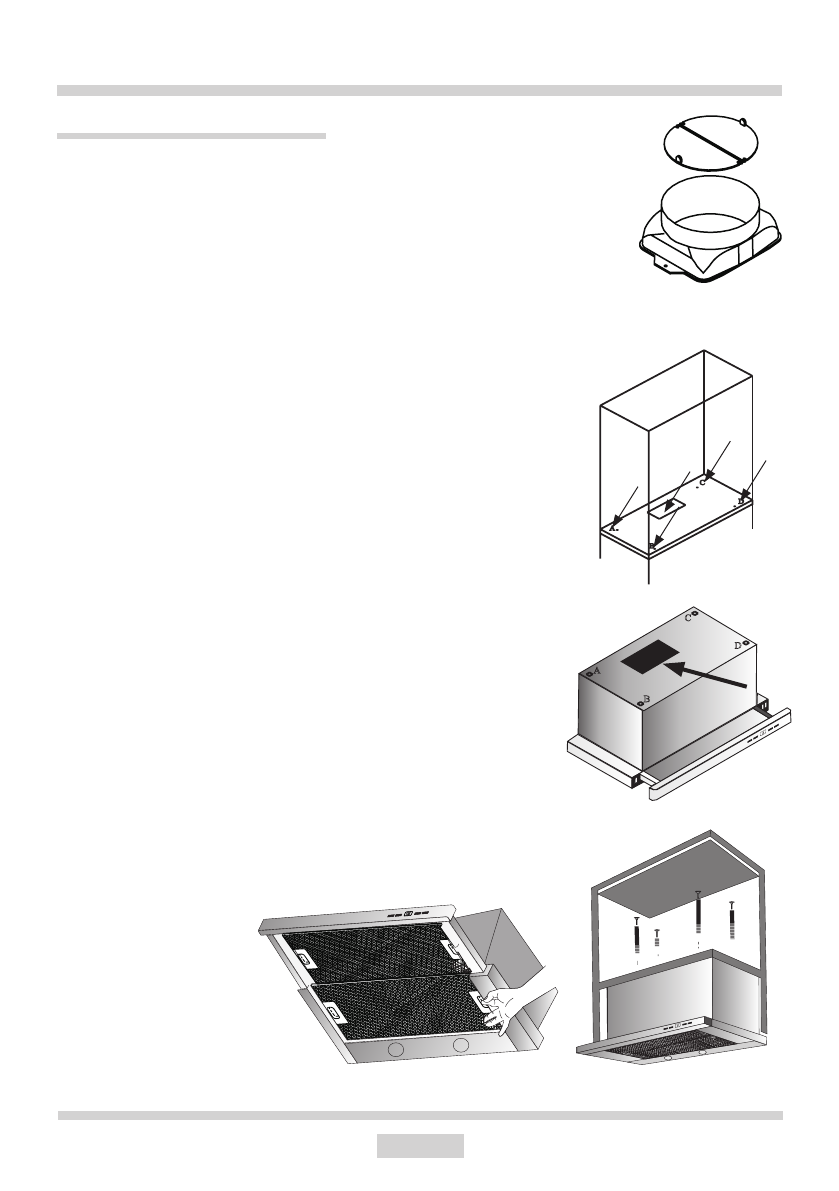

• открыть обе части жироулавливающего фильтра (Рис.1
поз. 3),
• с помощью шаблона, приложенного к инструкции, в
нижней полке подвесного шкафа вырезать отверстие
диаметром 130 мм под воздуховод, отводящий
отработанный воздух, и просверлить отверстия под
шурупы, крепящие вытяжку (Рис. 4a),
• установить переходной фланец на выходное отверстие
кухонной вытяжки (Рис. 4b),
прикрепить вытяжку к шкафу при помощи 4d шурупов,
входящих в монтажный комплект, Внимание: если
глубина шкафа больше глубины кухонной вытяжки, то на
задней стенке вытяжки двумя маленькими шурупчиками,
входящими в монтажный комплект, прикрепляется
маскировочная планка для маскировки зазора между
задней стенкой вытяжки и стенкой шкафа,
надеть один конец воздуховода на переходной фланец,
а второй вывести в вентиляционное отверстие; если
вентиляционное отверстие располагается над подвесным
шкафом, то в этом случае в верхней части шкафа
необходимо вырезать второе отверстие диаметром
130 мм под трубу воздуховода. С целью повышения
производительности кухонной вытяжки воздуховод
должен быть как можно короче, максимальный угол
изгиба воздуховода не должен превышать 90°. На
горизонтальных участках труба воздуховода должна
располагаться с небольшим наклоном (oк. 10%) вверх,
чтобы отработанный воздух можно было вывести без
помех наружу.
• установить алюминиевые жироулавливающие фильтры
на место.
Rys.3
A
B
C
D
A
C
D
B
Rys.4a
Rys.4b
Rys.4c
Rys.4d
