7
7.

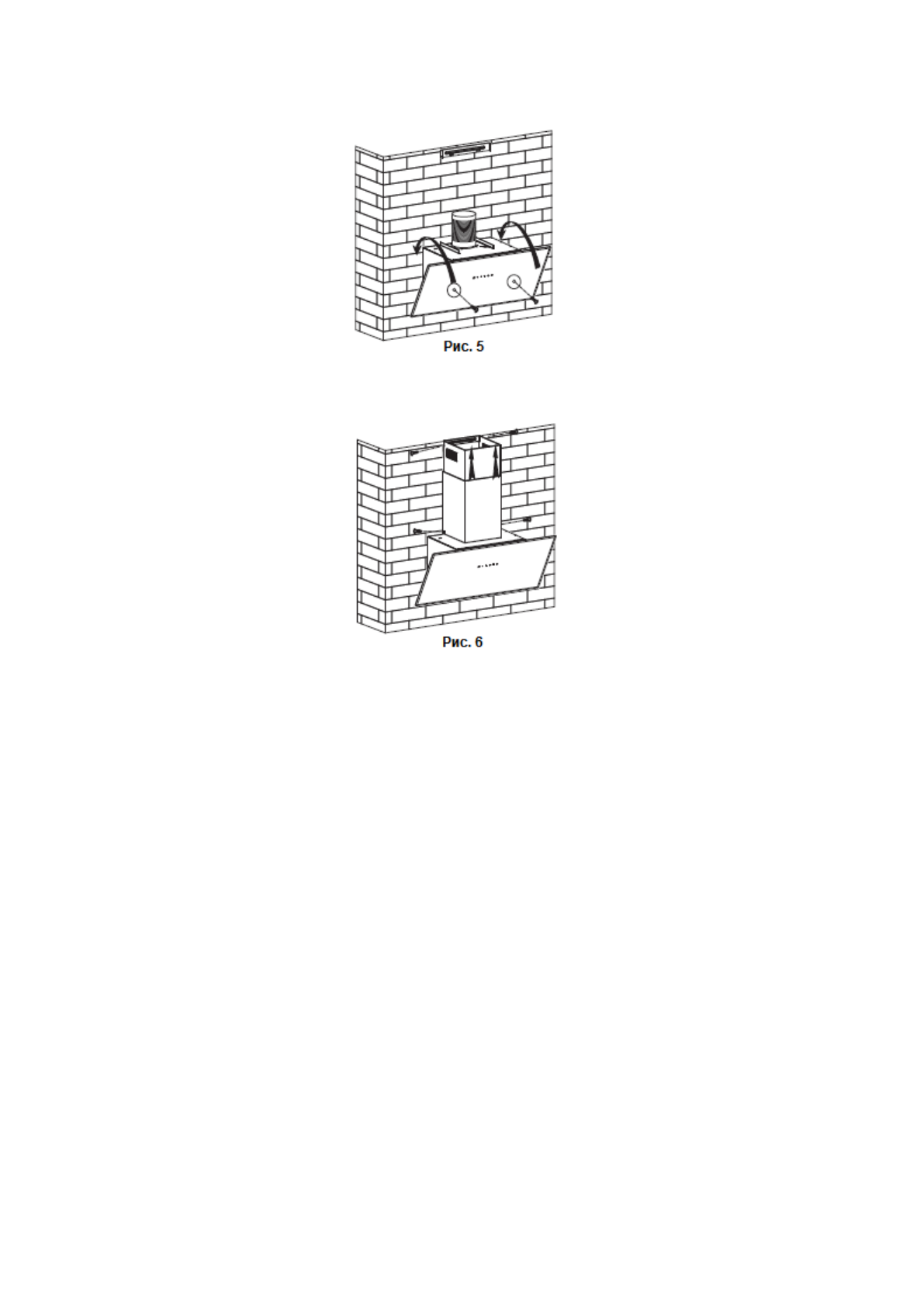

Подвесьте прибор на стене, выровняйте его, закрепите с помощью двух предохранительных
винтов ST4*30 мм. Примечание: На задней стороне корпуса расположены два предохранитель-
ных вентиляционных отверстия диаметром 6 мм. См. рис. 5.
8.
Отрегулируйте высоту выступа внутреннего короба и закрепите его с помощью двух винтов
ST4*8 мм. См. рис. 6.
Советы по монтажу вентиляционных каналов
Для оптимального отведения воздуха необходимо неукоснительно соблюдать следующие правила:
Вентиляционные каналы должны быть короткими и прямыми
Запрещается уменьшать или перекрывать вентиляционные каналы
С целью уменьшения потери давления при использовании гибких каналов они должны быть уста-
новлены в натянутом положении
Несоблюдение этих требований приведет к ухудшению производительности и увеличению уровня
шума, издаваемого прибором.
Работы по монтажу должны выполняться компетентным лицом или квалифицированным электри-
ком.
Запрещается подсоединять воздуховоды вытяжки к уже существующей системе вентиляции, ко-
торая используется другими приборами, например, обогревателями, газовыми приборами, нагре-
вателями воздуха.
Изгибы в местах соединения вентиляционных труб не должны быть острее 120°. Труба должна
быть расположена в горизонтальном или ином направлении. Труба должна подниматься от
начальной точки и направляться до стены с отверстием наружу.
После завершения монтажных работы убедитесь, что вытяжка выровнена надлежащим образом,
чтобы не допустить скапливания жира в одном из краев.
