6
2.

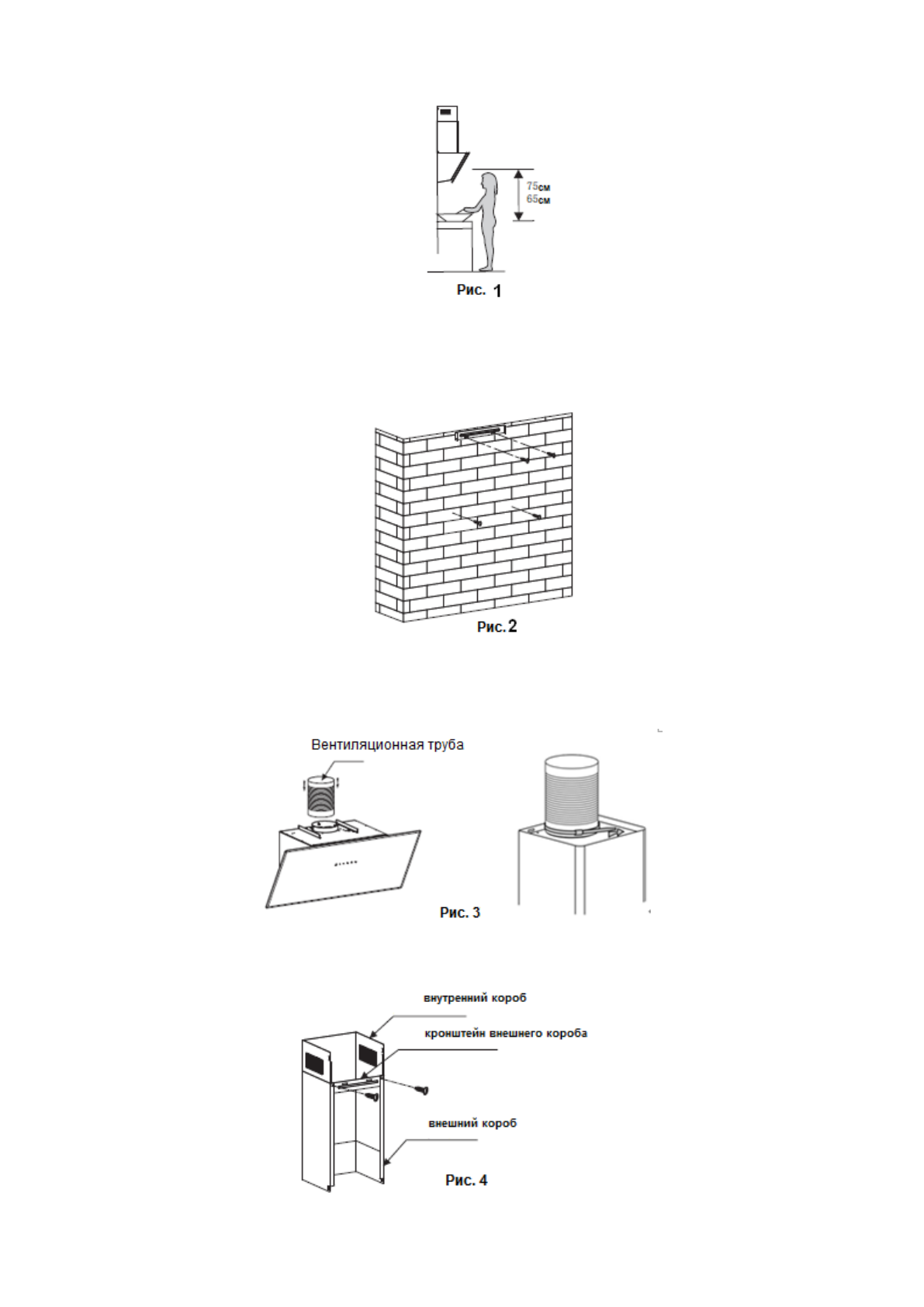

Для достижения наилучшей производительности вытяжка должна располагаться на расстоя-
нии 65~75 см над варочной поверхностью.
3.
После определения нужной высоты расположения вытяжки, отмерьте местоположение отвер-
стий для крепления прибора и кронштейна внутреннего короба. Просверлите 4 отверстия
Ø 8:
2
для крепления кронштейна внутреннего короба и 2 отверстия для крепления корпуса. Сле-
дите, чтобы прибор был выровнен в горизонтальной плоскости. Место крепления кронштейна
внутреннего короба — самая высокая точка вытяжки. См. рис. 2.
4.
С помощью дюбелей закрутите 4 х 30 мм винта в стену, затем с помощью двух винтов
4 мм х 40 мм закрепите кронштейн внутреннего короба на стене. См. рис. 2.
5.
Установите вентиляционную трубу. С помощью хомута закрепите вентиляционную трубу на
обратном клапане. См. рис. 3.
6.
Установите кронштейн внешнего короба на свое место при помощи двух винтов ST4*8 мм.
Внутренний короб должен свободно двигаться по вертикали. См. рис. 4.
