4601.00.0.000 РЭ

6

6.3  Шкафчик  для  встраивания  воздухоочистителя  должен  иметь  полость  с  вырезом  в

верхней панели (рис. 5).

6.4  Предусмотрено два варианта крепления воздухоочистителя:

а) К стене (стена должна быть ровной)

-  Приставьте к стене, в месте предполагаемого размещения, корпус воздухоочистителя

со снятыми фильтрами. По его задней стенке отметьте на стене центры четырех

крепежных  отверстий.  Просверлите  по  разметке  четыре  отверстия  диаметром,

соответствующим размеру дюбеля, на глубину не менее 50 мм.

- Проведите через вырез в верхней панели шкафчика сетевой шнур и выводную трубу

(диаметр 150 мм). Трубу подсоедините к фланцу воздухоочистителя.

- Зафиксируйте воздухоочиститель

б) К шкафчику:

- Вставьте воздухоочиститель со снятыми фильтрами в полость шкафчика и изнутри

разметьте  четыре  крепежных  отверстия  по  верхнему  своду  воздухоочистителя

(рис.4).

- По  разметке  просверлите  в  верхней  панели  четыре  отверстия  диаметром,

соответствующим  крепежу.  Рекомендуется  использовать  шурупы  или  винты  с

гайками, обеспечивающие надежность крепления  (приобретается отдельно).

- Проведите через вырез в верхней панели шкафчика сетевой шнур и выводную

трубу и подсоедините ее к фланцу воздухоочистителя.

- Закрепите  воздухоочиститель  внутри  поло сти  шкафчика.  Зазоры  между

поверхностями воздухоочистителя и шкафчика не лимитируются.

6.5  Для работы воздухоочистителя в вытяжном режиме подсоедините выводную трубу к

вентиляционному каналу.

6.6  Для работы воздухоочистителя в циркуляционном режиме выведите трубу за пределы

шкафчика.

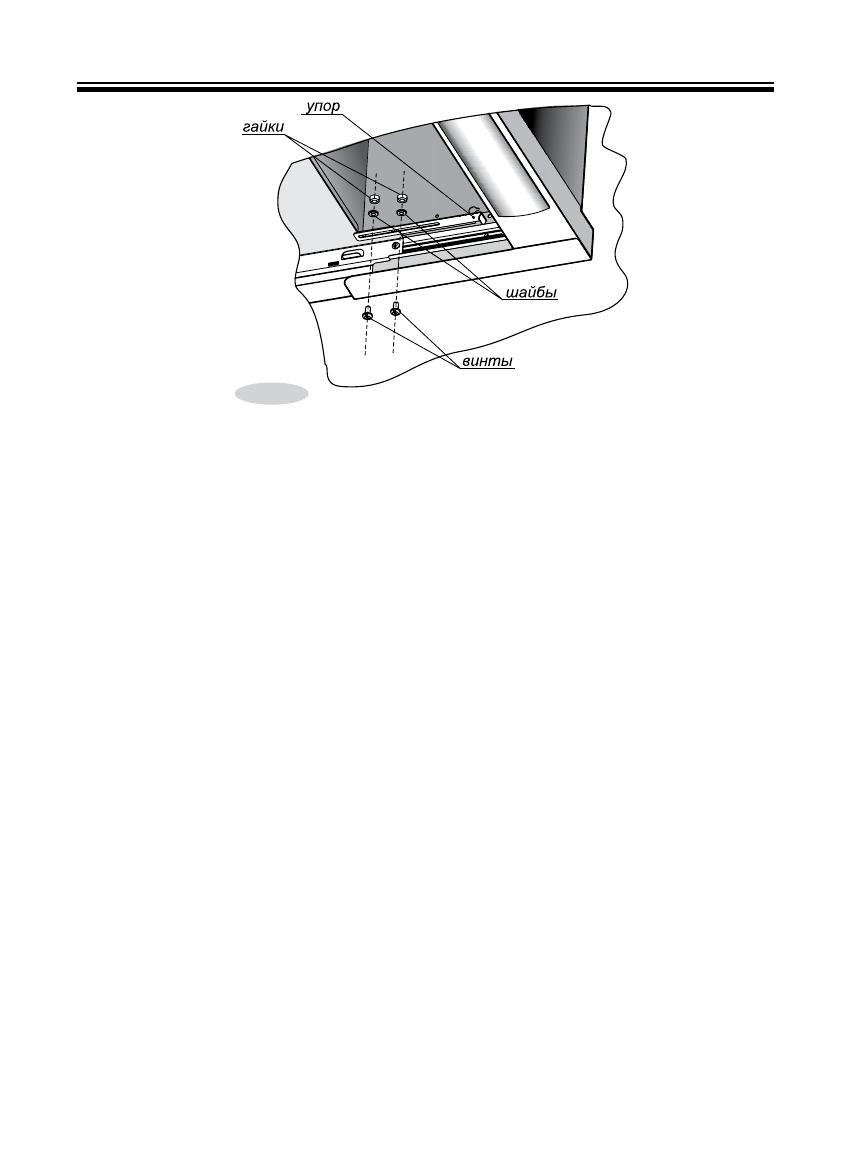

Рис. 3
