6
3603.00.0.000 РЭ - ГР
ВНИМАНИЕ:
МиНиМАЛЬНОе РАССТОяНие МежД У ПЛО СКО СТЬЮ
УСТАНОВКи ПОСУДЫ НА ПЛиТУ (НАГРеВАТеЛЬНОЙ ПОВеРХНОСТЬЮ)
и ВОзДУХООЧиСТиТеЛеМ ДОЛжНО БЫТЬ 65 см. ВОзДУХООЧиСТиТеЛЬ
КРеПиТЬ НА РОВНУЮ ПОВеРХНОСТЬ (РиС.4)!
6.1 Определите расстояние
между нагревательной
поверхностью плиты
и воздухоочистителем
и отметьте на стене
н и ж н и й г а б а р и т
воздухоочистителя.
6.2
О п р е д е л и т е н а
стене расположение
ц е н т р а л ь н о й л и н и и
и п р о вед и т е е е п р и
п ом о щ и от в е с а и л и
строительного уровня.
6.3
С учетом установочной
высоты и центральной
л и н и и р а зм е т ьт е н а
стене отверстия (А и
Б) (рис.4).
6.4 Просверлите отверстия
диаметром 8 мм: А на
глубину 70 мм, Б на
глубину 50 мм, рис.4.
6.5
В отверстия вставьте
д ю б е л и с о г л а с н о
рис.4. и по отверстиям
А з а ве р н и т е н е д о
у п о р а д в а ш у р у п а ,
на которые наве сьте
воздухоочиститель со
снятыми фильтрами.
6.6 з а ф и к с и р у й т е
в о з д у хо оч и с т и т е л ь ,
з а в е р н у в д о у п о р а
ш у р у п ы д л я
н а в е ш и в а н и я и
фиксирующие шурупы
(по отверстиям Б).
6 ПОДГОТОВКА К РАБОТЕ (крепление к стене)

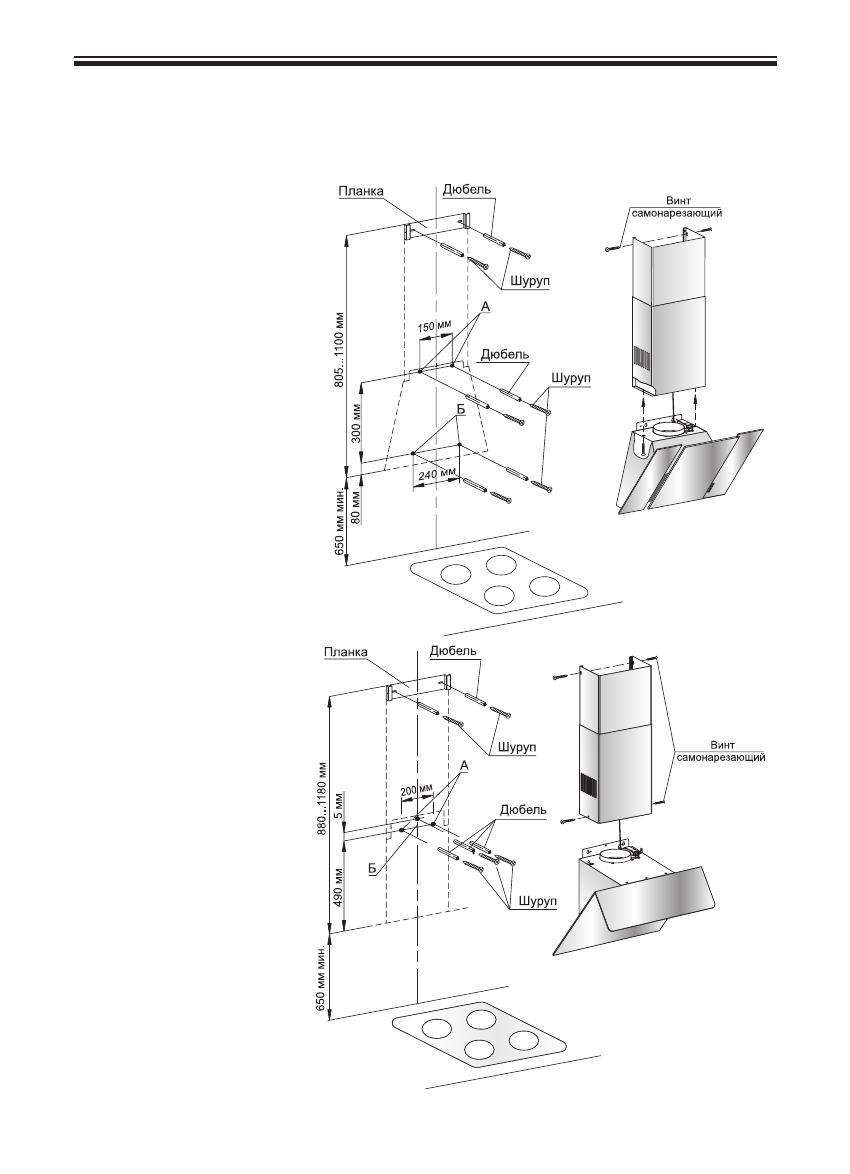

Рис. 4
б) ВО3604
а) ВО3603
ВО3603-01
