Flexible aluminium pipes, corrosion-protected
sheet metal pipes and

exhaust air

pipes whose

material conforms to fire B1 in accordance with
DIN 4102 can be used. Exhaust air pipes should
have a nominal diameter of 150 mm.

Pay particular attention to ensuring

that

– the exhaust air ducts and pipes are kept as short

as possible

– the pipes are not laid at an acute angle, but as

bends and that they are inserted into the shaft at
an inclined upward angle and

– there are no cross-sectional constrictions in the

upward direction (this reduces the volume flow).

As

standard

, the blow-out opening of the wall hood

is in the upward direction.

To pass exhaust air through the outer wall, we
recommend the use of our telescopic wall box
TM 150-045 (Ø 150).

Note:

To prevent the ingress of water, e.g. condensate or
rain water from an uncovered exhaust air shaft, our
condensate separator R V 060-150 must be installed
in the exhaust air line. The condensate separator
must still be acciessible after installation.

Planning note:

When installing the hood between wall cupboards it
is advisable to leave a space of at least 5 cm on
both sides of the hood.

Depending on the ceiling height, the following duct
units are at your disposal for exhaust air operation:

–

LK 360-010:

Ventilation duct for a ceiling height

of 2.35 to 2.66 m

–

LK 360-020:

Ventilation duct for a ceiling height

of 2.66 - 3.00 m

The dimensions above refer to a distance of 1.60 m
from the floor to the bottom edge of the hood.

If required, special ventilation ducts are available at
an extra charge.

The socket must be place behind the duct cover on
the wall.

13

481

714 – 1669
Haubenhöhe

1600

min. 650 über Elektro
min. 750 über Gas

 560

80

260

233

107

2,31 – 3,27 m
Deckenhöhe

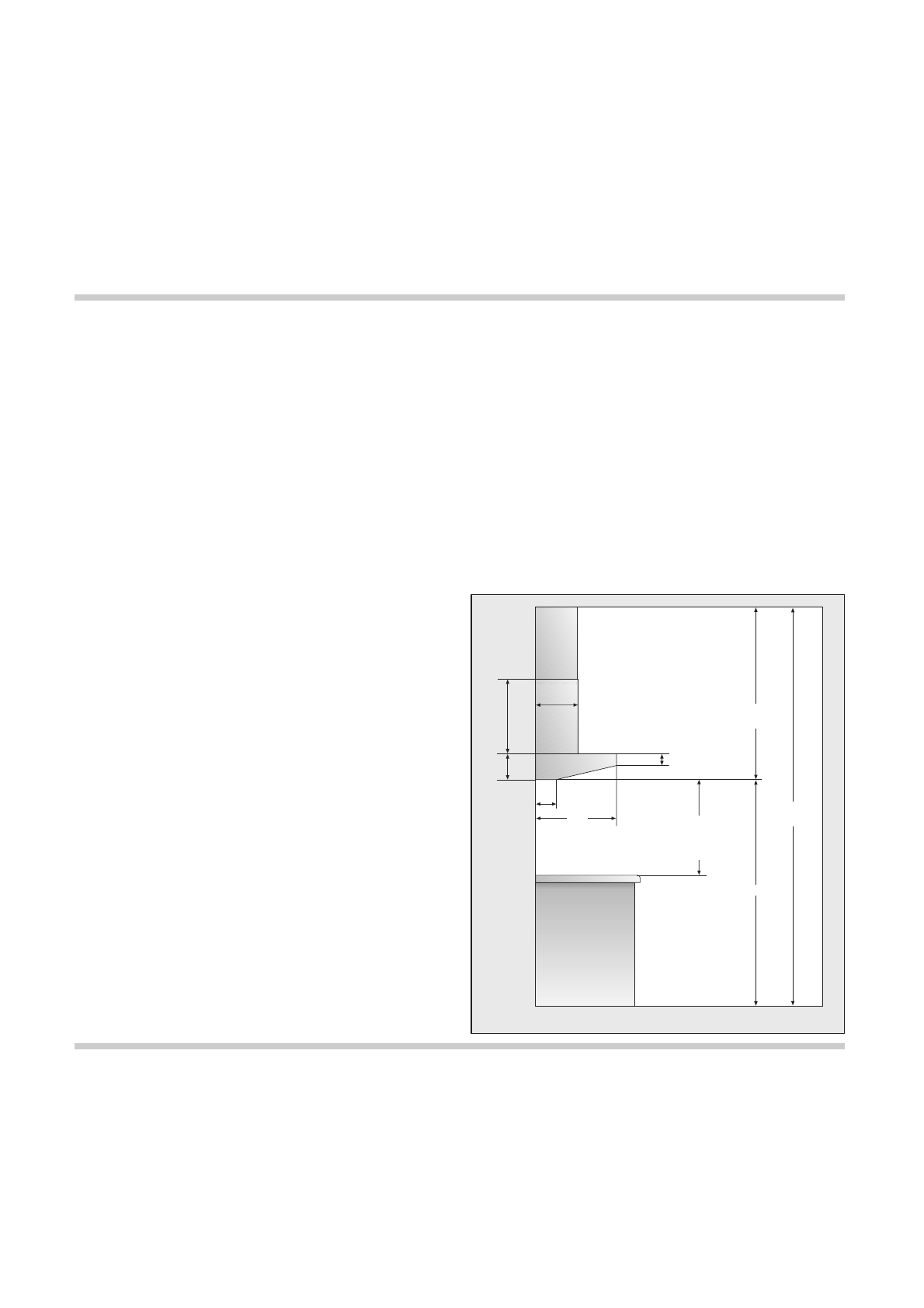

Fig. 15

714 - 1669

Hood height

min. 650
over electric cooker
min. 750
over gas cooker

2,31 - 3,27
Ceiling height
