38
Rendement optimal de la hotte aspirante:
❑
Tuyau d'aspiration court et lisse.
❑
Nombre de coudes le plus réduit possible.
❑
Coudes du plus fort diamètre
(de préférence 150 mm Ø ) et le plus
amples possibles.
❑
Tuyaux ronds:
Nous recommandons
Version à un moteur:
Diamètre intérieur : 120 mm minimum
Version à deux moteurs:
Diamètre intérieur : 150 mm minimum
❑
Les canaux
plats doivent présenter une
section intérieure
identique à celle des
tuyaux ronds faisant 120/150 mm de
diamètre intérieur.
120 mm
l
env. 113 cm
2
150 mm
l
env. 177 cm
2
❑
Diamètres de tuyaux différents:
utilisez
du ruban d'étanchéité.
❑
En mode Air évacué:
veillez à une arri-
vée d'air suffisante dans la pièce
Branchement du tuyau
Hottes aspirantes à sortie d'air de
l
120 mm:
Tuyau d'évacuation
l
100 mm
❑
Emboîtez le réducteur (accessoire en
option, voir à la dernière page) dans le
manchon à air puis fixez le tuyau d'éva-
cuation.
Tuyau d'évacuation
l
120 mm
❑
Fixez le tuyau d'évacuation directement
contre le manchon à air.
Hottes aspirantes à sortie d'air de
l
150 mm:
Tuyau d'évacuation
l
120 mm
❑
Fixez le manchon réducteur (voir l'acces-
soire spécial à la dernière page) contre la
sortie d'air.
❑
Fixez le tuyau d'évacuation contre le
manchon réducteur.
Tuyau d'évacuation
l
150 mm
❑
Fixez le tuyau d'évacuation directement
contre la sortie d'air.
Si un clapet antiretour a été monté,
vérifiez son bon fonctionnement.

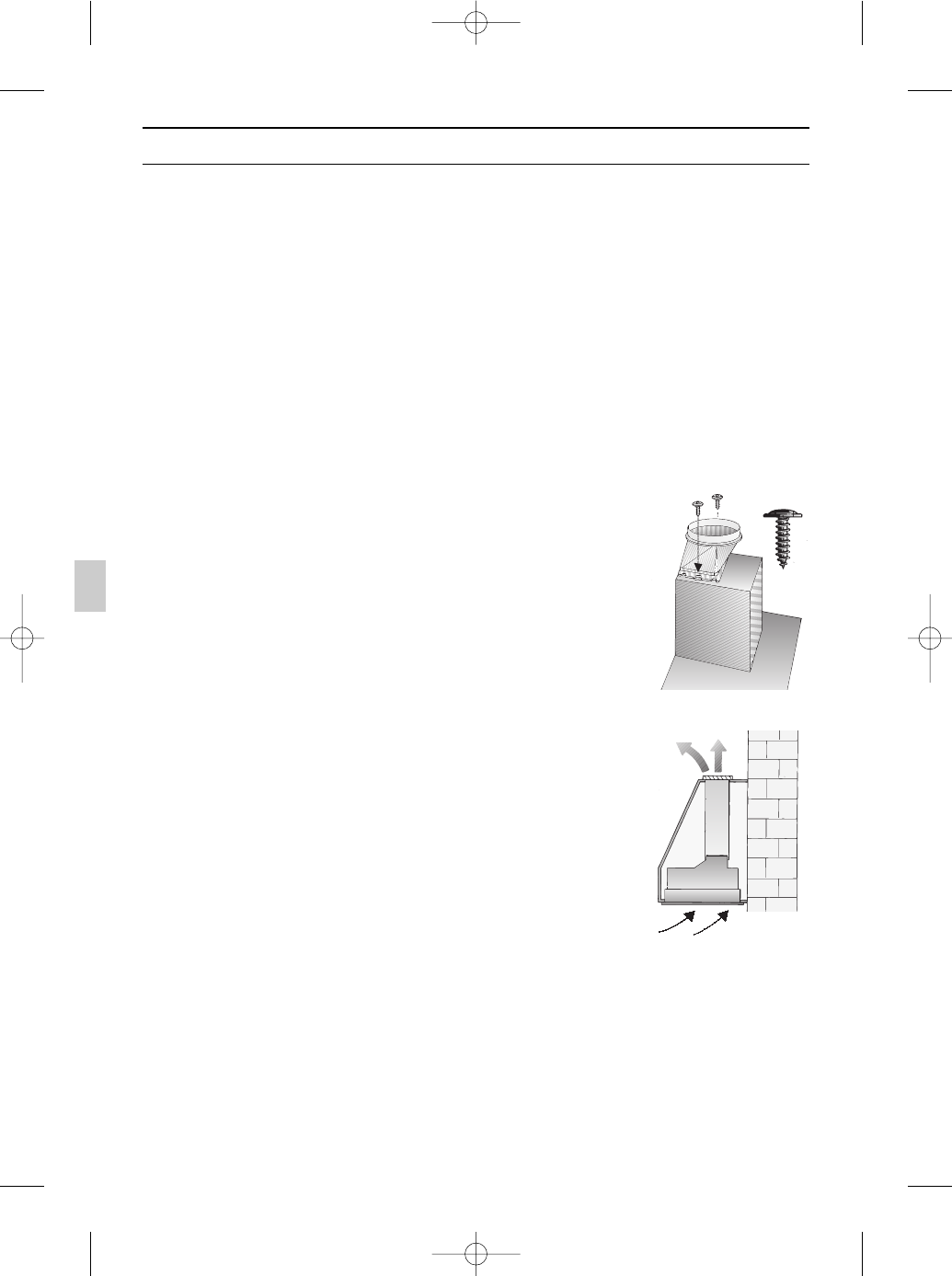

Hottes aspirantes à sortie d'air rectan-
gulaire:
❑
Vissez le manchon
à air ci-joint au-
dessus de la sortie
d'air.
Mode Air recyclé
❑
L'air épuré par un filtre au charbon actif
supplémentaire revient dans la pièce.
❑
En mode Air recyclé, il faudra protéger
l'orifice de soufflage par une grille (voir
les accessoires en option à la dernière
page), pour éviter tout risque d'ordre
mécanique ou électrique.
Avant le montage
5750.197 476.qxd 11.02.2005 7:50 Uhr Seite 38
