30

Перед подключением вытяжки к электросети, проверьте, что:
•

напряжение в электросети соответствует указанному на заводской табличке,
которая находится внутри вытяжки;

•

сеть электропитания соответствует требованиям действующих норм и может
выдерживать нагрузку (см. технические характеристики внутри вытяжки);

•

вилка и кабель электропитания не должны контактировать с температурами
свыше 70 °C;система электропитания оснащена исправным заземлением в со-
ответствии с действующими стандартами;

•

разъем, использованный для соединения, легко доступен после установки вы-
тяжки.

В случае:
•

приборы с кабелем без разъема: используемый разъем должен быть “нормализирован-
ного” типа. Провода должны быть соединены следующим образом: желто-зеленый для
заземления, синий для нейтрали и коричневый для фазы. Разъем должен быть подсое-
динен к подходящей защитной розетке.

•

фиксированный прибор без силового кабеля и разъема или другого устройст-
ва, обеспечивающего возможность отсоединения от сети с расстоянием между
разомкнутыми контактами, обеспечивающим полное разъединение в условиях
III категории перенапряжения.

  Эти разъединительные устройства должны быть предусмотрены в сети элек-

тропитания в соответствии с правилами установки.

Жёлто-зелёный провод заземления не должен отключаться отсекающим выключате-
лем.
Изготовитель не несёт никакой ответственности в случае несоблюдения правил без-
опасности.

ВЫВОД ДЫМОВ

КУХОННАЯ ВЫТЯЖКА С ВЫВОДОМ НАРУЖУ (ВСАСЫВАЮЩАЯ)

В этой версии дымы и пары выводятся через втягивающий возду-
хоотвод наружу.
Для этой цели выходной патрубок вытяжки должен быть соединен
посредством трубы с наружным выходом.

Выходная труба должна иметь:
•

диаметр не менее диаметра патрубка вытяжки.

•

легкий наклон вниз (падение) горизонтальных участков во избежание попада-
ния конденсата в двигатель.

•

минимальное количество необходимых изгибов.

•

минимально возможную длину во избежание вибраций и сокращения всасыва-
ющей способности вытяжки.
Необходимо изолировать трубу, если она проходит через холодные помеще-
ния.
Во избежание возврата воздуха снаружи имеется обратный клапан, установ-
ленный при наличии двигателей на 800м

3

/ч или более.

Отступления для Германии:
при одновременной работе в помещении кухонной вытяжки и других приборов, ра-
ботающих на источнике энергии, отличном от электроэнергии, отрицательное
давление внутри помещения не должно превышать 4 Па (4 x 10-5 бар).

ВЫТЯЖКА С ВНУ ТРЕННЕЙ РЕЦИРКУЛЯЦИЕЙ (ФИЛЬТРУЮЩАЯ)

В этой версии воздух для его очистки поступает через фильтры с
активированным углём и вновь подается в помещение.

Убедиться, что фильтры с активированным углем смонтированы
на вытяжке, в противном случае установить их, как описано в ин-
струкции по монтажу.

В этой версии обратный клапан не следует монтировать. Снять его, если он
установлен на патрубке выхода воздуха двигателя.

ИНСТРУКЦИИ ПО МОНТАЖУ

раздел предназначен только квалифицированному персоналу

Вытяжку можно устанавливать в различных конфигурациях.
Общие этапы монтажа действительны для всех типов установки; необ-
ходимо придерживаться также отдельно указанных этапов, соответ-
ствующих нужному типу установки.

 ФУНКЦИОНИРОВАНИЕ

КОГДА ВКЛЮЧАТЬ ВЫТЯЖКУ?

Вытяжку следует включать хотя бы за минуту до начала приготовления пищи для об-
разования потока воздуха для направления дыма и пара к всасывающей поверхно-
сти.
По завершении приготовления пищи следует оставить включенной вытяжку до пол-
ной аспирации всех паров и запахов. При помощи функции таймера можно устано-
вить автоматическое выключение вытяжки по истечении 15 минут функционирова-
ния

КАКУЮ ВЫБРАТЬ СКОРОСТЬ?

I скорость:

 поддерживает воздух чистым с низким потреблением электроэнергии.

II скорость:

 обычные рабочие условия.

III скорость:

 наличие сильных запахов и большого количества паров.

IV скорость:

 быстрое удаление запахов и паров.

КОГДА МЫТЬ ИЛИ МЕНЯТЬ ФИЛЬТРЫ?

Металлические фильтры необходимо промывать каждые 30 часов работы.
Дополнительная информация приведена в гл.

“ТЕХОБСЛУЖИВАНИЕ”.

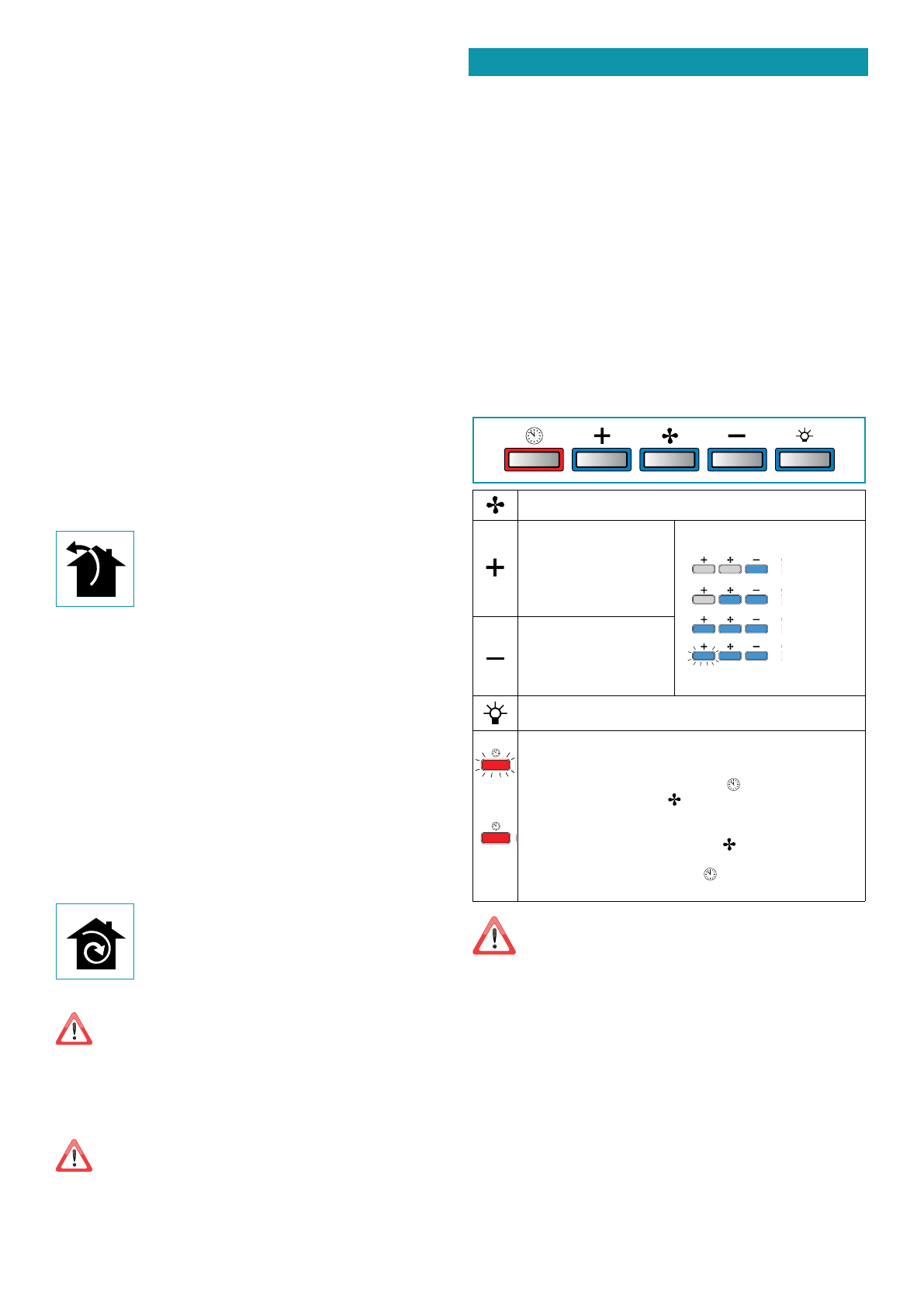

ЭЛЕКТРОННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Двигатель ВКЛ/ВЫКЛ

Увеличение скорости от
1 до 4

Скорость 4 работает только
в течение нескольких ми-
нут, затем подключается 3-я
скорость.

Светодиоды кнопок показывают
скорость:

Скорость 1

 Скорость 2

 Скорость 3

 Скорость 4

(сид "+" мигание)

Уменьшение скорости от
4 до 1

Включение / выключение света

ТАЙМЕР

 (Красный мигающий светодиод)

Автоматическое выключение через 15 минут.
Функция отключается (красный СИД выключен), если:
- Еще один раз нажать кнопку ТАЙМЕР (

).

- Нажать кнопку ВКЛ/ВЫКЛ (

).

СИГНАЛ ТРЕВОГИ ФИЛЬТРОВ

(Красный немигающий индикатор при (

) откл)

Техобслуживание жироулавливающих фильтров приблизитель-
но через 30 часов работы. Нажать (

) и удержать 3 секунды, что-

бы обнулить счетчик.

Если кнопочная панель полностью неактивна, перед обращением в служ-
бу технической поддержки временно отключите (примерно на 5 мин)
электропитание от устройства, желательно с помощью главного выключа-

теля, чтобы восстановить нормальную работу. Если эта мера неэффективна, обрати-

тесь в службу технической поддержки.
