10

In caso di :
•  apparecchi dotati di cavo senza spina: la spina da utilizzare deve essere di tipo

“normalizzato”. Il fili devono essere collegati come segue: giallo-verde  per
la messa a terra, blu per il neutro e il filo marrone per la fase. La spina deve
essere collegata ad un'adeguata presa di sicurezza.

•  apparecchio fisso non  provvisto di cavo di alimentazione e di spina, o di altro

dispositivo che assicuri la disconnessione dalla rete, con una distanza di aper-
tura dei contatti che consenta la disconnessione completa nelle condizioni
della categoria di sovratensione III.

Tali dispositivi di disconnessione devono essere previsti nella rete di alimen-
tazione conformemente alle regole di installazione.

Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.
Il Costruttore declina ogni responsabilità nel caso le norme di sicurezza non ven-
gano rispettate.

SCARICO FUMI

CAPPA AD EVACUAZIONE ESTERNA (ASPIRANTE)

In questa versione, fumi e vapori vengono convogliati verso
l'esterno attraverso il tubo di scarico.
A tal fine, il raccordo d'uscita della cappa, deve essere collega-
to tramite un tubo, ad un'uscita esterna.

Il tubo d'uscita deve avere:
•

un diametro non inferiore a quello di raccordo della cappa.

•

una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per
evitare che la condensa refluisca nel motore.

•

il numero minimo indispensabile di curve.

•

la lunghezza minima indispensabile per evitare vibrazioni e di ridurre la
capacità aspirante della cappa.
E' necessario isolare la tubazione se passa attraverso ambienti freddi.
Per impedire ritorni d'aria dall'esterno, una valvola di non ritorno è presen-
te in presenza di motori con 800m3/h o superiori.

Deviazione per la Germania:
quando la cappa da cucina e apparecchi alimentati con energia diversa da quella
elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve
superare i 4 Pa (4 x 10-5 bar).

CAPPA A RICICLO INTERNO (FILTRANTE)

In questa versione l’aria passa attraverso i filtri al carbone attivo
per essere purificata e riciclata nell’ambiente.

Controllare che i filtri al carbone attivo siano montati sulla cap-
pa, in caso negativo applicarli come indicato nelle istruzioni
di montaggio.

In questa versione valvola di non ritorno non deve essere montata: ri-
muoverla se presente sul raccordo di uscita aria del motore.

ISTRUZIONI DI MONTAGGIO

parte riservata solo a personale qualificato

La cappa ha la possibilità di essere installata in varie configurazio-
ni.
Le fasi di montaggio generiche valgono per tutte le installazioni;
seguire invece dove specificato le fasi corrispondenti all’installa-

zione desiderata.

 FUNZIONAMENTO

QUANDO ACCENDERE LA CAPPA?

Accendere la cappa almeno un minuto prima di iniziare a cucinare per convo-
gliare fumi e vapori verso la superficie di aspirazione.
Al termine della cottura lasciare in funzione la cappa fino a completa aspirazione
di tutti i vapori e odori: con la funzione Timer, è possibile impostare l'autospegni-
mento della cappa dopo 15 minuti di funzionamento.

QUALE VELOCITÀ SCEGLIERE?

I velocità:

 mantiene l’aria pulita con bassi consumi di energia elettrica.

II velocità:

 condizioni normali di utilizzo.

III velocità:

 presenza di forti odori e vapori.

IV velocità:

 rapidi smaltimenti di odori e vapori.

QUANDO LAVARE O CAMBIARE I FILTRI?

I filtri metallici devono essere lavati ogni 30 ore di utilizzo.
Per ulteriori dettagli vedere cap

“MANUTENZIONE”.

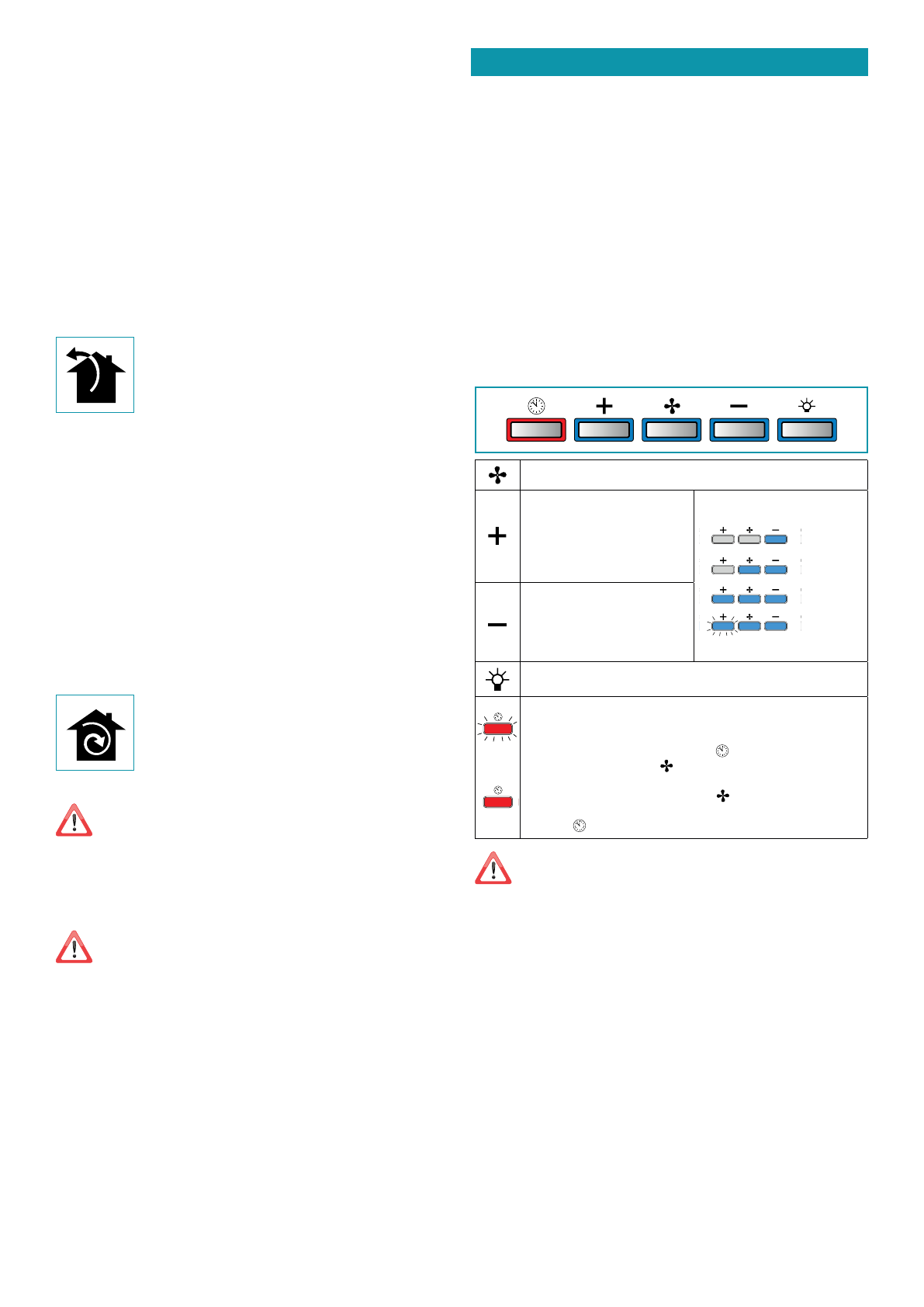

PULSANTIERA ELETTRONICA

Motore ON/OFF

Incremento velocità da 1 a 4

Velocità 4 è attiva solo per alcuni
minuti, poi si attiva velocità 3.

Le velocità sono segnalate dai
led presenti nei tasti:

Velocità 1

 Velocità 2

 Velocità 3

 Velocità 4

(led "+" lampeggiante)

Riduzione velocità da 4 a 1

Accensione / spegnimento luce

TIMER

 (Led rosso lampeggiante)

Autospegnimento dopo 15min.
La funzione si disattiva (Led rosso spento) se:
- Si preme un'altra volta il tasto TIMER (

).

- Si preme il tasto ON/OFF (

).

ALLARME FILTRI

 (Led rosso fisso con (

) off )

Manutenzione filtri antigrasso dopo circa 30 ore di utilizzo.
Premere (

) per 3 secondi per azzerare il contatore.

Se la pulsantiera è completamente inattiva, prima di contattare il servi-
zio di Assistenza tecnica, togliere temporaneamente (circa 5”) l'alimen-
tazione elettrica all'elettrodomestico, possibilmente agendo sull'inter-

ruttore generale, per ripristinare il normale funzionamento.
Se questo accorgimento non risultasse efficace, contattare il servizio di Assisten-
za tecnica.
