34

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla wykwalifikowanych pracowników)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć

urządzenie od sieci elektrycznej.

Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia prze-

wodów elektrycznych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi tech-

nicznej.

Zwrócić się do wykwalifikowanego personelu, aby podłączył kable elek-

tryczne.

Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:
•

napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;

•

instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie
(patrz dane techniczne wewnątrz okapu);

•

wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami
przekraczającymi 70°C;

•

instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z
obowiązującymi przepisami;

•

gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamon-
towaniu okapu.

W przypadku:
•

urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki
typu znormalizowanego. Przewody powinny być podłączone w następu-
jący sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego
i brązowy do fazy. Wtyczka powinna być podłączona do odpowiedniego
gniazda bezpieczeństwa.

•

urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub
innego przyrządu zapewniającego odłączenie od sieci i posiadającego od-
ległość rozwarcia styków, która umożliwia całkowite odłączenie w warun-
kach nadnapięcia kategorii III.
Tego typu urządzenia odłączające powinny zostać przewidziane w sieci
zasilania, zgodnie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowa-
nia się do zasad dotyczących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)

W tej wersji opary i dym są odprowadzane na zewnątrz przez
rurę spustową.
W tym celu złącze wylotowe okapu powinno być podłączone
za pomocą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:
•

średnicę nie mniejszą od złącza okapu.

•

lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknię-
cia cofania skroplin do silnika.

•

ograniczoną do minimum liczbę zagięć.

•

minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejsze-
nia wydajności zasysania okapu.
Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją
zaizolować.
W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o
wydajności 800m

3

/h lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jed-
nocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5
barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)

W tej wersji powietrze przepływa przez filtry z węglem aktyw-
nym w celu oczyszczenia i ponownego wprowadzenia do
środowiska.

Należy sprawdzić, czy filtry na węgiel aktywny umieszczone są
na okapie, w przeciwnym razie należy je założyć zgodnie ze

wskazówkami w instrukcji montażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymon-

tować go, jeśli występuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Okap może być instalowany w różnych konfiguracjach.

Podstawowe fazy montażu wyglądają podobnie dla wszystkich

typów instalacji, natomiast dla każdego rodzaju podkreślono spe-

cjalne operacje, jakie należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania,
aby przetransportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary
i zapachy zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić
automatyczne wyłączenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość:

 zapewnia oczyszczone powietrze przy niskim poborze energii elek-

trycznej.

II prędkość:

 normalne warunki użytkowania.

III prędkość:

 w przypadku obecności silnych zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie
od częstotliwości użytkowania okapu.
W celu zapoznania się z innymi szczegółami patrz rozdział

„KONSERWACJA”.

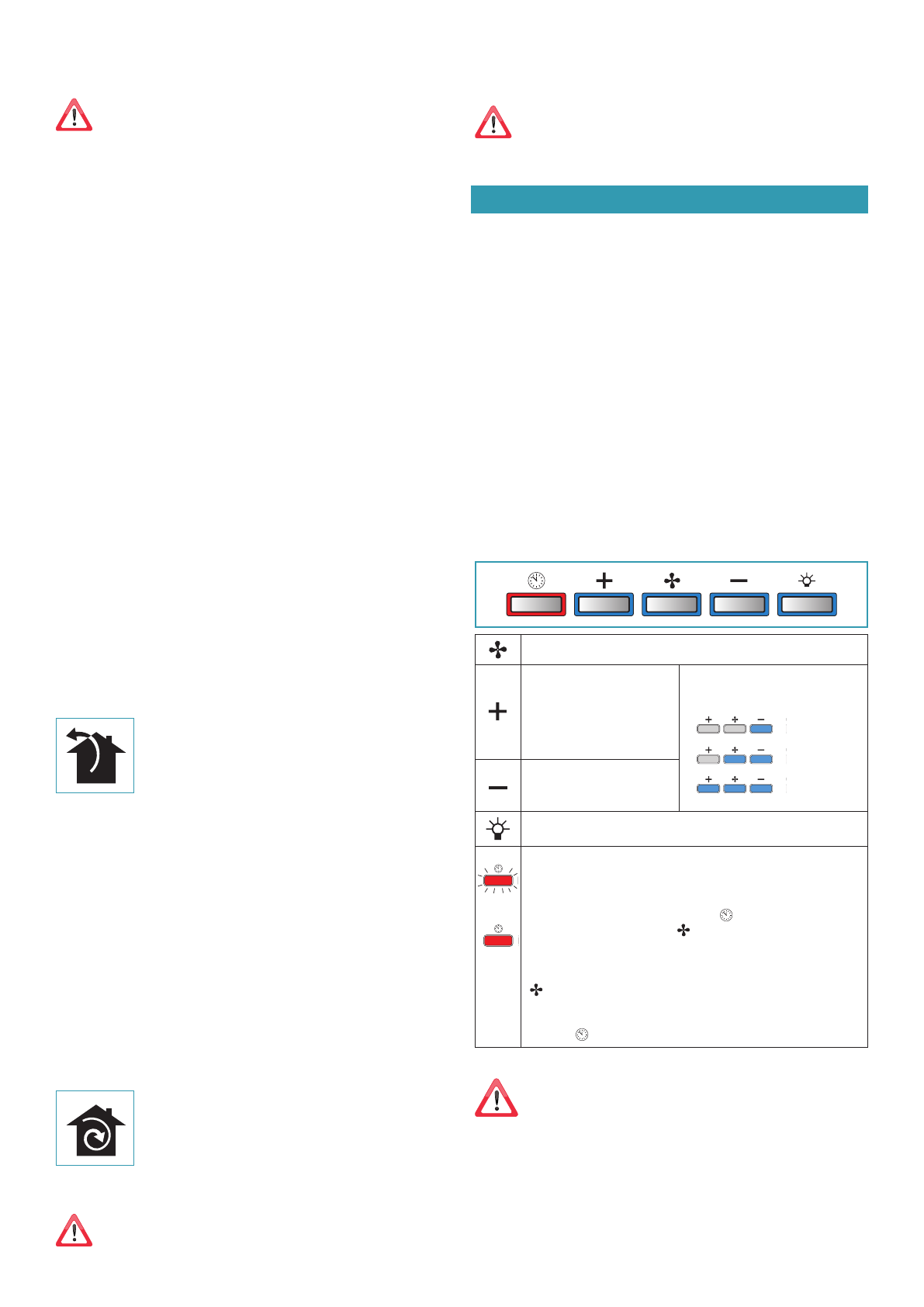

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH

Silnik ON/OFF

Zwiększenie prędkości od

1 do 3

Prędkości sygnalizowane są przez
kontrolki LED znajdujące się na
przyciskach:

Prędkość 1

 Prędkość 2

 Prędkość 3

Zmniejszenie prędkości od

3 do 1

Włączenie/wyłączenie światła

TIMER

 (czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED),
jeśli:
- ponownie wciśnie się przycisk TIMER ( ),
- wciśnie się przycisk ON/OFF ( ).

ALARM FILTRÓW

(Czerwona dioda LED zapalona światłem ciągłym przy wyłączonym
( ))
Konserwacja filtrów przeciwtłuszczowych po około 30 godzinach
użytkowania.
Naciskać ( ) przez 3 sekundy, aby wyzerować licznik.

Jeśli panel przyciskowy jest całkowicie nieaktywny, należy

tymczasowo odłączyć zasilanie elektryczne (na ok. 5”) od sprzętu

gospodarstwa domowego przed skontaktowaniem się z pomocą

techniczną, ewentualnie użyć wyłącznika głównego, aby wznowić

normalne działanie. Jeśli dana procedura nie jest skuteczna, skontaktować

się z pomocą techniczną.
