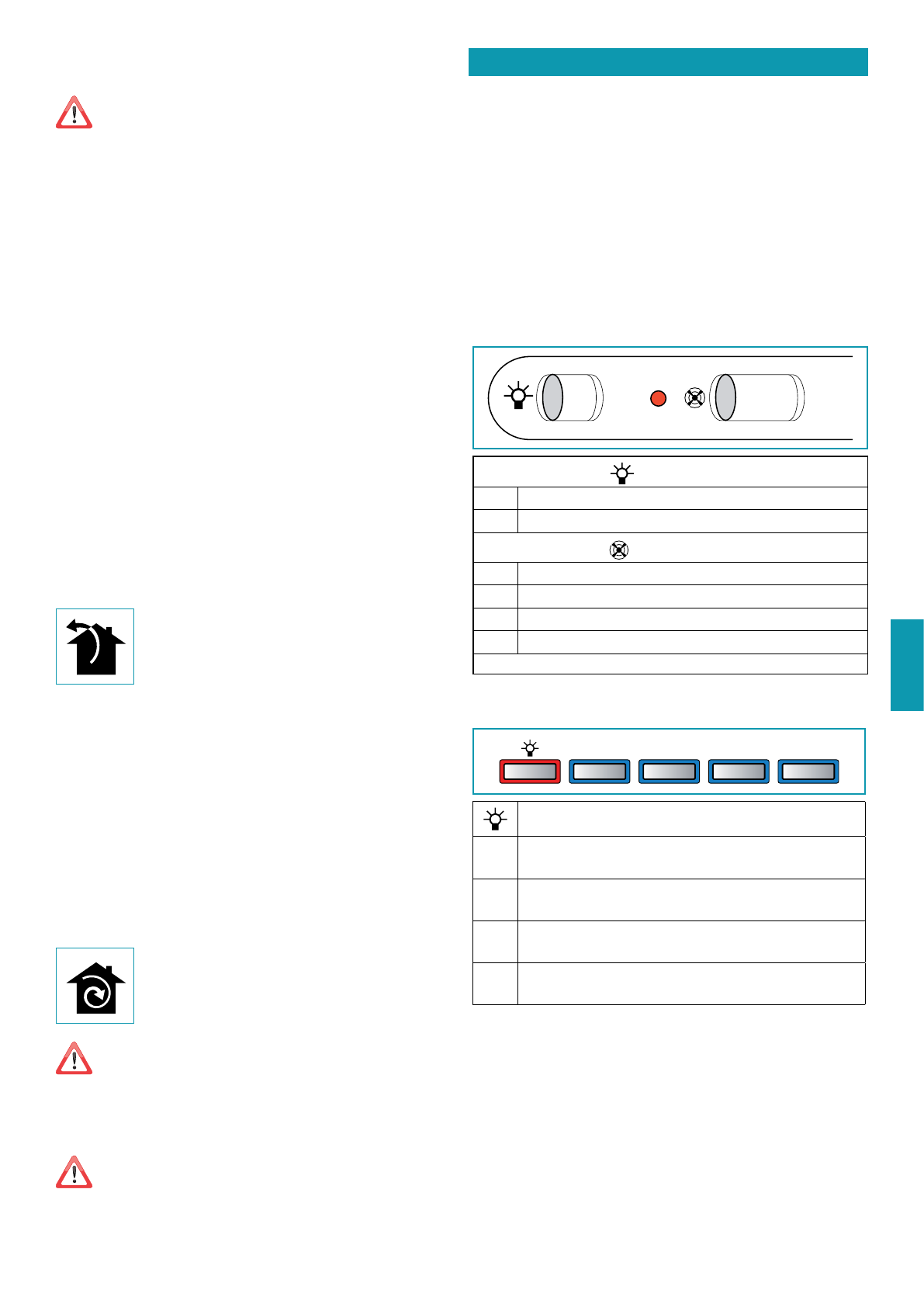

25

POLSKI

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla wykwalifikowanych pracowników)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządze-
nie od sieci elektrycznej.
Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów
elektrycznych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.
Zwrócić się do wykwalifikowanego personelu, aby podłączył kable elektryczne.
Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:
•

napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;

•  instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie (patrz dane

techniczne wewnątrz okapu);

•

wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczający-
mi 70°C;

•

instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obowiązującymi
przepisami;

•  gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu oka-

pu.

W przypadku:
•

urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki typu znorma-
lizowanego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do
uziemienia, niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być
podłączona do odpowiedniego gniazda bezpieczeństwa.

•  urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub innego przy-

rządu zapewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków,
która umożliwia całkowite odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgod-
nie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do za-
sad dotyczących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)

W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę spu-
stową.
W tym celu złącze wylotowe okapu powinno być podłączone za pomo-
cą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:
•  średnicę nie mniejszą od złącza okapu.
•  lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia cofania

skroplin do silnika.

•  ograniczoną do minimum liczbę zagięć.

•  minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia wydajności

zasysania okapu.

  Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować.
  W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wydajności

800m

3

/h lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujem-
ne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)

W tej wersji powietrze przepływa przez filtry z węglem aktywnym w celu
oczyszczenia i ponownego wprowadzenia do środowiska.

Należy sprawdzić, czy filtry na węgiel aktywny umieszczone są na oka-
pie, w przeciwnym razie należy je założyć zgodnie ze wskazówkami w
instrukcji montażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymontować go,

jeśli występuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Okap może być instalowany w różnych konfiguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów insta-
lacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie
należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ  OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby prze-
transportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy
zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłą-
czenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość:

 zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

II prędkość:

 normalne warunki użytkowania.

III prędkość:

 w przypadku obecności silnych zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie od częstotli-
wości użytkowania okapu.
W celu zapoznania się z innymi szczegółami patrz rozdział

„KONSERWACJA”.

OBSŁUGA PRZEŁĄCZNIKÓW

0 1

0 1 2 3

PRZEŁĄCZNIK ŚWIATEŁ

0

W położeniu

0

 światło jest zgaszone

1

W położeniu

1

 światło jest zapalone

PRZEŁĄCZNIK SILNIKA

0

W położeniu

0

 silnik jest zgaszony

1

W położeniu

1

 silnik pracuje z minimalną prędkością

2

W położeniu

2

 silnik pracuje ze średnią prędkością

3

W położeniu

3

 silnik pracuje ze maksymalną prędkością

Aktywację silnika sygnalizuje zapalenie się diody światło na przełączniku.

KORZYSTANIE Z MECHANICZNEGO PANELU PRZYCISKOWEGO

OFF

1

2

3

Włączenie/wyłączenie światła

OFF

Przycisk OFF

Naciśnięcie tego przycisku powoduje wyłączenie silnika

1

Przycisk 1:

Po naciśnięciu klawisza (klawisz wciśnięty) uruchamia się lub usta-

wia silnik na minimalną prędkość.

2

Przycisk 2:

Po naciśnięciu klawisza (klawisz wciśnięty) uruchamia się lub usta-

wia silnik na średnią prędkość.

3

Przycisk 3:

Po naciśnięciu klawisza (klawisz wciśnięty) uruchamia się lub usta-

wia silnik na maksymalną prędkość.
