PoDŁĄCZenie eLekTRYCZne

(część zastrzeżona wyłącznie dla wykwaliikowanych pracowników)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządze-
nie od sieci elektrycznej.
upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów
elektrycznych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.
Zwrócić się do wykwaliikowanego personelu, aby podłączył kable elektryczne.
Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:

П  napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;
П  instalacja  elektryczna  jest  zgodna  z  normą  i  może  wytrzymać  obciążenie  (patrz  dane

techniczne wewnątrz okapu);

П  wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczający

-

mi 70°C;

П  instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obowiązującymi

przepisami;

П  gniazdko  wykorzystywane  do  podłączenia  jest  łatwo  dostępne  po  zamontowaniu  oka

-

pu.

W przypadku:

П  urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki typu znorma

-

lizowanego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do
uziemienia, niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być
podłączona do odpowiedniego gniazda bezpieczeństwa.

П  urządzenia  stałego  nieposiadającego  przewodu  zasilającego  i  wtyczki  lub  innego  przy

-

rządu zapewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków,
która umożliwia całkowite odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgod-
nie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do za-
sad dotyczących bezpieczeństwa.

oDPRoWaDZanie DYmu

okaP Z usuWaniem na ZeWnĄTRZ (WYCiĄgoWY)

W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę spu-
stową.
W tym celu złącze wylotowe okapu powinno być podłączone za pomo-
cą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:

П  średnicę nie mniejszą od złącza okapu.
П  lekkie  nachylenie  w  dół  (spadek)  na  odcinkach  poziomych  w  celu  uniknięcia  cofania

skroplin do silnika.

П  ograniczoną do minimum liczbę zagięć.

П  minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia wydajności

zasysania okapu.

  Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować.
  W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wydajności

800m

3

/h lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujem-
ne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).

okaP Z ReCYRkuLaCJĄ WeWnĘTRZnĄ (FiLTRuJĄCY)

W tej wersji powietrze przepływa przez iltry z węglem aktywnym w celu
oczyszczenia i ponownego wprowadzenia do środowiska.

Należy sprawdzić, czy iltry na węgiel aktywny umieszczone są na oka-
pie, w przeciwnym razie należy je założyć zgodnie ze wskazówkami w
instrukcji montażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymontować go,

jeśli występuje na złączu wylotowym powietrza z silnika.

insTRukCJa monTaŻu

część zastrzeżona wyłącznie dla personelu wykwaliikowanego

okap może być instalowany w różnych koniguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów insta-
lacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie
należy wykonać.

FunkCJonoWanie

kieDY WŁĄCZYĆ  okaP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby prze-
transportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy
zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłą-
czenie okapu po 15 minutach pracy.

JakĄ PRĘDkoŚĆ WYBRaĆ?

i prędkość:

 zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

ii prędkość:

 normalne warunki użytkowania.

iii prędkość:

 w przypadku obecności silnych zapachów i oparów.

iV prędkość:

 szybkie usuwanie zapachów i oparów.

kieDY oCZYŚCiĆ LuB WYmieniĆ FiLTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie od częstotli-
wości użytkowania okapu.
W celu zapoznania się z innymi szczegółami patrz rozdział

„konseRWaCJa”.

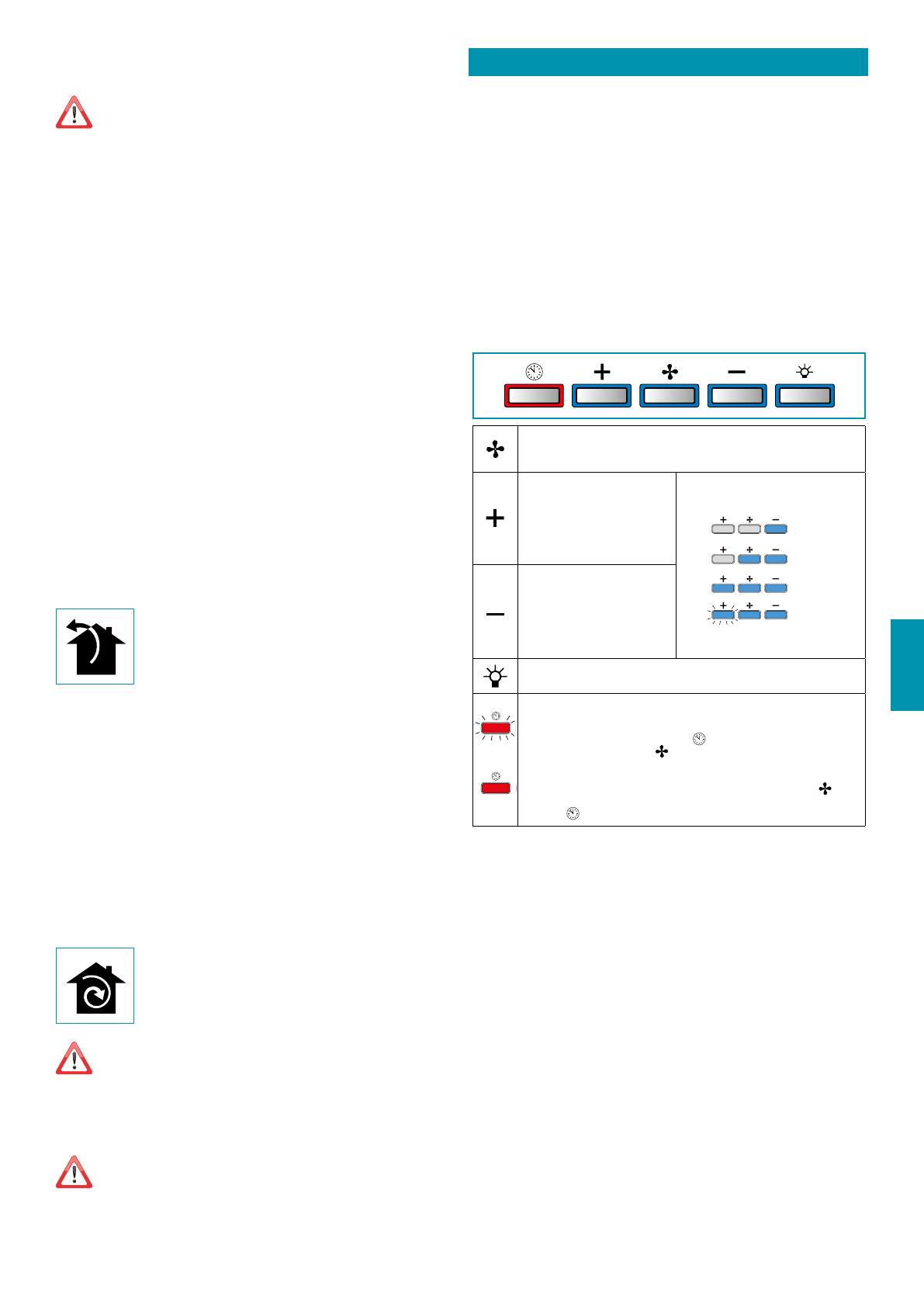

ZesTaW PRZYCiskÓW eLekTRoniCZnYCH

silnik on/oFF

Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w chwili
wyłączenia.

Zwiększenie prędkości od 1
do 4

Prędkość 4 jest aktywna tylko
przez kilka minut, po czym uru-
chomiona zostaje prędkość 3.

Prędkości sygnalizowane są przez kon-
trolki LED znajdujące się na przyciskach:

Prędkość 1

 Prędkość 2

 Prędkość 3

 Prędkość 4

(LED „+”  miga)

Zmniejszenie prędkości od 4
do 1

Włączenie/wyłączenie światła

TimeR

 (czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED), jeśli:
- ponownie wciśnie się przycisk TIMER (

),

- wciśnie się przycisk ON/OFF (

).

aLaRm FiLTRÓW

(Czerwona dioda LED zapalona światłem ciągłym przy wyłączonym (

))

Konserwacja iltrów przeciwtłuszczowych po około 30 godzinach użytkowania.
Naciskać (

) przez 3 sekundy, aby wyzerować licznik.
