31

POLSKI

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla wykwaliikowanych pracowników)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządzenie od
sieci elektrycznej.
Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów elek-
trycznych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.
Zwrócić się do wykwaliikowanego personelu, aby podłączył kable elektryczne.
Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:

•  napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;
•  instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie (patrz dane technicz

-

ne wewnątrz okapu);

•  wtyczka  i  przewód  zasilający  nie  są  narażone  na  kontakt  z  temperaturami  przekraczającymi

70°C;

•  instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obowiązującymi prze

-

pisami;

•  gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu okapu.

W przypadku:

•  urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki typu znormalizowa

-

nego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uziemienia,
niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłączona do od-
powiedniego gniazda bezpieczeństwa.

•  urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub innego przyrządu za

-

pewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków, która umożliwia
całkowite odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgodnie z
zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad do-
tyczących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)

W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę spu-
stową.
W tym celu złącze wylotowe okapu powinno być podłączone za pomo-
cą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:

•  średnicę nie mniejszą od złącza okapu.
•  lekkie  nachylenie  w  dół  (spadek)  na  odcinkach  poziomych  w  celu  uniknięcia  cofania

skroplin do silnika.

•  ograniczoną do minimum liczbę zagięć.

•  Minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia wydajności

zasysania okapu.

  Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować.
  W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wydajności

800m

3

/h lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujem-
ne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwaliikowanego

Okap może być instalowany w różnych koniguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów insta-
lacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie
należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ  OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby prze-
transportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy
zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłą-
czenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość:

 zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

II prędkość:

 normalne warunki użytkowania.

III prędkość:

 w przypadku obecności silnych zapachów i oparów.

IV prędkość:

 szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.
W celu zapoznania się z innymi szczegółami patrz rozdział

„KONSERWACJA”.

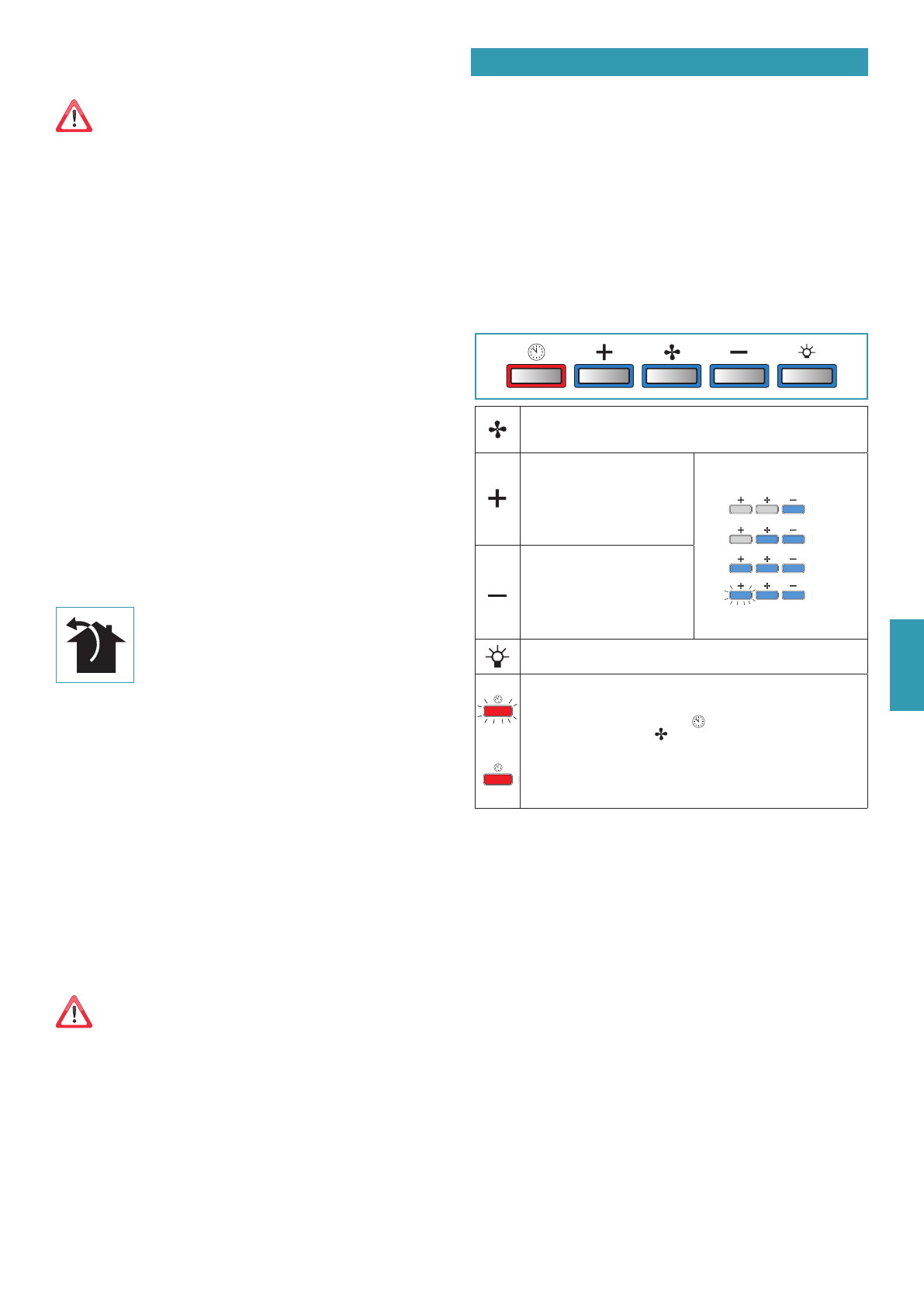

ELEKTRONICZNY PANEL PRZYCISKOWY

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w chwili
wyłączenia.

Zwiększenie prędkości od 1 do 4

Prędkość 4 jest aktywna tylko przez
kilka minut

Prędkości sygnalizowane są przez
kontrolki LED znajdujące się na przy-
ciskach:

Prędkość 1

 Prędkość 2

 Prędkość 3

 Prędkość 4

(LED „+”  miga)

Zmniejszenie prędkości od 4 do 1

Włączenie/wyłączenie światła

TIMER

 (

czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED), jeśli:
- ponownie wciśnie się przycisk TIMER

,

- wciśnie się przycisk ON/OFF

.

ALARM FILTRÓW

(czerwona kontrolka LED świeci światłem stałym)

Konserwacja iltrów przeciwtłuszczowych po około 30 godzinach użytkowa-
nia.
Naciskać przez 3 sekundy, aby wyzerować licznik.
