31

POLSKI

PODŁąCZENIE ELEKTRyCZNE

(część zastrzeżona wyłącznie dla wykwaliikowanych pracowników)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządzenie od sie-
ci elektrycznej.
Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów elektrycz-
nych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.
Zwrócić się do wykwaliikowanego personelu, aby podłączył kable elektryczne.
Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:

•  napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapuо
•  instalacja  elektryczna  jest  zgodna  z  normą  i  może  wytrzymać  obciążenie  (patrz  dane  techniczne

wewnątrz okapu);

•  wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczającymi к0°цо
•  instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obowiązującymi przepisa

-

mi;

•  gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu okapuв

W przypadku:

•  urządzenia  wyposażonego  w  przewód  bez  wtyczkiн  należy  używać  wtyczki  typu  znormalizowa

-

nego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uziemienia,
niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłączona do odpo-
wiedniego gniazda bezpieczeństwa.

•  urządzenia  stałego  nieposiadającego  przewodu  zasilającego  i  wtyczki  lub  innego  przyrządu  za

-

pewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków, która umożliwia
całkowite odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgodnie z zasada-
mi instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad doty-
czących bezpieczeństwa.

ODPROwADZANIE DyMU

OKAP Z USUwANIEM NA ZEwNąTRZ (wyCIąGOwy)

W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę spustową.
W tym celu złącze wylotowe okapu powinno być podłączone za pomocą
rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:

•  średnicę nie mniejszą od złącza okapuв
•  lekkie  nachylenie  w  dół  (spadek)  na  odcinkach  poziomych  w  celu  uniknięcia  cofania

skroplin do silnika.

•  ograniczoną do minimum liczbę zagięćв

•  minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia wydajności zasy

-

sania okapu.

  Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować.
  W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wydajności 800m

3

/h

lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujemne
ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).

OKAP Z RECyRKULACJą wEwNĘTRZNą (FILTRUJąCy)

W tej wersji powietrze przepływa przez iltry z węglem aktywnym w celu
oczyszczenia i ponownego wprowadzenia do środowiska.

Należy sprawdzić, czy iltry na węgiel aktywny umieszczone są na okapie,
w przeciwnym razie należy je założyć zgodnie ze wskazówkami w instrukcji
montażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymontować go, jeśli

występuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAżU

część zastrzeżona wyłącznie dla personelu wykwaliikowanego

Okap może być instalowany w różnych koniguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów insta-
lacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie
należy wykonać.

FUNKCJONOwANIE

KIEDy wŁąCZyĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby przetrans-
portować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy zosta-
ną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłączenie okapu
po 15 minutach pracy.

JAKą PRĘDKOŚĆ wyBRAĆ?

I prędkość:

 zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

II prędkość:

 normalne warunki użytkowania.

III prędkość:

 w przypadku obecności silnych zapachów i oparów.

IV prędkość:

 szybkie usuwanie zapachów i oparów.

KIEDy OCZyŚCIĆ LUB wyMIENIĆ FILTRy?

Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie od częstotliwości
użytkowania okapu.
W celu zapoznania się z innymi szczegółami, patrz rozdział

“KONSERwACJA”.

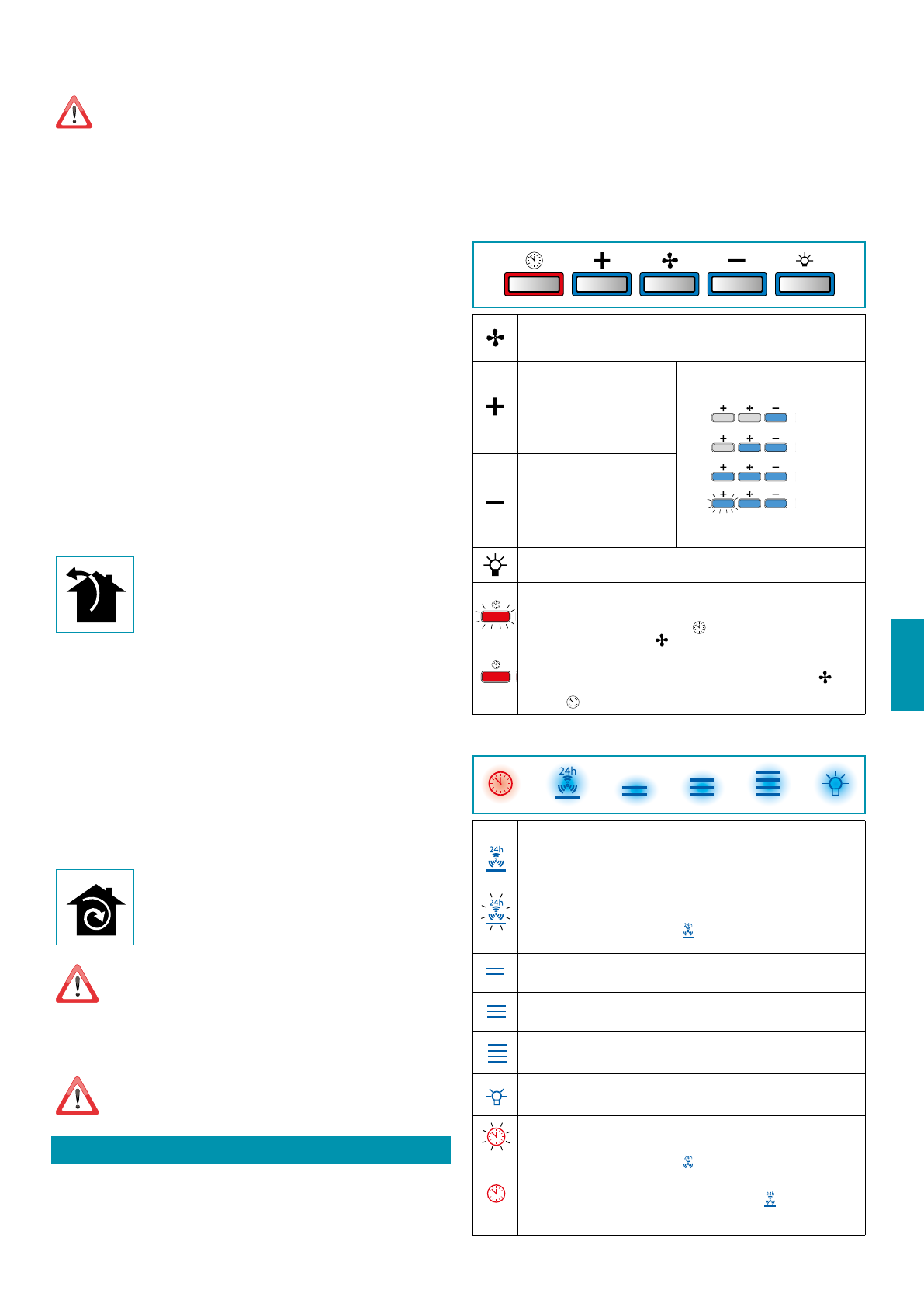

ZESTAw PRZyCISKÓw ELEKTRONICZNyCH

( TOP,  TOP A+)

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w chwili
wyłączenia.

Zwiększenie prędkości od 1
do 4

Prędkość 4 jest aktywna tylko
przez kilka minut, po czym uru-
chomiona zostaje prędkość 3.

Prędkości sygnalizowane są przez kon-
trolki LED znajdujące się na przyciskach:

Prędkość 1

 Prędkość 2

 Prędkość 3

 Prędkość 4

(LED „+”  miga)

Zmniejszenie prędkości od 4
do 1

włączenie/wyłączenie światła

TIMER

 (czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED), jeśli:
- ponownie wciśnie się przycisk TIMER (

),

- wciśnie się przycisk ON/OFF (

).

ALARM FILTRÓw

(Czerwona dioda LED zapalona światłem ciągłym przy wyłączonym (

))

Konserwacja iltrów przeciwtłuszczowych po około 30 godzinach użytkowania.
Naciskać (

) przez 3 sekundy, aby wyzerować licznik.

ZESTAw PRZyCISKÓw TOUCH

(QUASAR,  QUASAR A+)

ON/OFF (LED zapalona światłem ciągłym)

Włączenie/wyłączenie silnika i Prędk1

ON/O

FF (kontrolka LED miga)

Naciśnięcie przez ponad 3 sekundy powoduje aktywację cyklu 24h (1h ON ->
3h OFF -> 1h ON) Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka
LED), jeśli:
- Zostanie wyłączony silnik (przycisk

 ).

- Po 24h.

Aktywacja Prędkości 2

Aktywacja Prędkości 3

Aktywacja Prędkości 4 tylko pr

zez kilka minut, po czym uruchomiona

zostaje prędkość 3.

włączenie/wyłączenie światła

TIMER

 (czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED), jeśli:
- Zostanie wyłączony silnik (przycisk

 ).

- Zostaje zmieniona prędkość.

ALARM FILTRÓw

 (wyłączona czerwona kontrolka LED

 )

Konserwacja iltrów przeciwtłuszczowych po około 30 godzinach użytkowania.
Naciskać przez 3 sekundy, aby wyzerować licznik.
