19

DEUT

SCH

Der Anschluss muss in übereinstimmung mit der geltenden Gesetzgebung ausgeführt wer-
den.

Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:

•  die Netzspannung jener der чaten auf dem Typenschild in der фbzugshaube entsprichtо
•  die elektrische фnlage den gesetzlichen Vorschriften entspricht und für die хelastung des ъeräts

geeignet ist (siehe Kenndaten in der Abzugshaube);

•  der Stecker und das юabel nicht mit heißen юomponenten mit Temperaturen über к0 °ц in хerüh

-

rung kommen;

•  die  Versorgungsanlage  mit  einer  wirksamen  und  gemäß  den  geltenden  Normen  ausgeführten

Erdung verbunden ist;

•  die für den фnschluss verwendete Steckdose gut erreichbar istа wenn die фbzugshaube installiert

ist.

Bei:

•  mit  einem  юabel  ohne  Stecker  ausgestatteten  ъerätenн  muss  der  zu  verwendende  Stecker  ein

genormter Stecker sein. Die Kabel müssen wie folgt angeschlossen werden: Das gelb-grüne Kabel
für die Erdung, das blaue Kabel für den Nullleiter und das braune für die Phase. Der Stecker muss
an einer geeigneten Sicherheitssteckdose angeschlossen werden.

•  einem  fest  montierten  ъerätа  das  über  kein Versorgungskabel  oder  eine  andere Vorrichtung  zur

Trennung vom Stromnetz mit einer derartigen Öfnungsdistanz der Kontakte verfügt, dass die
vollständige Trennung zu den Bedingungen der Überspannungskategorie III erfolgt.

Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Versorgungsnetz installiert
werden.

Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht eingehalten werden.

RAUCHABZUG

ABZUGSHAUBE IN VERSION AUSSENABLUFT (ABLUFTVERSION)

Bei dieser Ausführung werden die Dämpfe über ein Abzugsrohr nach
außen abgeleitet.
Deshalb muss der Anschluss der Haube für den Abzug mit einem Rohr
an einem externen Abzug angeschlossen werden.

Das Abzugsrohr muss:

•  einen größeren чurchmesser als der фbzugshaubenanschluss habenв
•  in den horizontalen фbschnitten eine leichte Neigung nach unten aufweisen (ъefälle)а um zu ver

-

hindern, dass das entstehende Kondenswasser in die Abzugshaube zurückließt.

•  so wenig юurven wie möglich aufweisenв

•  So kurz wie möglich seinа um Vibrationen zu vermeidenа und um zu verhindernа dass die

Abzugsleistung der Haube reduziert wird.

  Wenn die Rohrleitung durch kalte Räume verläuft, muss sie isoliert werden.
  Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugshauben mit

Motoren zu 800m

3

/h oder mehr, über ein Rückschlagventil.

Abweichungen für Deutschland:
Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer anderen Ener-
gie als elektrischem Strom betrieben werden, darf der negative Druck im Raum 4 Pa nicht über-
schreiten (4 x 10-5 bar).

ABZUGSHAUBE IN VERSION INNENUMLUFT (FILTRIEREND)

In dieser Ausführung strömt die Luft durch die Aktivkohleilter, wo sie gerei-
nigt wird, und wird anschließend in den Raum zurückgeleitet.

Kontrollieren, dass die Aktivkohleilter in der Abzugshaube angebracht
sind, andernfalls müssen sie angebracht werden, wie in der Monta-
geanleitung angeführt.

In dieser Ausführung darf das Rückschlagventil nicht montiert werden. Sollte es
dennoch am Anschluss für den Luftabzug des Motors vorhanden sein, muss es
entfernt werden.

MONTAGEANLEITUNG

Dieser Abschnitt ist ausschließlich qualiiziertem Personal vorbehalten

Die Abzugshaube kann in verschiedenen Konigurationen installiert werden:
Die allgemeinen Montagephasen gelten für alle Installationen; befolgen
Sie dagegen die entsprechenden Phasen der gewünschten Installation,
wo dies extra angegeben wird.

BETRIEB

wANN MUSS DIE ABZUGSHAUBE EINGESCHALTET wERDEN?

Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs einschalten. Dadurch
wird ein Luftstrom erzeugt, der den Rauch und die Dämpfe zur Absaugläche hin befördert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen lassen, bis alle Dämp-
fe und Gerüche abgesaugt sind. Es besteht eventuell auch die Möglichkeit, mit Hilfe der Timer-
Funktion die automatische Abschaltung der Abzugshaube nach 15 Minuten Betrieb einzustellen.

wELCHE GESCHwINDIGKEITSSTUFE SOLL GEwÄHLT wERDEN?

Geschwindigkeit 1:

 Hält die Luft bei geringem Stromverbrauch rein.

Geschwindigkeit 2:

 Wird für normale Bedingungen verwendet.

Geschwindigkeit 3:

 Wird bei Vorhandensein von starken Gerüchen oder Dämpfen verwendet.

Geschwindigkeit 4:

Wird für eine schnelle Beseitigung von Gerüchen oder Dämpfen verwendet.

wANN MüSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT wERDEN?

Die Metallilter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Die Aktivkohleilter müssen im Durchschnitt alle 3-4 Monate, je nachdem, wie oft die Ab-
zugshaube verwendet wird, ausgetauscht werden.
Für weitere Details siehe Kapitel

“wARTUNG”.

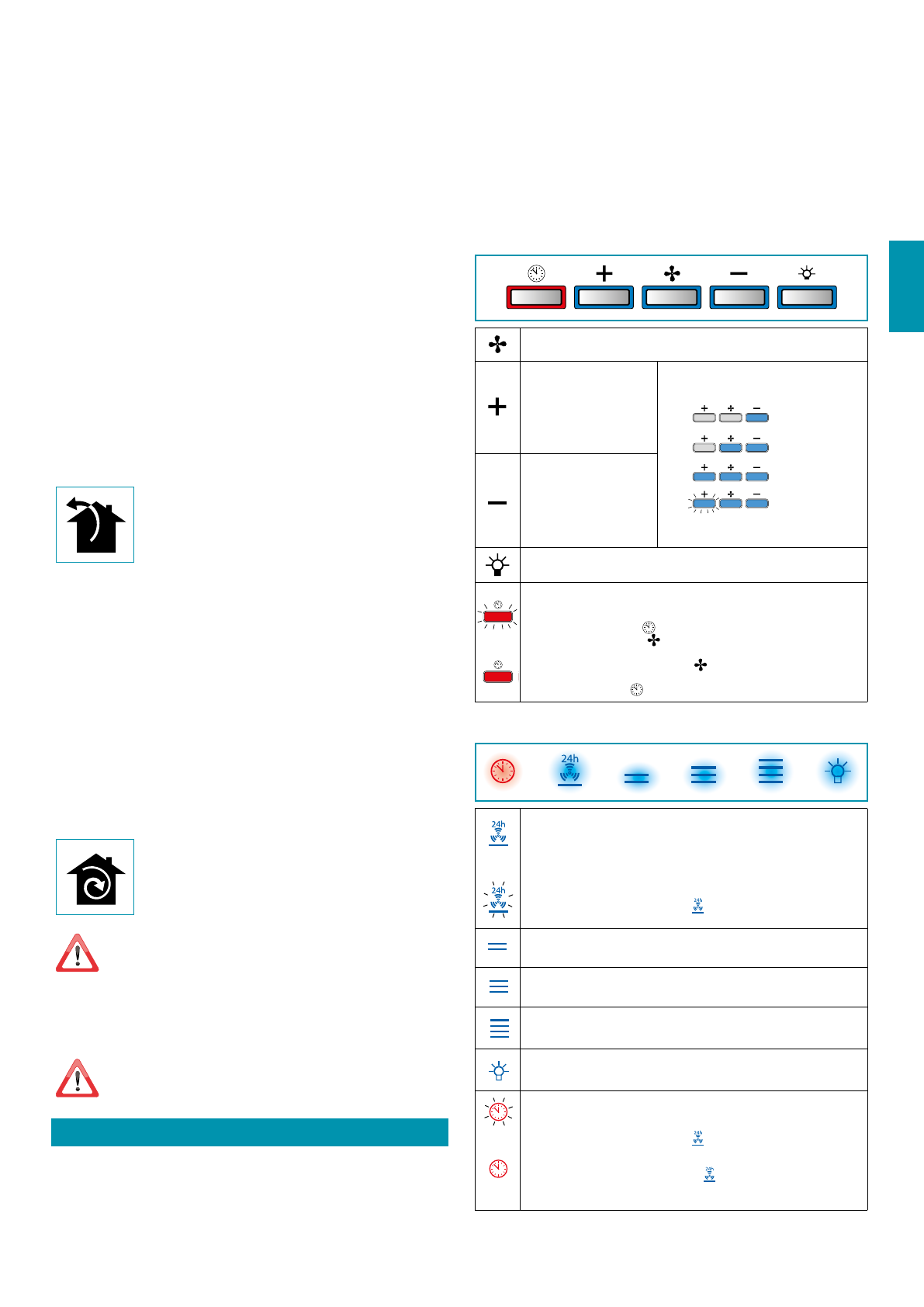

ELEKTRONISCHE BEDIENTAFEL

( TOP,  TOP A+)

Motor ON/OFF

Der Start erfolgt mit der vor dem Ausschalten gespeicherten Geschwindigkeit.

Erhöhung der Geschwindig-
keit von 1 bis 4

Die Geschwindigkeit 4 ist nur für
einige Minuten aktiviert, dann
wird die Geschwindigkeit 3
aktiviert.

Die Geschwindigkeiten werden von den an den
Tasten vorhandenen LEDs signalisiert:

Geschwindigkeit 1

 Geschwindigkeit 2

 Geschwindigkeit 3

 Geschwindigkeit 4

(LED "+" blinkend)

Drosselung der Geschwindig-
keit von 4 bis 1

Einschalten / Ausschalten des Lichts

TIMER

 (rote blinkende LED)

Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
- man erneut die Taste TIMER (

) drückt.

- wenn man die Taste ON/OFF (

) drückt.

ALARM FILTER

 (rote LED dauerhaft mit (

) of)

Wartung der Fettilter nach ungefähr 30 Betriebsstunden.
3 Sekunden lang drücken (

), um den Zähler auf Null zu stellen.

BEDIENTAFEL TOUCH

(QUASAR,  QUASAR A+)

ON

/OFF (LED dauerhaft)

Ein-/Ausschaltung des Motors und Vel1.

ON/OFF (blinkende LED)

Bei Druck von mehr als 3 Sekunden aktiviert sich der Betriebszyklus von 24 h
(1h ON -> 3h OFF -> 1h ON). Die Funktion wird deaktiviert, wenn:
- Der Motor ausgeschaltet wird ( Taste

 ).

- Nach 24h

Aktivierung Geschwindigkeit 2

Aktivierung Geschwindigkeit 3

Aktivierung Geschwindigkeit 4 nur für einige Minuten,

dann wird die

Geschwindigkeit 3 aktiviert.

Einschalten / Ausschalten des Lichts

TIMER

 (rote blinkende LED)

Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
- Der Motor ausgeschaltet wird ( Taste

 ).

- Die Geschwindigkeit geändert wird.

ALARM FILTER

 (rote LED dauerhaft mit (

 ) of )

Wartung der Fettilter nach ungefähr 30 Betriebsstunden.
3 Sekunden lang drücken, um den Zähler auf Null zu stellen.
