ΠΡΟΕΤΟΙΜΑΣΙΑ
ΤΟΥ
ΣΤΥΛΟΥ
ΓΙΑ
ΣΥΝ∆ΕΣΗ
ΑΝΑΚΥΚΛΩΣΗΣ
Σε
περίπτωση
εγκατάστασης
του
μοντέλου
ανακύκλωσης
,
πρέπει
να
τοποθετήσετε
στο
στύλο
όλα
τα
αναγκαία
ρακόρ
για
αυτό
το
μοντέλο
.
Για
να
διευκολύνετε
την
εγκατάσταση
των
εξαρτημάτων
για
το
μοντέλο
ανακύκλωσης
,
πρέπει
να
προεκτείνετε
το
στύλο
με
τον
ακόλουθο
τρόπο
:
•
Ξεβιδώστε
τις
δύο
βίδες
που
συγκρατούν
την
πάνω
καμινάδα
2.1
στο
στύλο
και
βγάλτε
την
καμινάδα
.
•
Ξεβιδώστε
τις
τέσσερις
βίδες
ασφαλείας
στο
πάνω
μέρος
της
ζώνης
διαχωρισμού
του
στύλου
. (
A
)
•
Ξεβιδώστε
τις
οκτώ
βίδες
μετρικού
σπειρώματος
που
ενώνουν
τις
δύο
κολόνες
στα
πλευρά
του
στύλου
. (
B
)

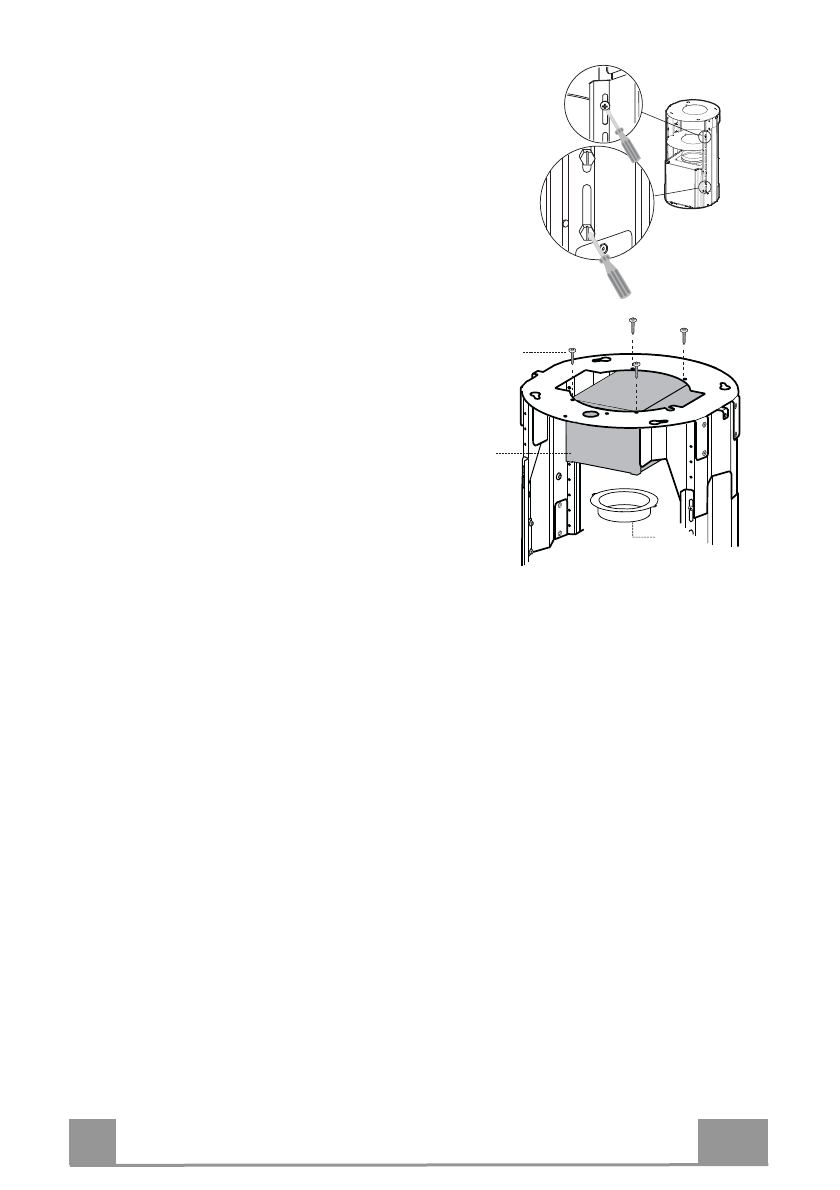

Εγκατάσταση
εξαρτημάτων
για
μοντέλο
ανακύκλωσης
:
•
Στερεώστε
το
ρακόρ
ανακύκλωσης
15
στο
πάνω
μέρος
του
στύλου
χρησιμοποιώντας
τις
4
βίδες
12c
του
εξοπλισμού
.
•
Συνδέστε
περιστρέφοντας
τη
φλάντζα
(
Φ
120)
10
στο
κάτω
μέρος
του
ρακόρ
ανακύκλωσης
15
.
•
Τοποθετήστε
τη
φλάντζα
συστολής
9
στην
έξοδο
της
μονάδας
αναρρόφησης
.
•
Στο
σημείο
αυτό
πρέπει
να
συνδέσετε
τις
δύο
φλάντζες
με
ένα
σωλήνα
.
Για
να
υπολογίσετε
το
μήκος
του
σωλήνα
πρέπει
να
μετρήσετε
το
ύψος
του
απορροφητήρα
(mm)
και
να
αφαιρέσετε
615 mm. (H
σωλήνα
= H
απορροφητήρα
-615).
•
Προεκτείνετε
το
στύλο
όσο
χρειάζεται
για
να
επιτραπεί
η
είσοδος
του
σωλήνα
και
τοποθετήστε
τον
πάλι
ασφαλίζοντας
το
σωλήνα
ανάμεσα
στις
δύο
φλάντζες
.
Ελέγξτε
εάν
το
ύψος
του
στύλου
είναι
κατάλληλο
για
το
επιθυμητό
ύψος
του
απορροφητήρα
(H
στύλου
= H
απορροφητήρα
–
184).
Ρυθμίστε
το
επιθυμητό
ύψος
του
στύλου
και
βιδώστε
τις
βίδες
που
αφαιρέσατε
προηγουμένως
.
Για
να
εξασφαλίσετε
μεγαλύτερη
ευστάθεια
του
στύλου
,
βιδώστε
τις
τέσσερις
βίδες
ασφαλείας
στην
τελευταία
διαθέσιμη
τρύπα
.
•
Στερεώστε
το
σωλήνα
με
τα
κολάρα
25
που
παρέχονται
.
A
B
15
12c
10
