KLARGJØRING AV BESLAGET FOR

FILTRERINGSVERSJON

Hvis kjøkkenviften installeres i filtreringsversjon, må
alle nødvendige koplinger klargjøres i beslaget. For en
lettere installasjon av delene til filtreringsversjonen må
beslaget forlenges på følgende måte:

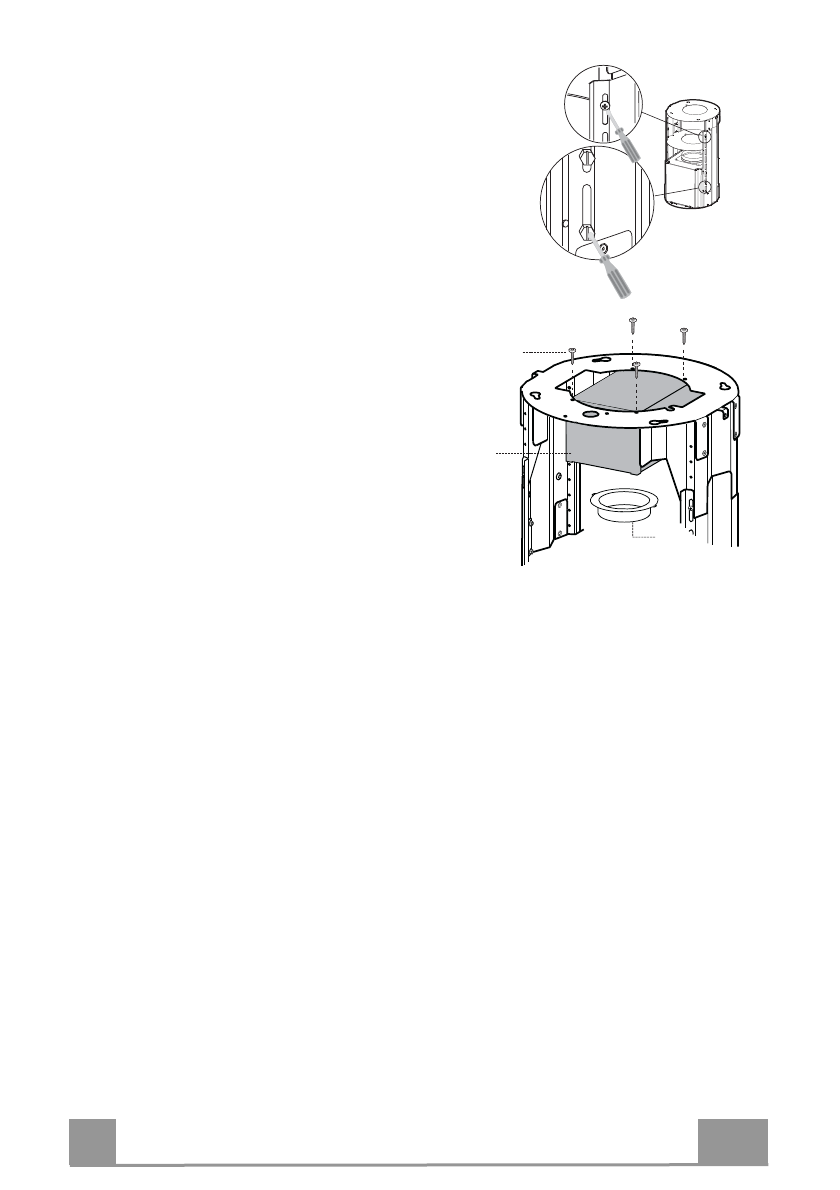

•  Skru løs de to skruene som fester det øverste røkrøret

2.1

 til beslaget, og trekk ut røkrøret.

•  Skru løs de fire sikkerhetsskruene som er plassert

oppe i skilleområdet til beslaget. (

A

)

•  Skru løs de åtte metriske skruene som forener de to

søylene som er plassert på sidene til beslaget. (

B

)

Installasjon av delene til filtreringsversjonen:
• Fest filtreringskoplingen

15

 til den øverste delen av

beslaget med de fire skruene

12c

 som følger med.

•  Roter flensen (diameter 120 mm)

10

slik at den festes

på den nederste delen av filtreringskoplingen

15

.

• Før  reduksjonsflensen

9

 inn på utløpet til

sugesystemet.

•  Kople nå de to flensene med et rør. For å beregne

rørets høyde er det nødvendig å anslå kjøkkenviftens
høyde (mm) og trekke fra 615 mm. (H rør = H
kjøkkenvifte - 615).

•  Forleng beslaget slik at røret kan settes inn. Trekk

beslaget tilbake slik at røret festes mellom de to
flensene. Kontroller at beslagets høyde passer til
ønsket høyde for kjøkkenviften (H beslag = H
kjøkkenvifte - 184). Juster beslaget til ønsket høyde,
og skru inn skruene igjen. For å garantere at beslaget
er stabilt må du skru til de fire sikkerhetsskruene
igjen i det siste tilgjengelige hullet.

•  Fest røret ved hjelp av de slangeklemmene

25

.

A

B

15

12c

10
