ES

6

60

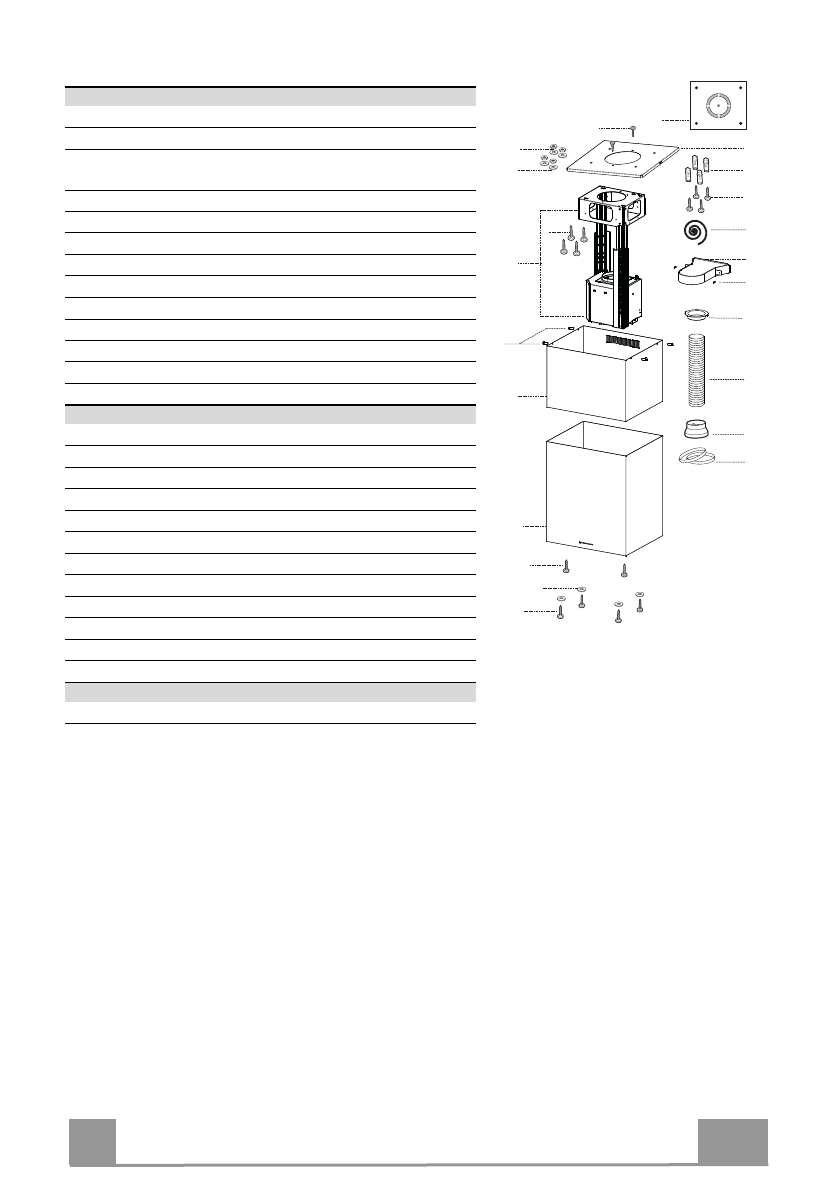

Componentes

Ref.  Cant.  Componentes del Producto
1

1  Cuerpo Campana dotado con: mandos, luz, fil  tros

2

1  Chimenea superior

7.1

1  Armazón metálico telescópico dotado de Aspirador,

formado por:

7.1a

 1 Armazón

superior

7.1b

 1 Armazón

inferior

9

1  Brida de reducción ø 150-120 mm

13

 1

Guarnición

adhesiva

14

1  Extensión de salida del aire del cuerpo de la campana

15

1  Racor de salida del aire

25

Braçadeiras para tubos (no incluido)

26

1  Enganche chimenea superior

29

1  Tubo Empalme Salida Aire

Ref.  Cant.  Componentes de Instalación
11

4  Tacos ø 10

12c

4  Tornillos 2,9 x 9,5

12f

2  Tornillos M6 x 15

12g

4  Tornillos M6 x 80

12h

4  Tornillos 5,2 x 70

12q

4  Tornillos 3,5 x 9,5

12w

2  Tornillos M3 x 8

21

1  Plantilla de perforación

22

8  Arandelas ø 6,4

23

 4

Tuercas

M6

24

2  Pomos sujeción Empalme Salida Aire

 Cant.

Documentación

1  Manual de instrucciones

23

22

12h

11

15

24

25

9

1

2

7.1

7.1b

7.1a

21

12g

12w

14

29

26

12c

13

12f

12q

22
