 BEVESTIGING

FRAME

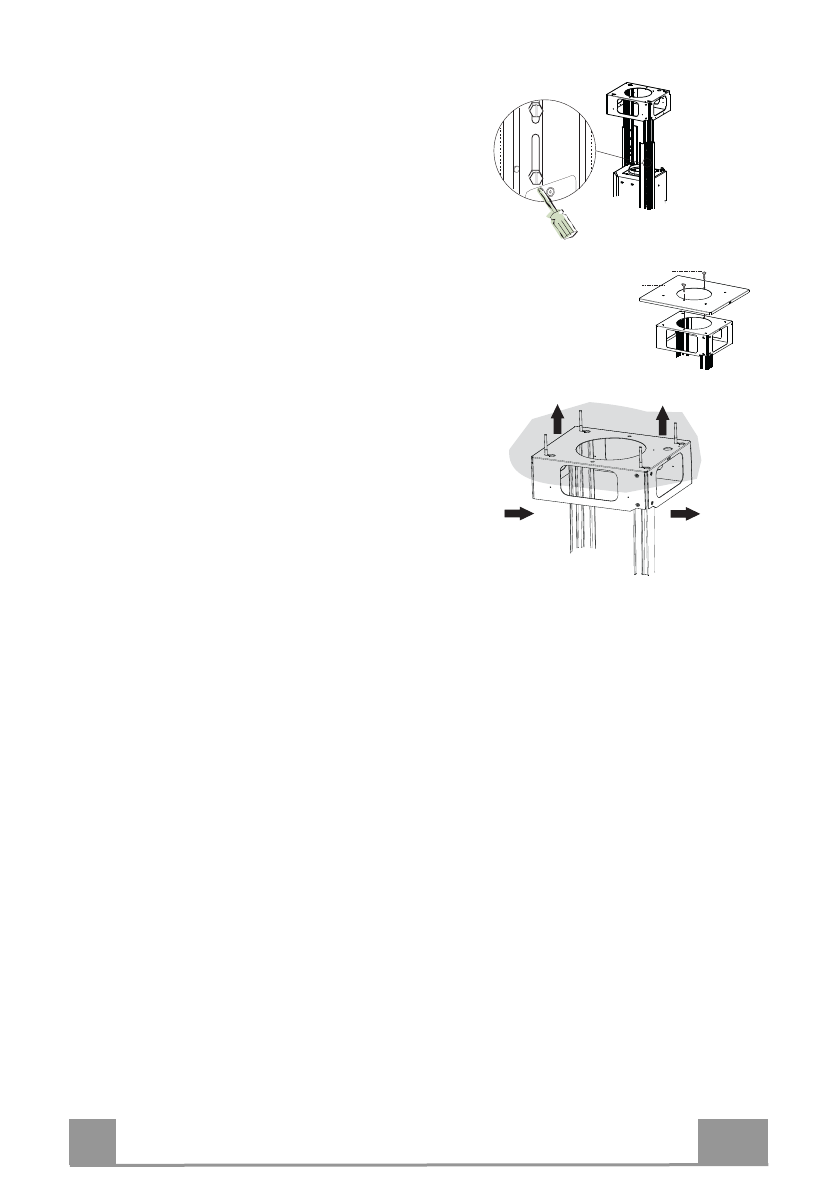

Als U de hoogte van het frame wil bijpassen, gaat U als
volgt te werk :
•  Schroef de schroeven los die de twee kolommen met

elkaar verbinden.

•  U verzet het frame tot op de gewenste hoogte en U

draait de schroeven opnieuw vast.

•  Maak met de 2 schroeven

12w

(M3 x 8) het bevesti-

gingspunt van het bovenstuk van de schouw

26

 vast

aan het bovenstuk van het frame.

•  Til het frame op, plaats de haken over de schroeven

en schuif verder tot de schroeven blokkeren. Nu blijft
het frame alleen hangen.

•  Schroef deze twee schroeven goed aan en zet ook de

andere twee bijgeleverde schroeven vast op de bo-
venste plaat;

  Vooraleer U de schroeven definitief vastschroeft, kan

U nog wat bijpassen door het frame rond te draaien.
Let wel op dat de schroeven niet uit de bevestigings-

haken schuiven.

•  Nu kan U de 4 veiligheidsschroeven vastzetten; U

gaat als volgt te werk:

  •  Boor een gat van ø 10 mm in het plafond; gebruik

hiervoor de gaten aan de zijkant van het bevesti-
gingspunt van het bovenstuk van de schouw.

  •  Plaats de 4 bijgeleverde pluggen in de gaten.
  •  Plaats de bijgeleverde drukringen rond de schroe-

ven en schroef deze goed aan.

•  De bevestiging van het frame moet zowel berekend

zijn op het gewicht van de wasemkap, als op de druk

die veroorzaakt wordt door eventuele stoten tegen de

zijkant van het gemonteerde apparaat. Controleer na

het bevestigen van het frame of de basis stabiel ge-

noeg is, ook als er tegen het frame wordt aangeduwd.

•  Als het plafond niet stevig genoeg is op de plaats

waar de wasemkap wordt opgehangen, dient de in-

stallateur het plafond te verstevigen met platen en te-

genplaten die goed bevestigd worden aan delen met

een resistente structuur.

12w

26

2

2

1

1
