При покупке вытяжного зонта убедитесь:

- в нормальном функционировании зонта;

- в комплектности по разделу 3;

- в отсутствии механических повреждений;

- что в руководстве по эксплуатации проставлен штамп продавца и дата продажи.

После хранения вытяжного зонта в холодном помещении или после перевозки в

зимних условиях перед включением в сеть необходимо выдержать его при комнатной

температуре (+18…+20°C) не менее 2 час. Перед установкой вытяжного зонта на

кухне внимательно ознакомьтесь с настоящим руководством.

Для эксплуатации зонта в режиме вытяжки рекомендуем приобрести полужесткий

гофрированный воздуховод (либо его аналоги) внутренним диаметром 150 мм и

соответствующую вентиляционную решетку.

Для эксплуатации зонта в режиме рециркуляции рекомендуем приобрести

угольные фильтры см. табл. 1).

(

Зонт вытяжной работает в следующих режимах:

- в режиме “вытяжка” воздух выводится наружу.

- в режиме “рециркуляции” воздух очищается и поступает обратно в помещение.

-

-

Вниманию потребителей!

1 ОБЩИЕ УКАЗАНИЯ

РИС. 1

1.1 Вытяжной зонт (в дальнейшем именуемый «зонт») предназначен для удаления

или очистки воздуха, поднимающегося от плиты в бытовых кухнях.

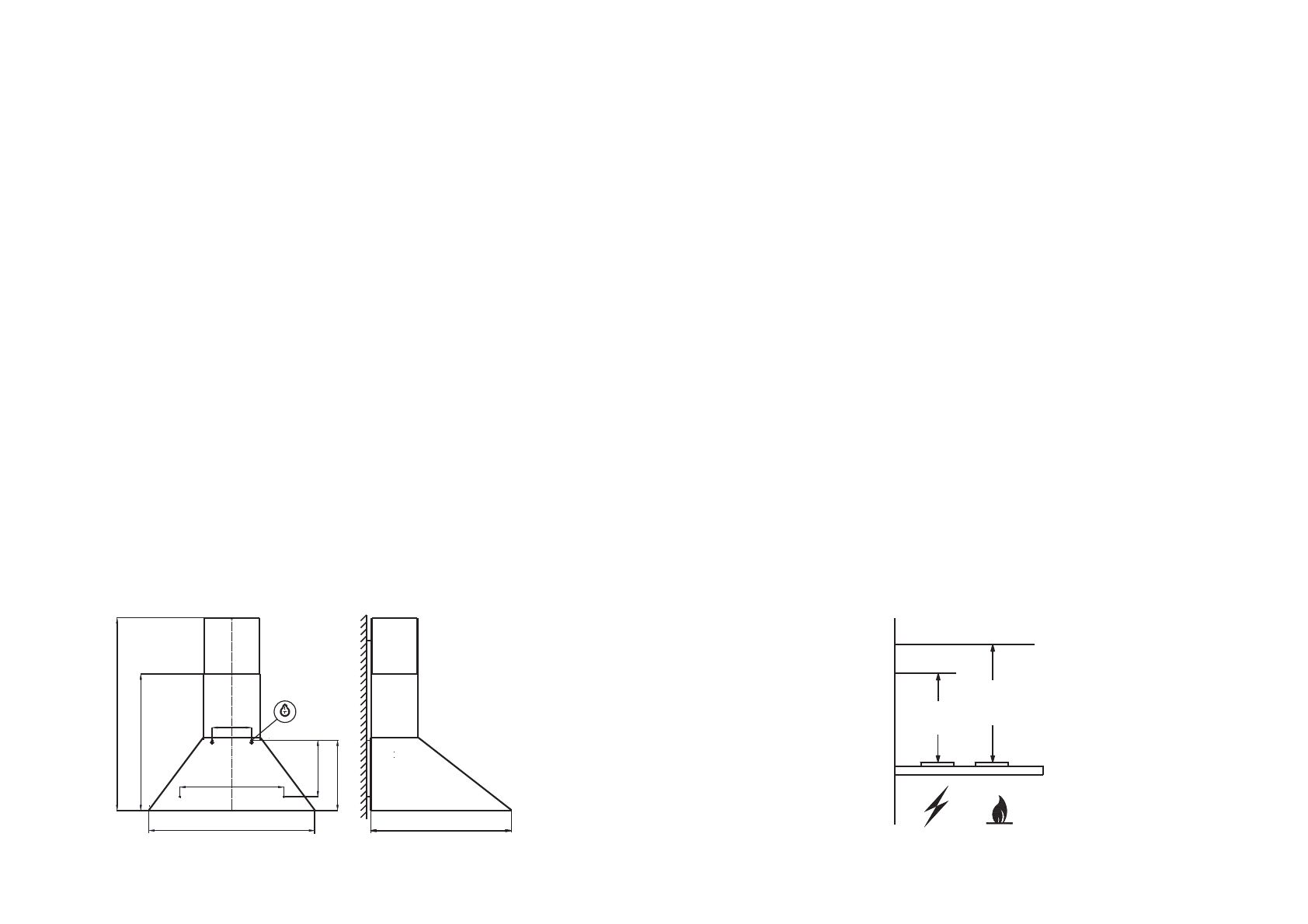

1.2 Зонт устанавливайте над плитой, как показано на рис. 1.

1.3 С целью достижения наибольшей воздухопроизводительности при наименьшем

шуме от зонта в режиме вытяжки, рекомендуем выполнять воздуховоды минимальной

длины и с наименьшим количеством изгибов.

Уменьшение диаметра воздуховода не

допускается.

1.4 Перед эксплуатацией вытяжного зонта убедитесь в том, что возвратный клапан,

расположенный на горловине вентилятора ( рис. 2), имеет свободный ход (легко

поднимается вверх и опускается).

1.5 В случае эксплуатации зонта в режиме вытяжки обеспечьте достаточное

поступление свежего воздуха в помещение.

1.6 Если зонт используется в режиме рециркуляции воздуха (с угольным фильтром),

то эксплуатация возможна без каких- либо ограничений

- 5 -

- 8 -

6.1 Крепление вытяжного зонта (рис.3):

- всегда устанавливайте зонт над центральной частью варочной панели;

- разметьте линию установки нижней части зонта над плитой рис. 1 ;

- разметьте осевую вертикальную линию по центру участка, предусмотренного

для установки зонта;

- разметьте центры отверстий для крепления зонта на стене согласно размеру

«А» так, чтобы размер «А» был поделен пополам относительно осевой линии;

- разметьте центры отверстий согласно размерам «Д» и «Б»;

- просверлите четыре отверстия для установки дюбелей 8 мм и забейте их.

Вверните два шурупа (размер «А»);

- перед установкой зонта снимите алюминиевый фильтр

;

- навесьте зонт через отверстия типа «замочная скважина» и дополнительно

закрепите двумя шурупами (размер «Б»). Установите фильтры на место.

Нельзя начинать монтаж вытяжного зонта и снимать защитную пленку с

зонтов из нержавеющей стали, пока Вы не убедитесь в его технической

исправности путем подключения к электрической сети и проверки всех

функций. Защитную пленку с зонтов вытяжных из нержавеющей стали

рекомендуется снимать после окончания монтажа.

Ø

- разметьте линию на расстоянии «Е» от нижней части зонта;

, для этого нажмите

на пружинный замок на фильтре и потяните фильтр вниз и на себя (рис. 4)

6 ПОДГОТОВКА К РАБОТЕ

Г

Ш

В

(В)

А

Б

Е

Д

Электроплита

Газовая плита

Мин.

65 см

Мин.

75 см

1

2

3

4

5

6

7

1

Ø8

1 1

Ø8

1 1

Ø8

- Вентилятор.

- Корпус.

- Переключатель.

- Лампы накаливания с патронодержателем.

- Стекла фонаря.

- Фильтр алюминиевый.

, 8 - Фальштруба верхняя, фальштруба нижняя.

9 - Кронштейн для крепления верхней фальштрубы.

10 1 - Дюбели

и шурупы 4х30 для крепления зонта к стене.

2 3 - Дюбели

и шурупы 4х30 для дополнительного крепления зонта.

4 5 - Дюбели

и шурупы 4х30 для крепления кронштейна к стене.

16 - Винты самонарезающийе 3,5х11 для крепления верхней фальштрубы

,

,

,

РИС. 3
