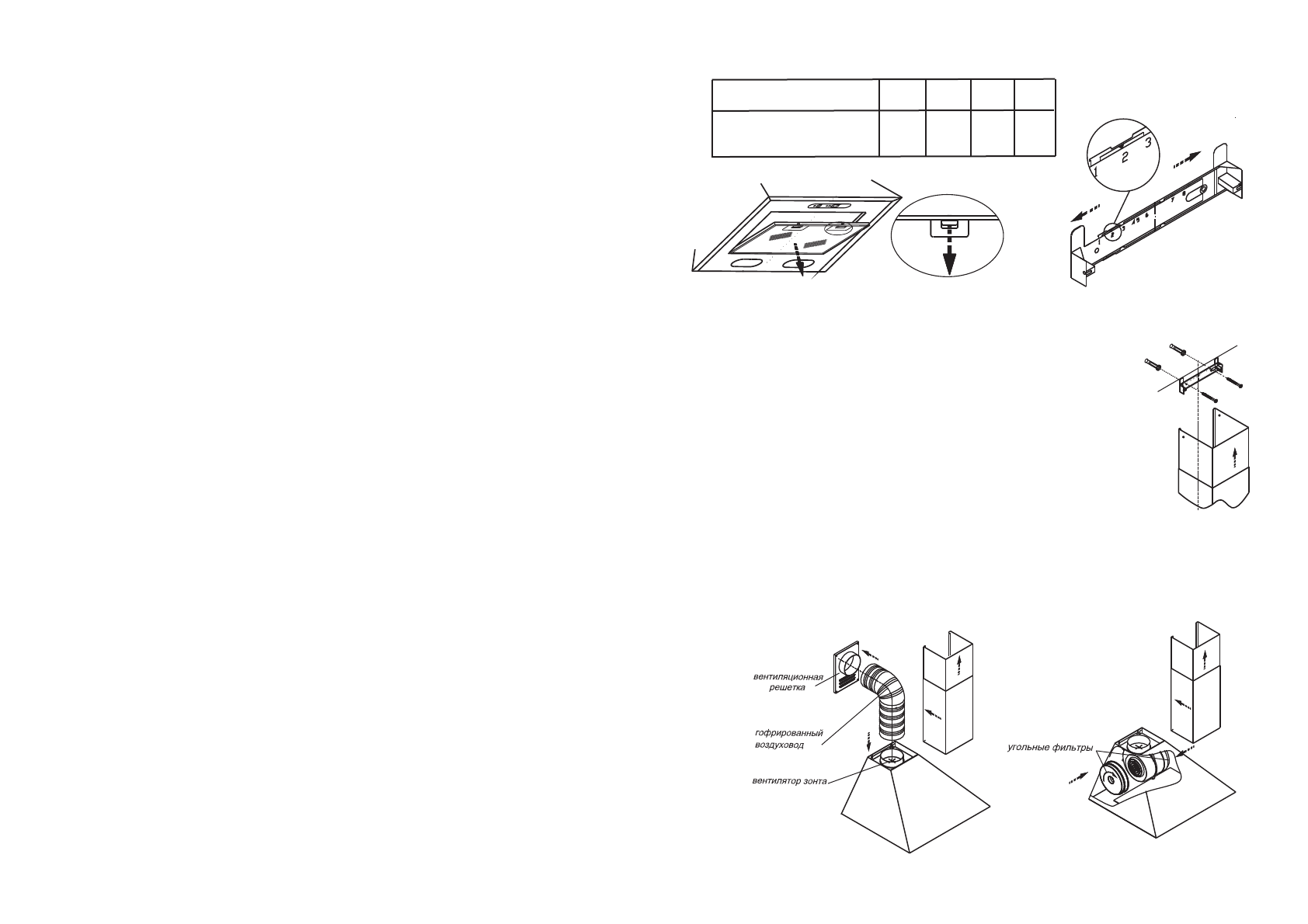

РИС. 4

РИС. 5

РИС. 6

6.2 Крепление кронштейна к стене (рис. 6):

прежде чем прикрепить кронштейн к стене, необходимо выставить кронштейн

на нужный размер (равный ширине верхней фальштрубы), для этого

увеличьте размер кронштейна (если это необходимо), раздвинув

его, и установите фиксатор напротив цифры 2 (см. рис.5;

- установите на зонт комплект из двух телескопических фальштруб;

- верхнюю фальштрубу выдвиньте на нужную высоту;

- сделайте отметку по верхнему краю фальштрубы и проведите

горизонтальную линию, снимите фальштрубы;

- приложите кронштейн к стене, как показано на рис. 6;

- осевая линия кронштейна должна совпадать с осевой линией зонта,

а верхний край с ранее проведенной горизонтальной линией;

- обозначьте центры отверстий для крепления кронштейна;

- просверлите два отверстия

мм и забейте дюбели;

- прикрепите кронштейн к стене шурупами.

6.3. В зависимости от режима эксплуатации зонта соедините вентилятор с

вентиляционной решеткой полужестким гофрированным воздуховодом (рис. 7) или

установите на вентилятор угольные фильтры. Угольные фильтры устанавливаются

на защитные решетки короба вентилятора путем легкого нажатия и поворота их по

часовой стрелке (рис. 8).

-

Ø 8

РИС. 7

РИС. 8
