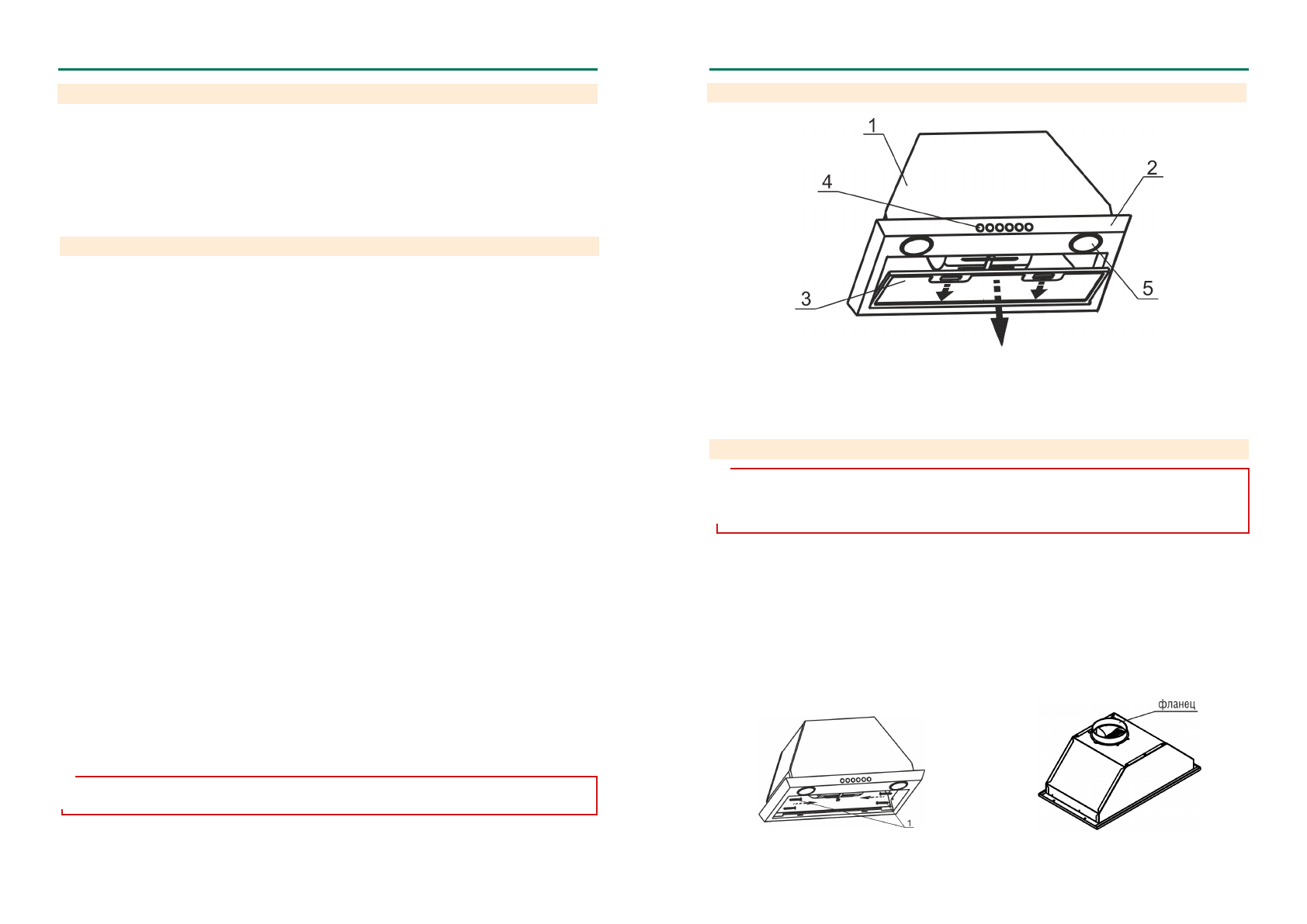

5 УСТРОЙСТВО

рис. 3

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1       Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязнен-

ных поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из
розетки электросети.

4.2*    Вытяжку допускается включать только в евророзетку с заземленным контактом.
4.3   ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими

указанным в технических данных

(220В±10%, 50Гц±2%).

4.4     Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,

даже через некоторое время после их выключения еще имеется риск ожога.

4

.5   Эксплуатируйте кухонную вытяжку только с установленными лампами.

Неисправные лампы следует

сразу же заменить.

4.6   Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,
то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-
тируйте прибор без установленного фильтра!

4.7   Устанавливайте вытяжку над плитой в соответствии с рис. 1.
4.8  Не допускайте возникновения факельного пламени под кухонной вытяжкой

!

 Пламя газовых конфорок

всегда должно быть закрыто посудой. Сильный

нагрев пламенем газовых конфорок может повредить при-

бор.

4.9   Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении шнура питания его следует заменить
аналогичным шнуром, приобретаемым у изготовителя или его агента.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-
щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном
для сгорания топлива.

При подаче воздуха в недостаточном объеме, возникает опасность отравления газо-

образными продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используемое

для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам, кото-
рые только направляют воздух обратно в комнату)

.

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда
за такими лицами осуществляется надзор или проводится их инструктирование относительно использования
данного  прибора  лицом,  отвечающим  за  их  безопасность.  Необходимо  осуществлять  надзор  за  детьми  с
целью недопущения их игр с прибором.

1          Корпус с вентилятором.
2          Нижняя панель.
3          Алюминиевый фильтр.
4          Переключатель режимов работы вентилятора и освещения.
5          Лампы освещения.

*

-только для  КВ

«Врезной блок 60Н-700-Э4Г»

6 ПОДГОТОВКА К РАБОТЕ

6.1 Монтаж врезного блока к подвесному элементу мебели над плитой. (рис  4, 5, 6):
- при установке КВ «Врезной блок 60Н-400-П3Г (П3Л)»предварительно установите фланец (рис.4А);

-

при установке вытяжки соблюдайте указания пункта 1.2 (рис.1);

- на панели мебельного элемента необходимо вырезать отверстие 262±2,0 х 462+2,0 мм (для вытяжки

«Врезной блок 60Н-400-П3Л» вырезать отверстие 272±2,0 х 462+2,0 мм);

- снимите алюминиевый фильтр блока, для этого нажмите на пружинные замки на фильтре и потяните

его вниз и на себя (рис.3);

- затем , отвернув четыре винта 1 (рис.4), аккуратно снимите нижнюю панель врезного блока;
- установите блок в панель мебели и закрепите его винтами 2
- установите нижнюю панель блока на место, закрепив винтами1 (рис.5);
- установите алюминиевый фильтр;

рис. 4А

ВРЕЗНОЙ БЛОК

рис. 4

3 КОМПЛЕКТНОСТЬ

3.1 Кухонная вытяжка

                                1 шт.

3.2 Винт самонарезающий

3,5

х19 (для крепления вытяжки)

            4 шт.

3.3 *Лампы накаливания ( Е

14

,

 4

0 Вт)                                                                                                    2 шт.

3.4 Руководство по эксплуатации

                                 1 шт.

3.5 Упаковка

                                                                                 1 шт.

3.

6

*

*Фланец                                                                                                                                              1 шт.

*

- для КВ « Врезной блок 60Н-400-П3Л

**

 -для КВ «Врезной блок 60Н-400-П3Г(П3Л)»

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

!

Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с вытяжки из нержавеющей

стали, пока Вы не убедитесь в ее технической исправности путем подключения к электрической сети и
проверки всех функций. Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать
после окончания монтажа.

ПРЕДУПРЕЖДЕНИЕ: доступные части кухонной вытяжки могут нагреваться, при использовании с при-

борами для приготовления пищи.

!
