• 8 •
• 5 •

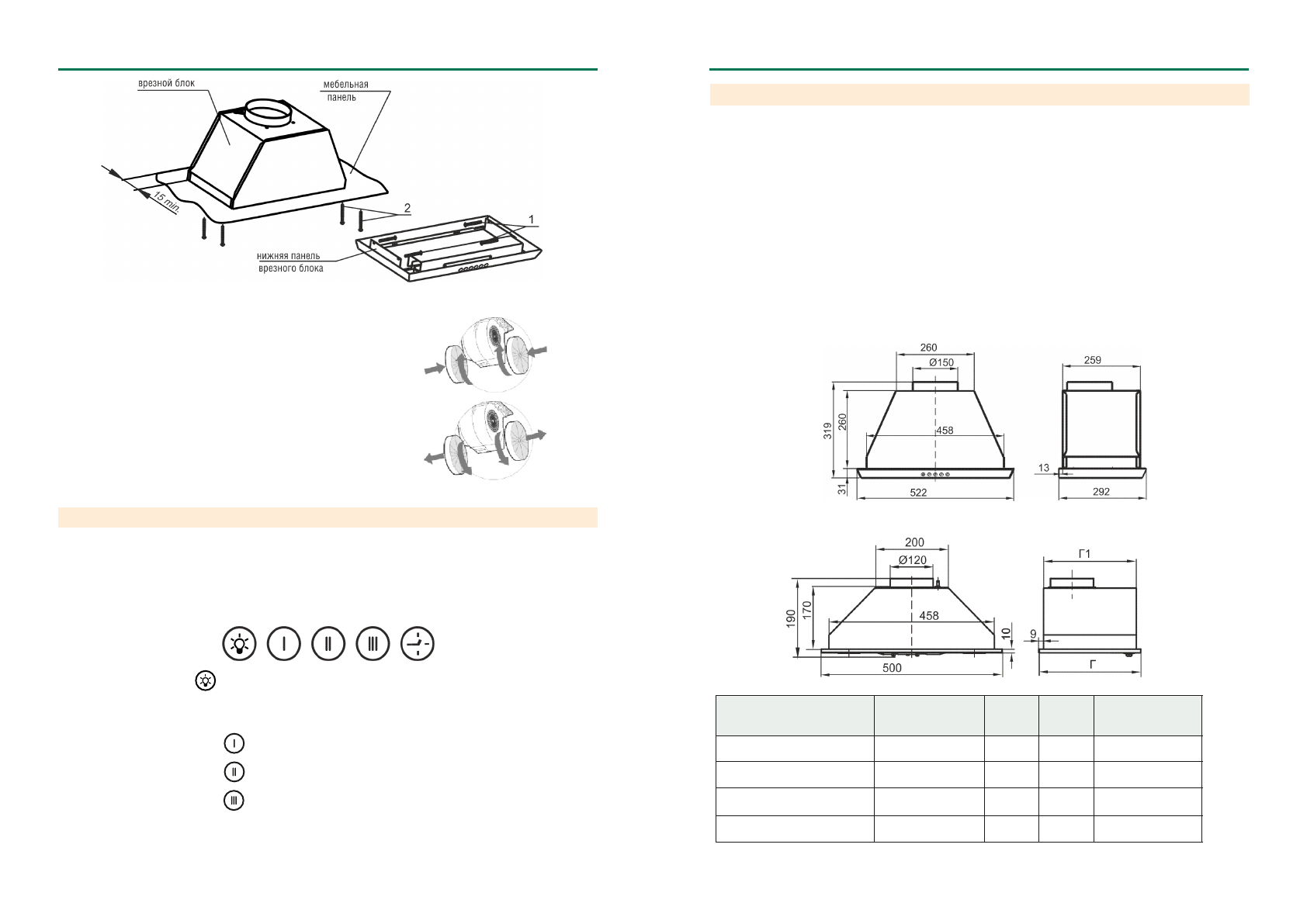

рис. 2
6.2 Режим «вытяжки»:
- в мебельном элементе подготовьте отверстие для воздухово-
да
Ø
150мм (120мм);
- подсоедините к изделию полужесткий гофрированный воз-
духовод;
- выходное отверстие воздуховода подсоедините к вентиляци-
онной решетке.
6.3 Режим «рециркуляции»:
- вырежьте дополнительное отверстие в мебельном элементе
для свободного прохождения воздуха при рециркуляции;
- снимите алюминиевый фильтр (рис. 3);
- установите два угольных фильтра;
Угольные фильтры устанавливаются на защитные решетки кор-
пуса вентилятора ( рис. 5 А).
рис. 5
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Воздухопроизводительность
вентилятора, куб. м
/
час, max
400
, 650, 70
0
2.2 Уровень шума, дБА., не более 57*,
58
**, 60***
2.3 Номинальное напряжение, В, частота, Гц 220,50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, не более 170(210)*, 200***,
2
25**
в том числе ламп, Вт 2х20
2.6 Класс защиты
I
*
*
(
II)
по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
*
-
для КВ -
«Врезной блок 60Н-400-П3Г(П3Л)»,
***
- для КВ-
«Врезной блок 60Н-650-Э3Г»
*
*
-
для КВ -
«Врезной блок 60Н-700-Э4Г»,
7 ПОРЯДОК РАБОТЫ
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после заверше-
ния приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязнен-
ного воздуха.
7.2 Управление вытяжкой
«Врезной блок 60Н-650-Э3Г»
осуществляется
переключателем ККВ-3 с
пятью кнопками (рис.6).
рис. 6
Кнопка с обозначением
управляет лампами освещения.
Первым нажатием кнопки лампы включаются, вторым - выключаются.
Вентилятор имеет три режима работы:
кнопкой с обозначением
включается низкая скорость вентилятора;
кнопкой с обозначением
включается средняя скорость вентилятора;
кнопкой с обозначением
включается высокая скорость вентилятора.
Первым нажатием кнопки вентилятор включается, вторым - выключается. Переход к более высокой или
низкой скорости производится нажатием соответствующей кнопки.
ВРЕЗНОЙ БЛОК
рис. 2А
ДЛЯ ВЫТЯЖЕК «ВРЕЗНОЙ БЛОК 60Н-650-Э3Г», «ВРЕЗНОЙ БЛОК 60Н-700-Э4Г»
ДЛЯ ВЫТЯЖКИ «ВРЕЗНОЙ БЛОК 60Н-400-П3Г(П3Л)»
Наименование
Масса, кг
без упаковки
Г
(мм)
Г1
(мм)
Тип угольного
фильтра
Врезной блок 60Н-400-П3Г
4,7
282
257
Ф-05
Врезной блок 60Н-400-П3Л
4,7
292
269
Ф-05
Врезной блок 60Н-650-Э3Г
6,75
-
-
Ф-02
Врезной блок 60Н-700-Э4Г
6,9
-
-
Ф-02
ТАБЛИЦА 1
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
Значение воздухопроизводительности прописано в обозначении кухонной вытяжки.
рис. 5А
