ТЕХНИЧЕСКИЕ ДАННЫЕ; КОМПЛЕКТНОСТЬ - Elikor Призма 50 - Инструкция по эксплуатации - Страница 5

• 8 •

• 5 •

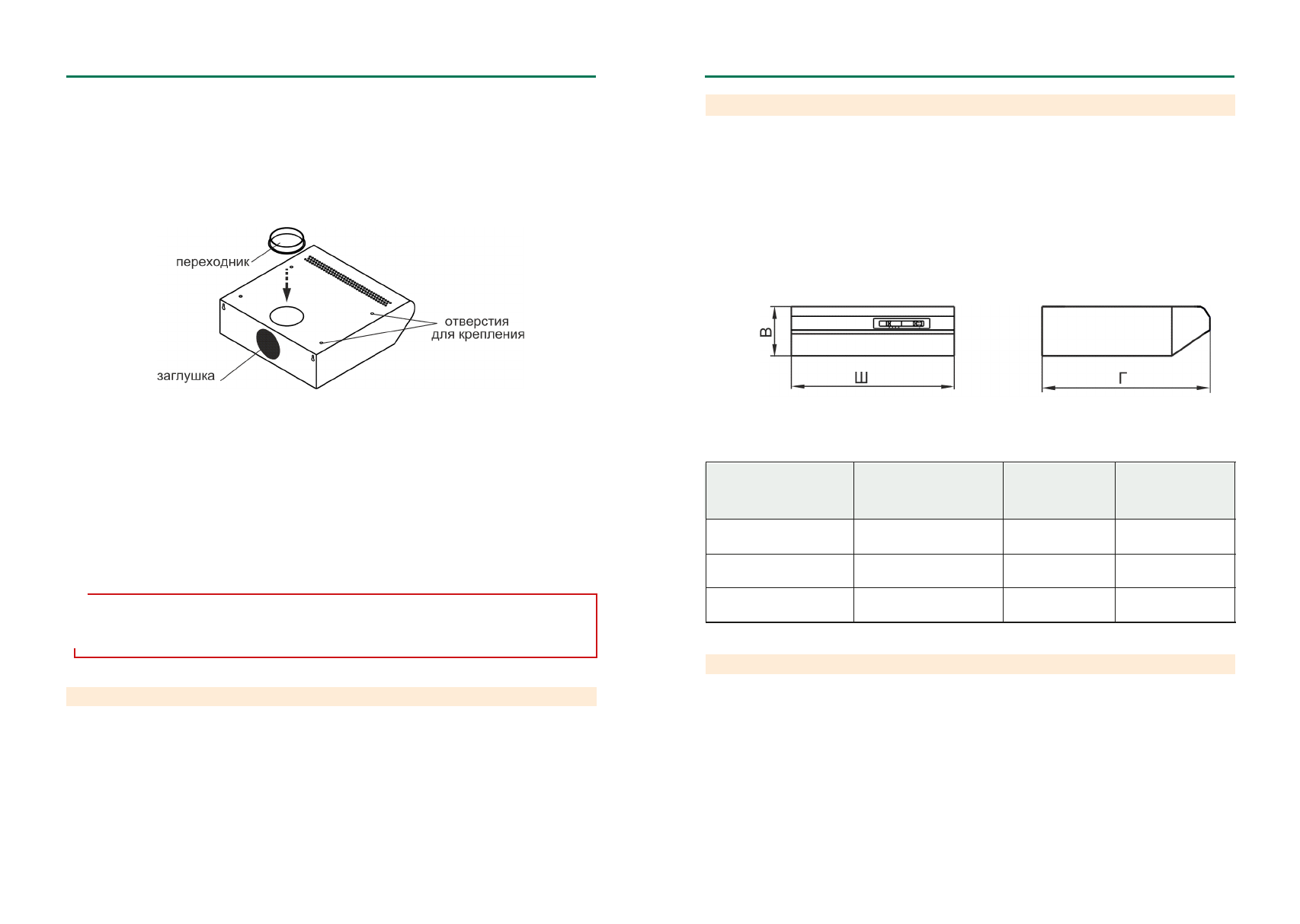

рис. 6

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1   Воздухопроизводительность, вентилятора куб. м

/

час, max                                                           290

2.2   Уровень шума, дБА, не более

в режиме фильтрации (рециркуляции)                                                                                              57

        в режиме вытяжки                                                                                                                                 54
2.3   Номинальное напряжение, В; частота, Гц                                                                                  220, 50
2.4   Потребляемая мощность, Вт, не более                                                                                             170
        в том числе ламп, Вт                                                                                                                       1х40
2.5   Класс защиты

II

 по ГОСТ МЭК 335-1

2.6   Степень защиты от влаги                                                                                      обычное исполнение
2.7   Режим работы                                                                                                           продолжительный
2.8   Климатическое исполнение                                                                                 УХЛ4.2 по ГОСТ15150

рис.  2

6.3 Режим «вытяжки»:
- присоедините к изделию воздуховод;
- соединение осуществляется с помощью специального пластикового переходника, который Вы найде-

те внутри корпуса изделия;

- зафиксируйте переходник в верхнем положении (рис. 6);
- заглушкой (рис.6) закройте отверстие на задней стенке изделия;
- фиксатор (рис.5) должен находиться в положении «вытяжка», положение «А».

ТАБЛИЦА 1

Наименование

Габаритные размеры, мм

ШхГхВ

Масса, кг

(без упаковки)

Тип угольного

фильтра

Призма 50П-290-П3Л

500х500х150

5

,

6

Ф-03

Призма

6

0П-290-П3Л

600х500х150

6,7

Ф-03

Призма

6

0П-290-К3Л

600х500х150

7,1

Ф-03

3 КОМПЛЕКТНОСТЬ

3.1     Кухонная вытяжка                                                                                                                          1 шт.
3.2     Фильтр угольный                                                                                                                            1 шт.
3.3     Лампа накаливания  Е14, 40 Вт                                                                                                    1 шт.
3.4     Заглушка                                                                                                                                          1 шт.
3.5     Переходник                                                                                                                                     1 шт.
3.6     Руководство по эксплуатации                                                                                                         1шт.
3.7     Упаковка                                                                                                                                          1 шт.

     Возможно присоединение воздуховода к задней стенке кухонной вытяжки, тогда верхнее отверстие зак-
ройте заглушкой, а переходник установите в отверстие на задней стенке.

7 ПОРЯДОК РАБОТЫ

7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после завершения

приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного воз-
духа.

7.2 Управление вытяжкой производится при помощи  ползункового  или кнопочного переключателя.

ПРИЗМА

!

    ВНИМАНИЕ: в зависимости от варианта монтажа используйте самонарезающие винты
соответствующие типу стены.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ

6.

4

  Крепление кухонной вытяжки:

-

при установке кухонной вытяжки соблюдайте указания п. 1.2 (рис.1);

-

разметьте и просверлите четыре отверстия в полке (к которой крепите вытяжку), согласно отверстиям для

крепления на верхней панели корпуса вытяжки(рис.6);

- прикрепите вытяжку к полке;
- на задней стенке вытяжки имеются отверстия для дополнительного крепления к стене;
- соедините вентилятор вытяжки с вентиляционной решеткой полужестким гофрированным воздуховодом

диаметром 120 мм. (при работе в режиме «вытяжка»).
